Выем нижнего венца подъёмом сруба
Не знаю, как бы эту операцию проделывала бы бригада строителей, мы сделали по-своему или как получалось, но получилось, по-моему, неплохо. Первоначально планировалось сделать так, как говорил один из не нанятых нами прорабов: выпилить куски брёвен и подложить вместо них подпорки. Но в процессе стало понятно: никаких особых приспособлений или навыков для подъёма всего дома не потребуется. Далее по порядку.
Со стен дома для доступа к нижнему венцу была снята нижняя часть ошалёвки. Её отсутствие видно на последующих фотографиях.

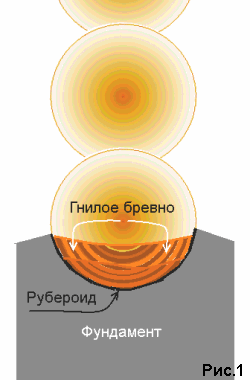

В нашем случае оказался тот неприятный случай, когда нижнее бревно наполовину залито бетоном (на рисунке). Просто выпилить и вытолкнуть такой случай без разбивки фундамента и подъёма остального сруба почти не возможно.
Основными инструментами были небольшой перфоратор DWT 750 Вт и угловая шлифмашинка той же фирмы с алмазным диском диаметром 180 мм, простой гидравлический домкрат китайского производства на 10 тонн с минимальной высотой 200 мм, цепная электропила "Husqvarna".
Далее с рисунками.

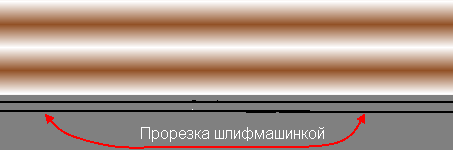

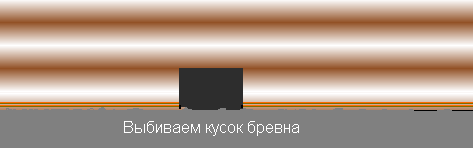

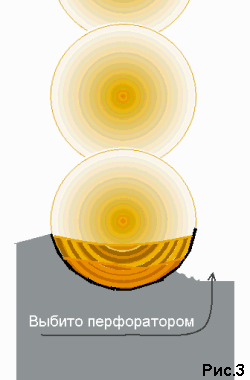

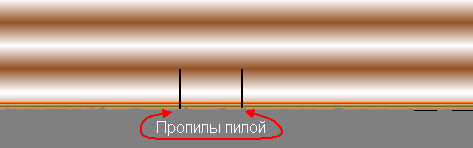

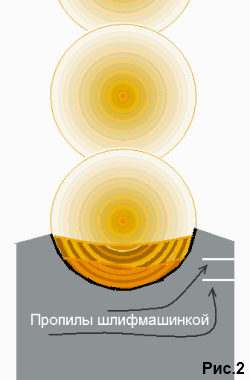

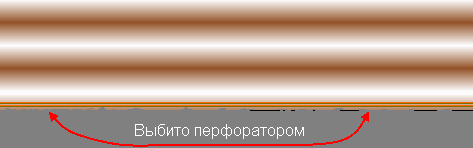

Вначале в верхней части фундамента шлифмашинкой делались продольные пропилы на всю глубину диска (рисунки 2 и 4). Затем перфоратором выбивался бетон над прорезами (рисунок 3 и 5). В результате нижнее бревно должно быть полностью доступно. Далее, аккуратно, стараясь не цеплять бетон, бревно пропиливается электропилой в двух местах с расстоянием 30-40 сантиметров. Получившаяся чурка выбивается ломом или кувалдой. Учитывая, что половина бревна была трухлявой, выбилась она довольно легко.
рис.4
рис.5
рис.6
рис.7
рис.8

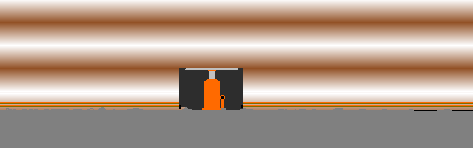

В получившееся отверстие устанавливается домкрат (рис.8). Между верхним бревном и головкой домкрата подкладывался стальной лист толщиной 8 мм. Поверхность под пяткой тоже желательна ровная и прочная. Если домкрат не влазит по высоте, то в фундаменте под него выбивается дополнительная ямка. Если же, наоборот, высота до бревна слишком велика, лучше использовать какие-либо подкладки под домкрат, а не вывинчивать его головку: в китайских изделиях этот винт может погнуться и заклинить
рис.9

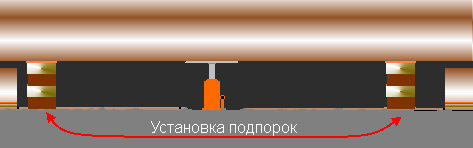

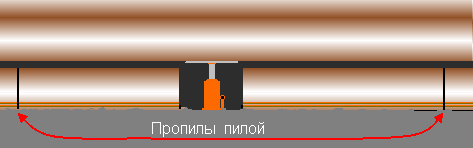

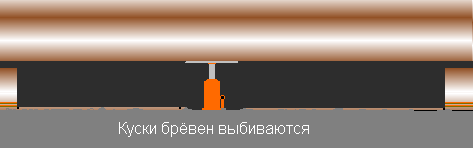

Используя гидравлический домкрат, сруб приподымается на высоту в несколько сантиметров (рис.9). Пилой выпиливаются и выбиваются ближние к месту подъёма брёвна (рис.10 и 11). Так как брёвна заметно прогибаются, то за один раз поднимается не вся стена, а только её часть и домкрат необходимо переставлять. При этом под поднятые брёвна подставляются подпорки (рис.12 и 13).
рис.10
рис.11
рис.12
рис.12

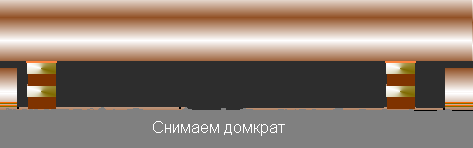

Домкрат перемещается в другое место, лучше соседнее, процесс повторяется.
