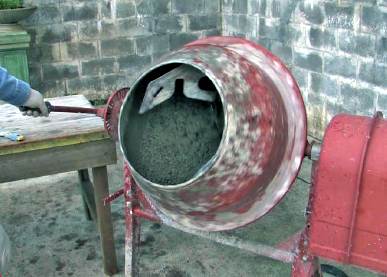

Наблюдая за загрузкой шабашниками бетономешалки как-то поинтересовался: как определяется пропорции раствора? Ответ этих ребят удивил - "по цвету". То есть всё делалось на глаз - если раствор желтоватый, то надо добавить цемента, если синеватый, то песка. Тем не менее, фундамент, залитый ими не растрескался и не рассыпался.
Позже, когда взялись за приготовление бетона сами вопрос пропорций песка и цемента решался по-другому. Прикинул в ведре, какой объём занимает полмешка цемента. Затем посчитал, сколько лопат песка нужно для заполнения такого же объёма. Умножил количество этих лопат на три, и именно такое количество песка у меня шло на замес бетономешалки. Выходило 13 лопат совкового типа на полмешка цемента. Для частного одноэтажного строительства такой точности и пропорции вполне достаточно. Щебень мы не добавляли - дорого. На эту тему страница → Состав и свойства пескобетона
Для изготовления качественного бетона нужно соблюдать технологию и придерживаться общих рекомендаций по составу и пропорциям. Чаще всего бетон изготавливают из цемента марок М-400 и М-500 с применением песка, щебня и иногда различных добавок, в том числе противоморозных.
При расчете пропорций бетонного раствора необходимо учитывать множество факторов, например, фракции песка и щебня, их плотность. Учитывать требуемые качества будущего бетона - морозостойкость, подвижность, водонепроницаемость и пр. В таблице пропорций бетона данные усредненены.
Соотношения между материалами будущего раствора устанавливаются по весу или по объему. При этом количество цемента принимается за единицу, а пропорции других составляющих выражается в числе веса или объема цемента. То есть, если на замес требуется 25 кг цемента (Ц), 75 кг песка (П), 125 кг щебня (Щ), то их соотношение для состава выразится так: 25:75:125=1:3:5 (по весу).
Вес воды обычно выражается в частях от веса цемента. Если для приведенного состава бетона нужно 12,5 л воды, то водоцементное отношение (В/Ц) будет выглядеть как: В/Ц = 12,5:25 = 0,5.
Прочность бетона растёт при взаимодействии цемента и воды, которые хорошо проходят во влажных и теплых условиях. Взаимодействие цемента и воды прекращается, если бетон высыхает или замерзает слишком рано - это непоправимо ухудшает его свойства. Из-за этого бетон в начальный период после укладки (до 15-28 суток) нуждается в уходе, создающем нормальные условия твердения. В теплое время года влагу в бетоне поддерживают путем поливки и укрытия.
Класс бетона | Ближайшая марка бетона |
---|---|
В 3,5 | М-50 |
В 5 | М-75 |
В 7,5 | М-100 |
В 10 | М-150 |
В 12,5 | М-150 |
В 15 | М-200 |
В 20 | М-250 |
В 25 | М-350 |
В 30 | М-400 |
В 35 | М-450 |
В 40 | М-550 |
В 45 | М-600 |
В 50 | М-600 |
В 55 | М-700 |
В 60 | М-800 |
Марка бетона | Массовый состав, Ц:П:Щ, кг | Объемный состав на 10 л цемента, П:Щ, л | Количество бетона из 10 л цемента, л |
---|---|---|---|
100 | 1 : 4,6 : 7,0 | 41 : 61 | 78 |
150 | 1 : 3,5 : 5,7 | 32 : 50 | 64 |
200 | 1 : 2,8 : 4,8 | 25 : 42 | 54 |
250 | 1 : 2,1 : 3,9 | 19 : 34 | 43 |
300 | 1 : 1,9 : 3,7 | 17 : 32 | 41 |
400 | 1 : 1,2 : 2,7 | 11 : 24 | 31 |
450 | 1 : 1,1 : 2,5 | 10 : 22 | 29 |
Марка бетона | Массовый состав, Ц:П:Щ, кг | Объемный состав на 10 л цемента, П:Щ, л | Количество бетона из 10 л цемента, л |
---|---|---|---|
100 | 1 : 5,8 : 8,1 | 53 : 71 | 90 |
150 | 1 : 4,5 : 6,6 | 40 : 58 | 73 |
200 | 1 : 3,5 : 5,6 | 32 : 49 | 62 |
250 | 1 : 2,6 : 4,5 | 24 : 39 | 50 |
300 | 1 : 2,4 : 4,3 | 22 : 37 | 47 |
400 | 1 : 1,6 : 3,2 | 14 : 28 | 36 |
450 | 1 : 1,4 : 2,9 | 12 : 25 | 32 |
Подробней → Уход за созревающим бетоном
Бетон при нормальных условиях твердения имеет низкую начальную прочность и только через 7-14 суток приобретает 60-80% марочной прочности.
Марка цемента | Срок твердения различных марок бетона | |||||||
---|---|---|---|---|---|---|---|---|
за 14 суток | за 28 суток | |||||||
100 | 150 | 100 | 150 | 200 | 250 | 300 | 400 | |
300 | 0.65 | 0.60 | 0.75 | 0.65 | 0.55 | 0.50 | 0.40 | – |
400 | 0.75 | 0.65 | 0.85 | 0.75 | 0.63 | 0.56 | 0.50 | 0.40 |
500 | 0.85 | 0.75 | – | 0.85 | 0.71 | 0.64 | 0.60 | 0.46 |
600 | 0.90 | 0.80 | – | 0.95 | 0.75 | 0.68 | 0.63 | 0.50 |
Примечание: если вместо гравия применяется щебень, то к найденному значению В/Ц следует прибавить 0,05.
М-100 (В 7.5)
Применяется при проведении подготовительных работ перед заливкой монолитных плит и лент фундаментов. Как правило, в бетонной подготовке: на песчаную подушку укладывается тонкий слой бетона самой низкой марки, а именно М-100, и уже потом, после застывания этого слоя, производят крепление арматуры.
Такие бетоны применяют также в дорожном строительстве, в качестве бетонной подушки и для бордюрного камня.
М-150 (В 12.5)
Применяется при проведении подготовительных работ перед заливкой монолитных плит фундаментов. Также, бетон этой марки может применяться при изготовлении стяжек, полов и фундаментов под малые сооружения, бетонировании дорожек и т.д.
М-200 (В 15)
Используется при изготовлении бетонных стяжек полов, фундаментов, отмосток, дорожек и т.д. В индивидуальном строительстве одна из самых распространённых марок бетона. Прочность бетона М-200 достаточна для решения большинства строительных задач: ленточные, плитные и свайно-ростверковые фундаменты. Так же такой бетон применяют для изготовление бетонных лестниц, подпорных стен, площадок, дорожек, отмосток и т.д.
На заводах и комбинатах из бетона этой марки изготавливают фундаментные блоки ФБС, дорожные плиты и т.п.
М-250 (В 20)
Применяется для изготовления монолитных фундаментов: ленточных, свайно-ростверковых, плитных; бетонных отмосток, дорожек, площадок, лент заборов, малонагруженных плит перекрытий, лестниц, подпорных стен, и т.п. Занимает промежуточное место между более популярными бетонами М-200 и М-300.
М-300 (В 22.5)
Используется для изготовления монолитных фундаментов: ленточных, свайно-ростверковых; плитных отмосток, дорожек, лентзаборов, лестниц, плит перекрытий, подпорных стен, монолитных стен и т.д.
Бетон М-300 (В 22.5) - также наиболее заказываемая марка бетона.
М-350 (В 25)
Применяется для изготовления свайно-ростверковых ЖБК, монолитных фундаментов, колонн, ригелей, плит перекрытий, балок, чаш бассейнов монолитных стен и иных ответственных конструкций.
Наиболее используемый бетон при производстве ЖБИ. В частности, из М-350 делают аэродромные дорожные плиты, для эксплуатации в условиях экстремальных нагрузок. Из этой марки бетона производятся также многопустотные плиты перекрытия.
М 400 (В 30)
Используется для изготовления гидротехнических сооружений, мостовых конструкций, банковских хранилищ, специальных ЖБК и ЖБИ: колонн, чаш бассейнов, ригелей, балок и иных конструкций со спецтребованиями.
Бетон М-400 (В 30) - редко используемая марка бетона. Как правило, использование подобного бетона регламентировано специальными требованиями, связанными с условиями дальнейшей эксплуатации конструкций.
В частном строительстве - практически не применяется по ряду причин:
- прочность бетона марки М-400 (В 30) значительно выше, нежели может понадобиться в малоэтажном строительстве;
- ускоренное время схватывания такого бетона чревато проблемами при доставке на большие расстояния и медлительности строителей.
Производство бетона М-400 допустимо только на гранитном щебне. Часто такой бетон делается с использование пластификаторов или других специальных добавок в бетон.
М-450 (В 35)
Применяется для изготовления мостовых конструкций, колонн, ригелей, балок, банковских хранилищ, гидротехнических сооружений, специальных ЖБК, метро, плотин, дамб и иных конструкций с особыми требованиями.
В частном строительстве практически не применяется.
М-500(550) (В 40)
Используется для изготовления мостовых конструкций, гидротехнических сооружений, балок, колонн, банковских хранилищ, метро, плотин, специальных ЖБК, ригелей, дамб и иных конструкций с особыми требованиями. В рецептурах, паспортах и сертификатах обозначается как бетон М-550. В просторечии же за ним укрепилась цифра 500.
В частном строительстве не применяется.
