Особенности конструкций деревянных лестниц. Описания лестниц на косоурах и тетивах. Винтовая лестница с деревянными ступенями. Крепление ступеней и перильное ограждение из книги Самойлова «Строительство деревянного дома».
Самые распространенные конструкции лестниц на косоурах и тетивах представлены на рис. 129 и 130. Состоит такая лестница из наклонных и горизонтальных частей, которые соответственно называют маршами и площадками. В свою очередь марш состоит из несущей балки (тетива, косоур) и ступеней, которые являются основными элементами лестницы. По конструктивному исполнению существуют лестницы с косоурами, тетивами или винтовые с центральной стойкой (рис. 131). Тетивами называются несущие бруски или балки, к которым ступени примыкают сбоку. Если же ступени кладут на бруски или балки сверху, то такие бруски называются косоурами. Перила лестницы служат для удобного и безопасного перемещения (рис. 132). Они удерживают человека от случайных падений и являются дополнительной опорой в процессе подъема или спуска.

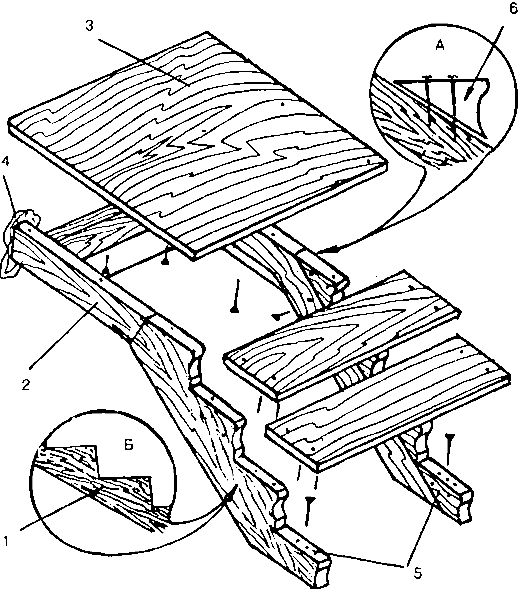

Рис. 129. Лестница на косоурах:
А - косоур с кобылками Б - косоур цельный;
1 - косоур из цельной заготовки; 2 - каркас площадки; 3 - площадка;
4 - балка, заделываемая в стену; 5 - крепление косоура к полу; 6 - "кобылка "
Проступи в лестничном марше располагают строго горизонтально, но для того чтобы попадающая при уборке влага не скапливалась в области подступенка и легко убиралась, передняя кромка проступи должна быть немного ниже задней. Особенно это правило касается наружных лестниц, на ступени которых попадает атмосферная влага. Угол наклона ступеней не должен превышать 1-1,5°.

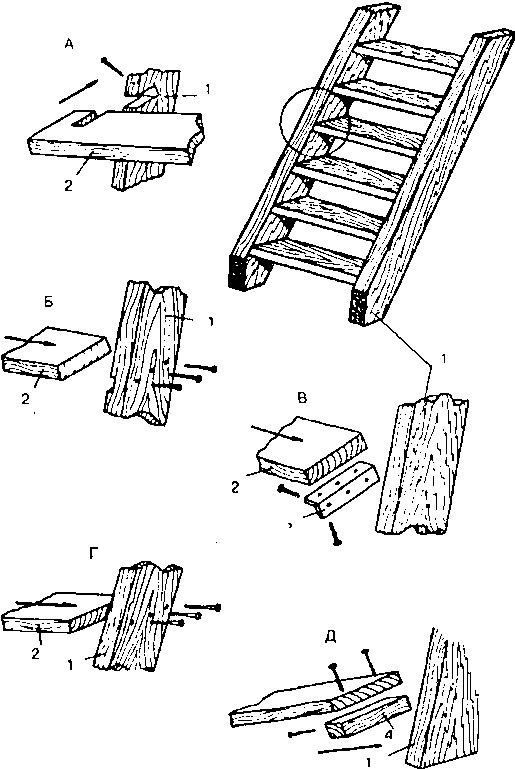

Рис. 130. Лестница на тетивах:
а - паз с остатком; б - паз потайной; в - соединение с углом;
г - соединение в торец на гвоздях; д - соединение с бруском;
1 - тетива; 2 - ступень; 3 - металлический уголок; 4 - деревянный
брусок

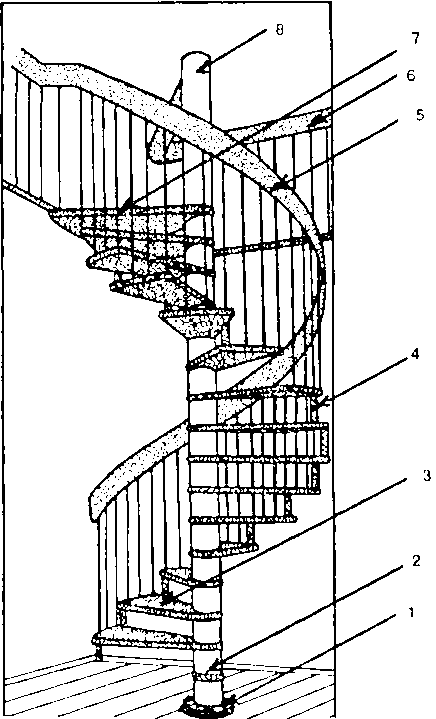

Рис. 131. Винтовая лестница с деревянными ступенями:
1 - крепление опорного стержня к полу; 2 - втулка между ступенями; 3 - деревянная ступень; 4 - опорный кронштейн ступеней; 5 - перила; 6 - перила второго уровня; 7 o площадка второго уровня; 8 - верхний срез опорного стержня (трубы)

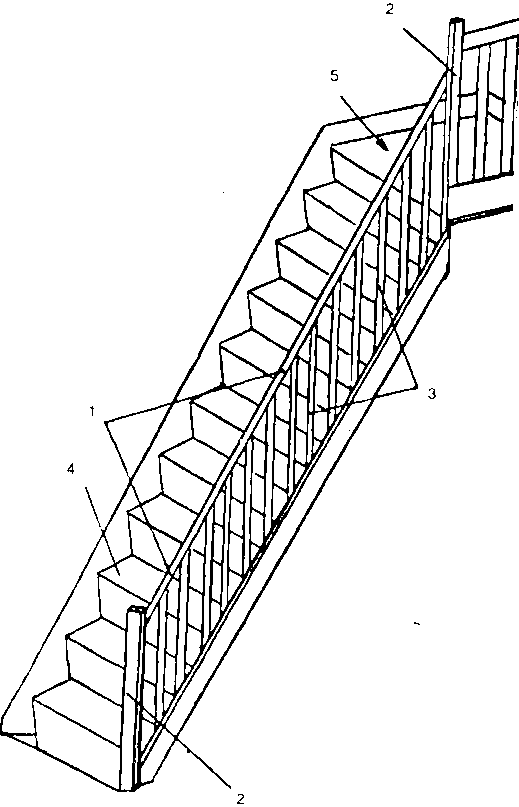

Рис. 132. Перильное ограждение лестницы:
1 - перила; 2 - балясины; 3 - стойки перил; 4 - лестничный марш; 5 - поворотная площадка
Способов сплачивания между собой деталей из дерева существует множество – от использования тривиальных гвоздей до хитроумных соединений шиповых и пазовых (рис. 133). Выбор способа соединений деревянных деталей зависит от требований, которые предъявляются к готовому изделию по прочности и к его внешнему виду. От качества соединения узлов и деталей лестницы зависит ее прочность, устойчивость, а в большинстве случаев и внешний вид готового изделия.

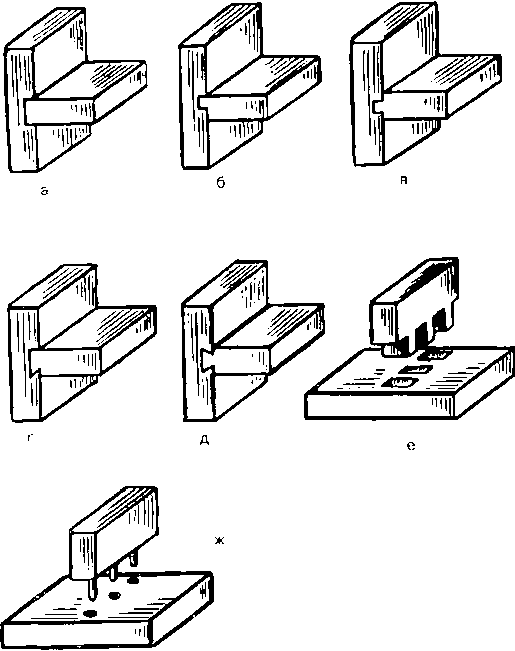

Рис. 133. Крепление ступеней при помощи шиповых соединений:
а - в широкий паз; б - в узкий паз с одним заплечником; в - в узкий паз с двумя заплечниками; г - внаград с одним заплечником; д - внаград с двумя заплечниками; е - внаград с плоскими шипами; ж - при помощи шкантов
↓ К теме ↓
Лестница из половых досок
Традиционное скрепление деревянных элементов при помощи гвоздей и шурупов применяется еще достаточно широко. Но в современных технологиях этот вид скрепления уже практически не находит применения. Головки гвоздей и шурупов портят внешний вид соединяемых деталей. Поэтому часто их прячут в потай, который впоследствии закрывают деревянной пробкой на клею. Если лестница отделывается непрозрачными покрытиями, то скрыть это место довольно легко. При отделке лестницы прозрачными лаками очень трудно подобрать деревянную пробку таким образом, чтобы это не сказалось на текстуре древесины. Поэтому рекомендуется к скреплению гвоздями и шурупами прибегать только в крайних случаях, а их головки не должны располагаться на лицевых поверхностях.
