Ограждение деревянных лестниц

Внешний облик лестницы в значительной степени определяют ограждения – перила, которые не только должны быть прочными, но и архитектурно выразительными В состав перильного ограждения входят верхняя и нижняя балясины, промежуток между которыми заполняют стойки перил различного профиля. Сверху ограждение заканчивается поручнем, направленным вдоль лестничного марша. Перила могут изготавливать из стоек прямоугольного квадратного и круглого сечения, они бывают с одинаковым и изменяющимся сечением по всей длине. Балясины с прямоугольным сечением часто украшают резьбой, придавая им неповторимую индивидуальность. Крайние стойки обычно закрепляют в гнездах балок перекрытий, а промежуточные балясины – в гнездах несущей тетивы и поручня. Примерная схема монтажа перильного ограждения дана на рис. 142 и 143.

Схема монтажа перильного ограждении лестницы

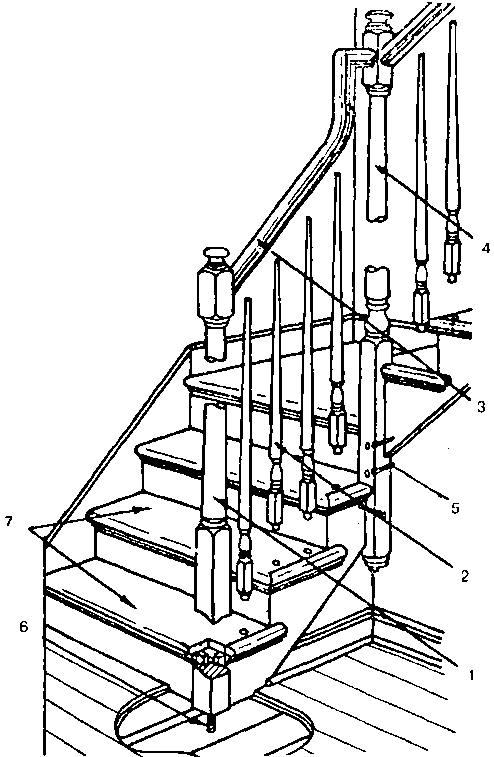

Рис. 142. Схема монтажа перильного ограждении лестницы:
1 - основная балясина; 2 - стойки перил; 3 - поручень; 4 - балясина площадки; 5 - крепление балясины площадки; 6 - крепление косоура к полу анкерным болтом; 7 - проступи

Крепление стоек к перилам лестницы

Крепление стоек к проступям лестницы

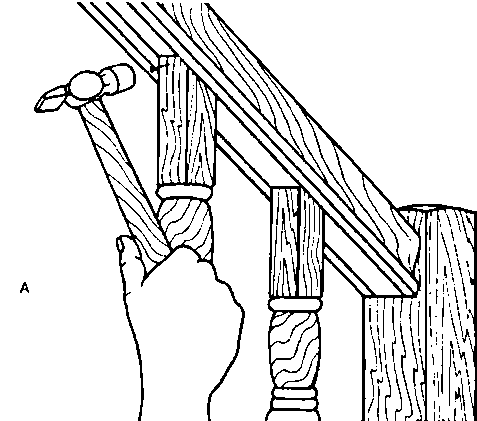

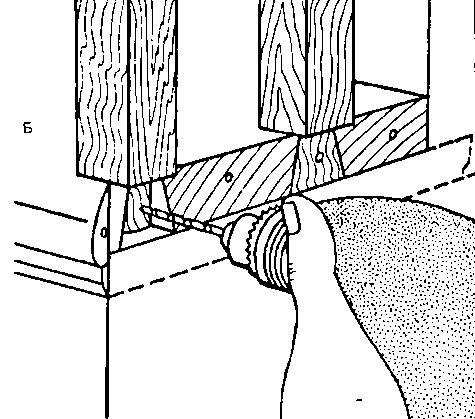

Рис. 143. Крепление стоек к перилам (А) и к проступям (Б) лестницы

Самойлов B.C. Строительство деревянного дома. ООО "Аделант" 2006 стр. 262-264
