Типовые схемы фундаментов

После изучения свойств грунта и оценки гидрогеологических условий на участке определяются с конструкцией фундамента и с глубиной его заложения. Оба эти параметра назначают одновременно.

Если говорить о конструкции, то в малоэтажном индивидуальном строительстве применяют столбчатые, столбчато-ленточные, ленточные, сплошные и свайные фундаменты (Рисунок 34).

Рисунок 34. Разновидности фундаментов:
А – столбчатый; Б – столбчато-ленточный; В – ленточный; Г – сплошной; Д – свайный; Е – подвал

Столбчатые фундаменты устраивают в тех случаях, когда применение ленточных фундаментов нецелесообразно. Столбы могут быть деревянные, каменные, кирпичные, бетонные, бутобетонные, железобетонные и металлические. Глубина заложения таких столбов может быть как минимальная (Рисунок 34, а), так и заложенная на глубину промерзания.

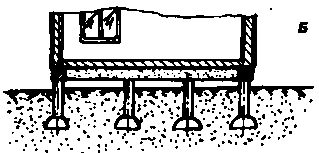

Столбчато-ленточные фундаменты (Рисунок 34, б) включают столбы, заложенные на глубину промерзания и ленту-ростверк, соединяющую верхние оголовки столбов в единую конструкцию. Отличительная особенность такого фундамента – наличие воздушного зазора в 10…15 см под лентой. Снаружи зазор закрывается отмосткой, не связанной с лентой-ростверком. При устройстве фундамента на пучинистых грунтах воздушный зазор компенсирует расширение пучинистого грунта, а на непучинистых – обеспечивает "мягкое" опирание дома на основание.

Ленточные фундаменты (Рисунок 34, в) представляют собой монолитную или сборную ленту, равномерно загруженную конструкцией дома. Существуют монолитные ленточные фундаменты, которые изготавливают непосредственно на строительной площадке из бетона или бутобетона, и сборные фундаменты, возводимые с применением готовых железобетонных блоков.

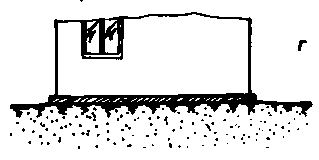

Сплошной фундамент (Рисунок 34, г) в виде монолитной железобетонной плиты или решетки позволяет существенно снизить удельные нагрузки на основание. Он часто применяется на слабых водонасыщенных или просадочных грунтах, при строительстве на насыпных грунтах.

Свайный фундамент (Рисунок 34, д) применяется на слабых грунтах, а также при поверхностных слабых грунтах, когда достижение естественного основания таким образом считается более целесообразным. Сваи могут быть забивными, выполненными из готовых железобетонных свай, забиваемых в грунт ударными механизмами; и набивными, изготавливаемыми непосредственно в грунте, с заполнением скважины бетоном. По своей работе в грунте, по тому, как передается нагрузка на основание, сваи делятся на висячие, которые передают основную часть нагрузки за счет трения по боковым поверхностям сваи; и на сваи-стойки, передающие основную нагрузку нижней своей частью, опираясь на прочные слои грунта. Эта категория фундаментов сооружается с использованием специальных механизированных средств, недоступных рядовому индивидуальному застройщику, поэтому в данной книге свайные фундаменты не рассматриваются.

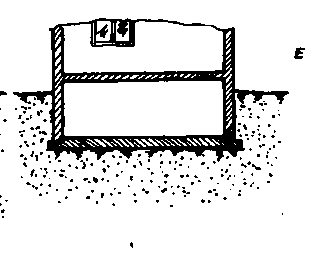

Подвал, выполненный по всему периметру дома, можно считать элементом фундамента, передающего вес дома на основание. Стены подвала могут опираться как на плиту (Рисунок 34, е), так и на ленту.

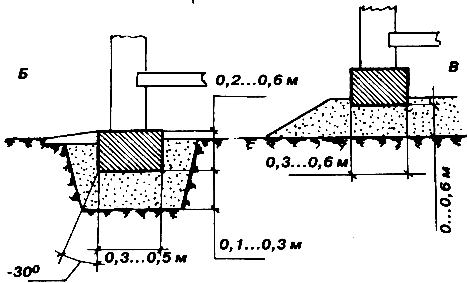

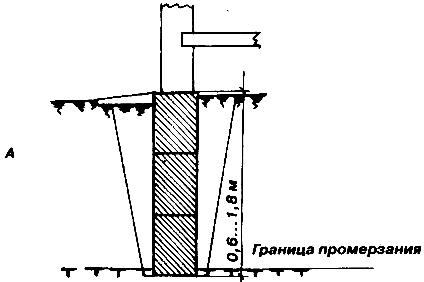

Рисунок 35. Виды фундаментов по заглублению:
А – заглубленный; Б – мелкозаглубленный; В – незаглубленный

По глубине заложения фундаменты разделяются на:
заглубленные – у которых подошва располагается на глубине промерзания или ниже (Рисунок 35, а);
мелкозаглубленные – у которой подошва располагается выше глубины промерзания (Рисунок 35, б);
незаглубленные – у которых подошва располагается на поверхности грунта или выше (Рисунок 35, в).

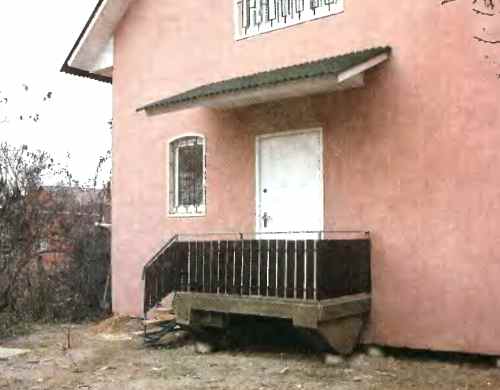

Выбирая ту или иную схему фундамента, застройщику следует учитывать, что устройство фундамента под крыльцо, террасу или гараж должно быть увязано с фундаментом дома, с которым они сопряжены.

Из жизни

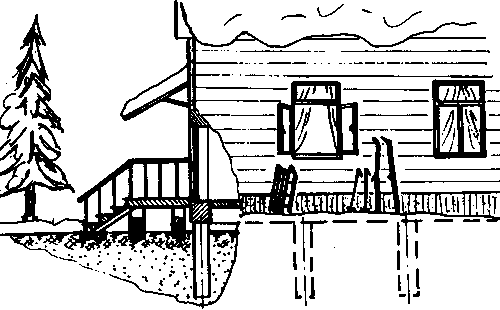

Как-то зимой решили с друзьями покататься на лыжах, благо хороший дом этим летом построили. Пришли. Крыльцо поднялось мерзлым грунтом почти на 10 см. Дверь открыть было невозможно. Причина – разная глубина заложения фундамента дома и крыльца (Рисунок 36). Пришлось залезать через окно.

Рисунок 36. Крыльцо и дом с разной глубиной заложения фундамента – причина недоразумения
