Комбинированный фундамент

У некоторых индивидуальных застройщиков возникает желание построить дом с комбинированным фундаментом, когда одна часть выполнена по одной схеме, а другая – по другой. Сходная ситуация может возникнуть, если к ранее построенному дому делается пристройка или если отдельные части одного дома возводятся не сразу.

В этих случаях возникают следующие проблемы.

1. Одна часть дома опирается на ленту или на плиту, а другая – на столбы по ТИСЭ. Устройство гаража или полуподвала на ленте или плите в одной части здания и опирание на столбы остальной части строения – один из вариантов такого дома. Подобный фундамент обладает определенными недостатками.

Если одна часть дома опирается на плиту и основание под ней испытывает совсем небольшие напряжения и практически не проседает, то остальная часть фундамента на столбах ТИСЭ с небольшой площадью подошвы продавливает грунт и вызывает появление трещин над стыком фундаментов (Рисунок 177, а).

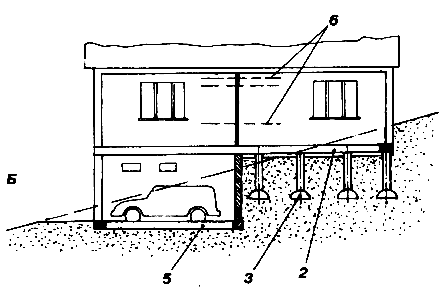

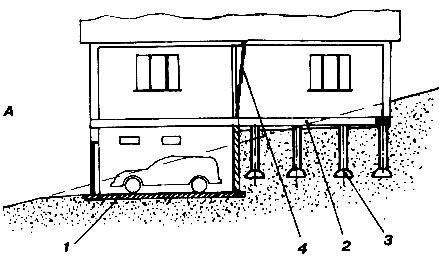

Рисунок 177. Комбинированный фундамент лента и столбы
А – плита и столбы; Б – лента и столбы;
1 – плита; 2 – ростверк; 3 – опора; 4 – трещина в стене; 5 – лента; 6 – горизонтальное армирование стен

Если же одна часть дома опирается на ленту, а другая – на столбы ТИСЭ, то это реализуется только при узкой ширине ленты и с усиленным горизонтальным армированием стены в зоне соединения фундаментов (Рисунок 177, б). Следует заметить, что такой вариант соответствует архитектуре строения (на ленту опираются два этажа, а на столбы один), где давление на грунт в обоих фундаментах близко по величине.

2. Ранее построенный дом стоит на мелкозаглубленном фундаменте, а пристройку к нему решено делать на столбчато-ленточном.

Если грунт пучинистый, то фундамент и стены обоих строений не должны иметь жесткого соединения. Если же грунт непучинистый, то соединение и фундамента. и стен может быть жестким. Бетонирование стыка двух строений следует выполнить только по окончании возведения пристройки и максимального проседания ее фундамента. Для этого грунт следует обильно увлажнить или дождаться весны.

3. Построенный дом возведен на заглубленном фундаменте (плита, лента, опоры), а пристройка – на столбчато-ленточном по ТИСЭ.

Жесткое соединение и фундамента и стен можно выполнить на любых грунтах, но не раньше, чем через год после завершения строительства.

Фундамент около смежного строения

Не ли столбчато-ленточный фундамент требуется возвести около смежного, ранее построенного строения, то это обстоятельство надо учитывать. Если смежное строение стоит на опорах столбчатого фундамента, то опоры, выполненные по технологии ТИСЭ, следует с ними разнести, чтобы они не оказались слишком близкими (Рисунок 178).

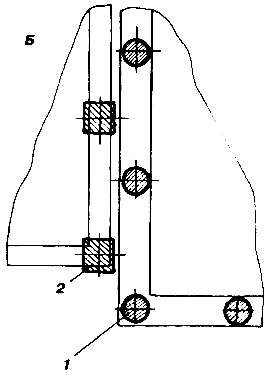

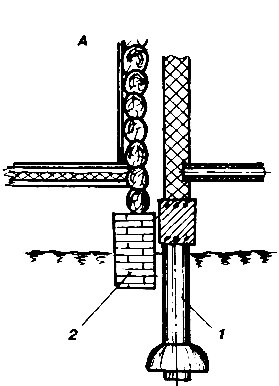

Рисунок 178. Опоры ТИСЭ около смежного строения на столбчатом фундаменте:
А – сечение; Б – плановая проекция; 1 – опора ТИСЭ; 2 – опора смежного строения
