Опорные столбики под лаги
Так как планировался дощатый пол на лагах, то естественно следующим этапом стали столбики под лаги.
Тут стоит заметить, что столбики из кирпича уже как-то не в моде. Например, на этапе знакомства с шабашниками нам дважды предлагали эти столбики сделать бетонными. Цена за каждое такое изделие варьировались от шести до семи долларов. Ставились бы они прямо на утрамбованный грунт.
Вариант этот дешевле кирпичного. В нашем случае на каждый столб уходило 14 кирпичей и при цене каждого керамического полнотелого в 50 центов вышло бы в те же 7 баксов. В моём расчете в бетонном варианте не учитывается материал (цемент и песок), а в кирпичном работа (делал сам).
Выбор в пользу столбиков именно из кирпича был сделан по двум причинам: после разбора печек его осталось много и у кирпичного столба больше площадь опоры.

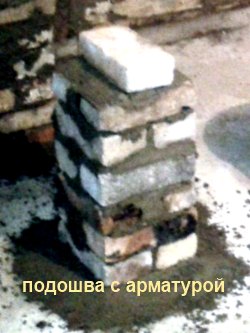

По этой площади была ещё одна причина: я боялся, что столбики под тяжестью лаг и пола смогут продавить стяжку и гидроизоляцию. Поэтому площадь опоры хотел сделать как можно большей. С этой же целью в подошву столбика закладывался квадрат сетки-арматуры, изображённый на первом фото справа. В результате столбики были сделаны примерно такими, как на следующей фотографии.
Тип кирпича выбирался не совсем случайно: под столбики лаг рекомендуется использовать керамический полнотелый кирпич, а белый силикатный используется только в случае отсутствия сырости. Из-за того, что красных и белых кирпичей у меня было поровну, то в нижние ряды, как наиболее сырые закладывались б/у печные, а в верхние - силикатные.
Расстояние между столбиками
Расстояние между устанавливаемыми опорами лаг выбиралось по нескольким критериям. Продольно будущим лагам расстояние берётся из допустимого прогиба бруса. Я рассчитывал этот прогиб программкой "Калькулятор для расчёта несущей способности однопролётных деревянных балок" → (скачать) и у меня для бруса 150х75 вышло 2,4 метра. Так как ширина подвальной части в моём строении 6,2 метра, то по ширине пришлось ставить по два столбика на лагу, с расстоянием в 2 метра.
Поперечное расстояние выбиралось исходя из толщины половой доски и необходимости прокладки между лагами утеплителя. Половая доска у нас планировалась толщиной в 35 мм, но расстояние между лагами выбиралось от половины ширины рулона минеральной ваты минус два сантиметра, то есть 58 сантиметров
Дополнение темы на странице → Книжное расстояние между столбиками под лаги пола
Очерёдность монтажа и высота установки столбиков
Увы, практически делалось всё не совсем так, как изображено на следующей анимированной картинке. К подобной схеме выравнивания столбиков по высоте я пришёл когда половина их уже стояла.
По картинке.
1. Находим опорную точку высоты столбиков. В нашем случае это высота старого порога минус высота лаги, минус толщина половой доски, минус толщина подкладки "кирпич-лага".
2. Водяным или лазерным уровнем устанавливаем высоту и монтируем угловые столбики (водяной уровень голубая кривая). В нашем случае они маленькие и установлены на фундаменте
3. Между угловыми столбами натягивается нитка и под неё выстраиваются кирпичи на фундаменте (жёлтая линия это натянутая нитка, тоже можно использовать лазерный уровень)
4. То же по другой стороне
5. Нитка натягивается уже между противоположными столбиками и под неё монтируются столбы внутри.
На этой анимированной схеме всё ровненько, но в моём случае кривизны добавил фундамент печки. При расстановке столбов пришлось его учитывать: часть опорных столбиков примазана к нему, а часть смещена в середину пролётов. То что получилось на следующих фотографиях.
Увеличить фото

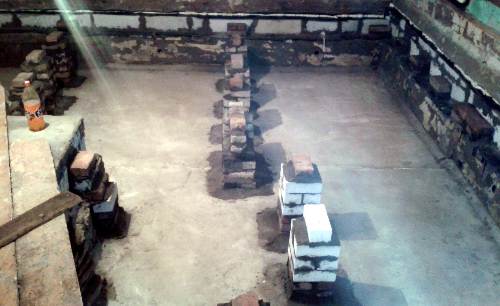

Часть столбиков смещена из-за фундамента печки
Увеличить фото

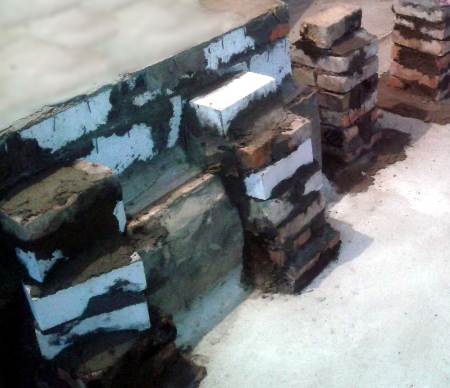

Столбики примазанные к печному фундаменту
Увеличить фото
Опорные столбики на фундаменте
Дополнение темы на странице → Книжное расстояние между столбиками под лаги пола
