Чердачное перекрытие

В проекте в центре башни нарисован столб и по идее он является опорой для балок. Исходя из этого, брус сюда планировался и положился 150х75.

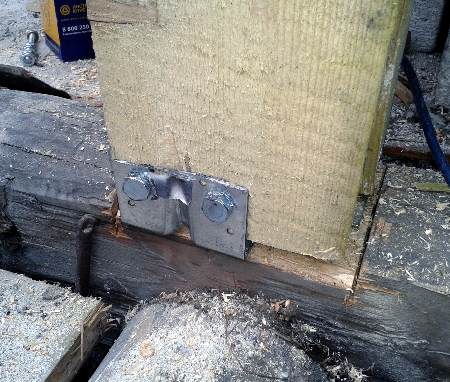

Крепление столба к верхним венцам сруб
Крепление столба (два бруса 150х75) к верхним венцам сруба.

Два таких бруса положили через весь потолок и в середине двумя сквозными шпильками и прикрутили их к центральному столбу.

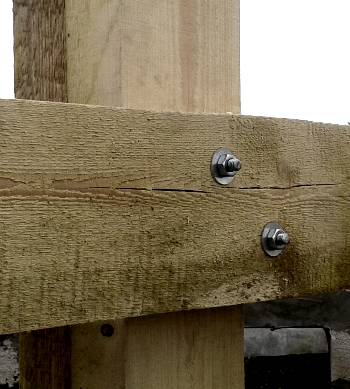

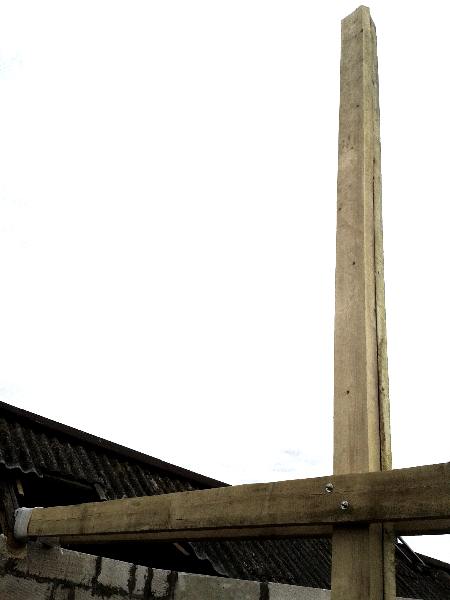

Крепление осевых балок к столбу Крепление осевых балок к столбу

Крепление балок

Как то в процессе строительства посетила мысль от столба отказаться, и всё можно было сделать без него. При этом брус пришлось бы укладывать сечением 200х100. Конечно, возросла бы нагрузка на мауэрлат и усложнилась бы стропильная система, но такой вариант все-таки был бы интересней. Увы, что сделано, то сделано.

Балки в чердачном варианте крепились между собой проще. Через осевой брус сверлились по два отверстия и через них шурупами 10х150 прикручивались балки поперечные. Со стороны стены всё ложилось на ряд блоков, а уже потом следующие блоки вырезались под брус.

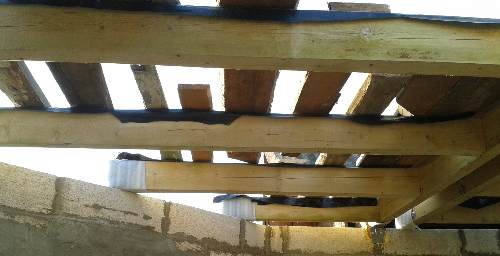

Крепление поперечных балок к осевым
Крепление поперечных балок к осевым и настил

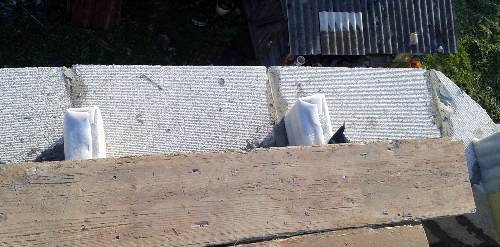

Брус на газосиликатный блок

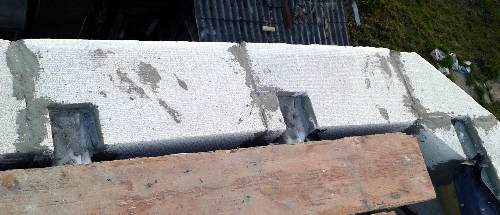

Подрезка блоков под балки
Подрезка блоков под балки

Поверх балок степлером и скобками прибивал ленты из полиэтилена. Весь процесс строительства у меня был растянут на недели и не хотелось, что бы балки намокли. К тому же нежелательно, что бы старая подгнившая древесина прилегала к свежему брусу.

Сразу же, опять же из старых досок, набился настил, в этот раз уж совсем временный, и поэтому такой "дырявый".

Доделывалось это перекрытие почти через год. Утепление и зашивка его гипсокартоном описано на странице → силикон под шиферные гвозди
