Разметка ступенек, крепления к стенам уголком

Разметка и примерка к стенам

Перед монтажом лестницы внешняя стена была заштукатурена. Фотографий этого процесса я не делал, а результат можно видеть на следующих фото.

Понимание того как будут расположены ступени в моей лестнице я получил после того как нарисовал их на стене. Как-то расчёты расчётами, а наглядность в подобных делах лишней не бывает. Взял обрезок доски приставил его к местам будущих ступенек. Тем самым получил некоторое представление, как ступени должны крепиться к стенам и балкам. Вообще описать процесс разметки моей полувинтовой лестницы довольно сложно. Тем более что в этом деле я дважды ошибался с расположением и углом наклона несущей балки. Результаты этих ошибок видны в виде приставных клиновидных вставок.

На косой балке (тетиве) тоже отметил места крепления ступеней.

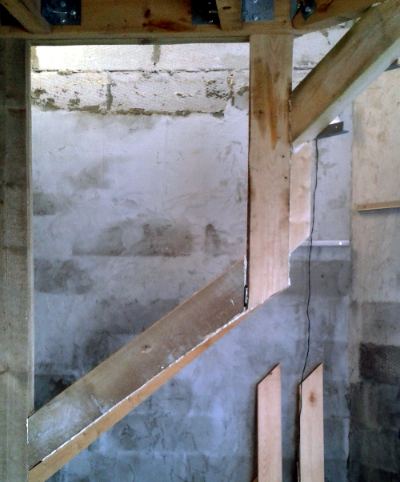

При разметке обнаружилась ошибка, и балку пришлось расширить. Так же добавил деревянный уголок в верхнюю часть этой тетивы. Все плоскости стыковки склеивал монтажной пеной и скреплял шурупами.

Окончательный вариант балки

Крепление для ступенек

Крепление для ступенек сделал из металлического уголка. Не обязательно для этой цели использовать именно металл. Схожие крепления можно было изготовить из деревянного бруса, и крепление досок ступеней к бруску было бы немного проще. Мне металлический уголок показался на тот момент более надёжной конструкцией, к тому же он почти полностью прятался при монтаже досок.

Уголок нарезал по ширине ступеней длиной 24 см. 4 крепления во внешних углах имели большую длину, а в углах внутренних несколько уголков резались короткими – 10-12 см. В каждом уголке-заготовке сверлил отверстия: со стороны крепления досок каждые 10 см с ∅4мм и со стороны крепления к стенам два по краям с ∅7 мм под потайную головку. Уголки обработал цинкарём, загрунтовал и покрасил. Результат на следующих фото.

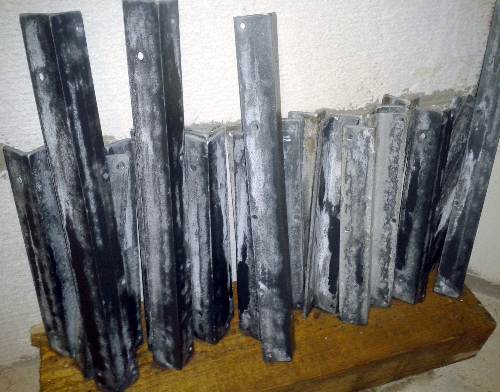

Уголки после обработки цинкарём

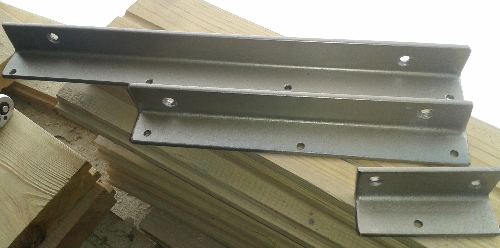

Три длины крашеных уголков

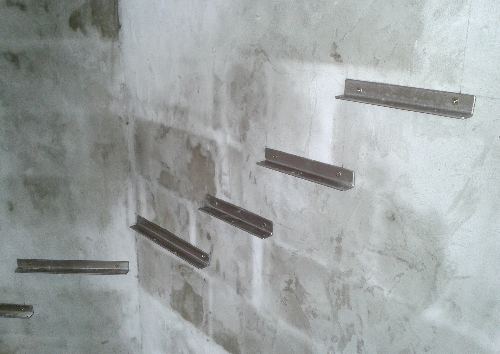

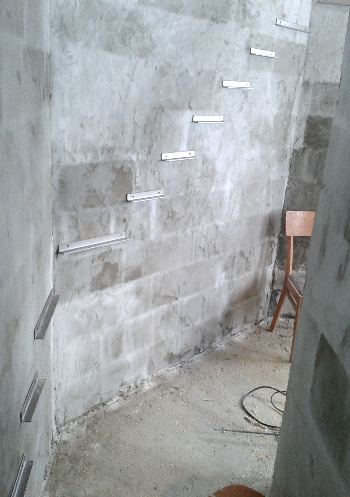

Крепления по меткам прикрутил к стене.

Каждый уголок к штукатуреной стене крепился на шуруп 6х80 и на пластмассовую пробку 10х60 мм.

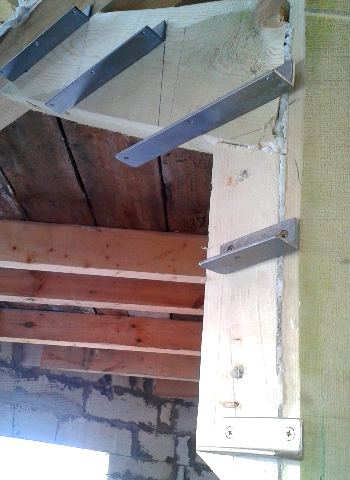

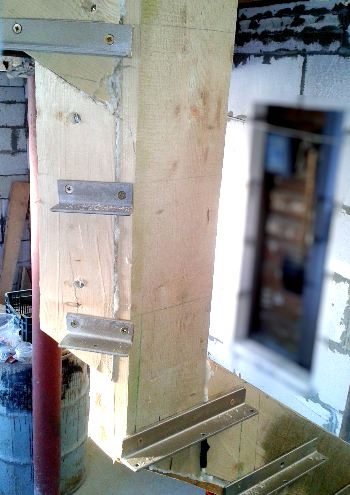

К деревянной балке всё прикручивалось, конечно же, без пробок шурупами поменьше.
