Дренаж из автомобильных покрышек

О дренаже есть страница → Грунтовые воды

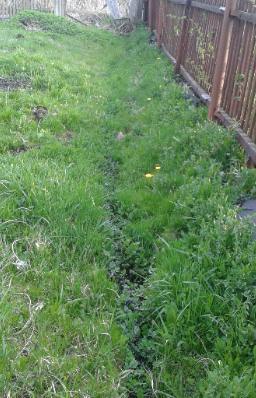

Заплывшая торфяником канава

Проблема заключалась в заболоченности участка и относительно небольшой канаве на его границе. Весной, а также после продолжительных дождей весь участок превращался в хлюпающее под ногами болото. Канаву поначалу пробовали чистить, но в течении 2-3 месяцев она заплывала опять. Наш участок это бывшее болото с приличным слоем торфа, соответственно эта жижа никакой приличной формы держать не хотела.

В 2013 году (за год до того) по другой стороне участка мы проложили на глубину 40 см, закладывали готовую дренажную трубу диаметром в 100 мм. Результат понравился - часть участка заметно укрепилась, противное чавканье пропало. Верхний конец трубы опустили в болото за участком и тем самым его осушили. Эти улучшения и толкнули нас на дальнейшую мелиорацию.

Идея использовать автомобильные покрышки возникла из желания сделать диаметр дренажной трубы больше и заодно сэкономить на стоимости готовой трубы. Плюс участок мы всё равно хотели поднять, а извлечённый из этой канавы грунт распределить по огороду. Впоследствии эта затея показалась мне слишком трудоёмкой и не такой уж бесплатной, но тут я повторяюсь, страница → Недостатки дренажной трубы из покрышек

Автомобильные покрышки собрались относительно легко, при наличии автомобиля это не стало проблемой. Особенно быстро дело пошло в период массовой замены зимней резины на летнюю - на шиномонтажах нас встречали довольные работники, ещё бы, ведь мы избавляли их от проблемы утилизации. Несколько пугало требуемое количество этого материала, так на наши 30 метров канавы потребовалось 150 покрышек.

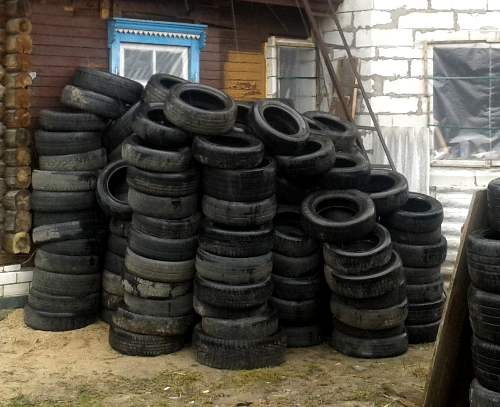

На фото бо́льшая часть собранных шин.

Шины сортировались и скручивались по размерам. В нижнюю (выпускную) стороны канавы шли большие размеры (R16 - R17), в начало R14 - R15

Соединялись между собой эти покрышки шурупами-саморезами с широкими шляпками (клопами) длиной в 40 мм. Лучше вкручивались саморезы с острыми, без сверла концами.

Для сжатия боков шин использовалась немного модернизированная плотницкая струбцина. Переделка заключалась в удлинении ручки Сначала края покрышки стягивались этой струбциной, потом шуруповёртом в соединённые бока вкручивался шуруп.

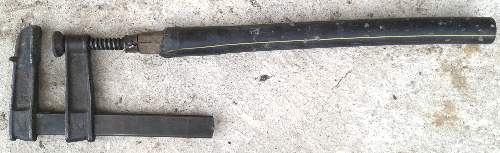

Модернизированная плотницкая струбцина для сжатия краёв покрышек.

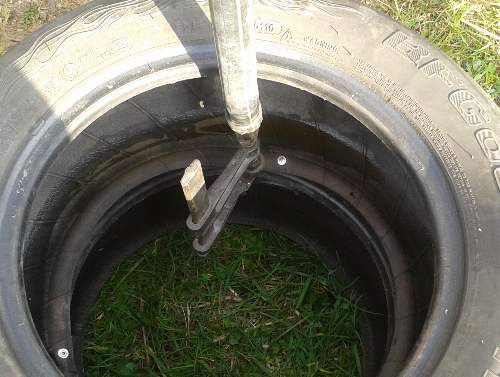

Сжатие и крепление краёв покрышек.

Так как шуруп легко срывал собственную нарезку, то с обратной стороны подкладывался кусочек толстого полиэтилена (фото слева). Крепёж обычно выполнялся в трёх местах

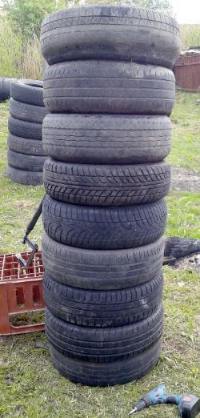

При скручивании покрышки накладывались одна на одну. В результате получался столб (фото справа). При закрутке седьмой и восьмой шины приходилось подставлять ящик, чтобы добраться до вершины этой "пирамидки".

В некоторых случаях покрышка прикручивалась при лежачей трубе

Слишком длинные куски старался не скручивать, так как перемещать их было уже не так просто. Удобным вариантом были трубы из 7-8 шин.

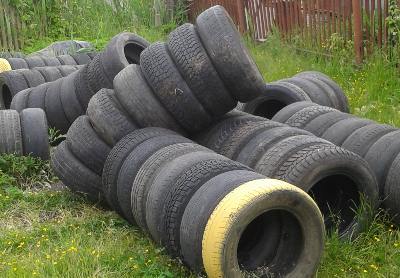

Трубы из покрышек

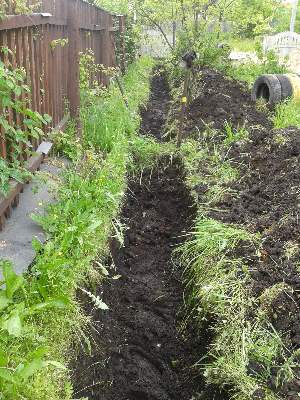

Фотография раскопанной траншеи

Покрышечные трубы готовились заранее и долго лежали на участке, вызывая любопытство соседей. Ждали сухой поры, когда грунтовая вода уйдёт ниже уровня раскопок.

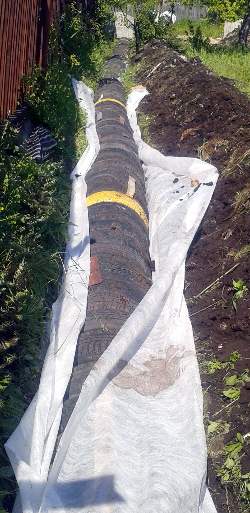

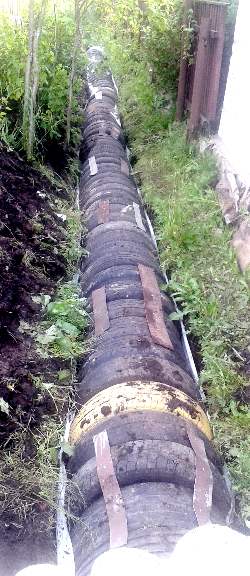

Крепление труб жестью и саморезами

Стыковка труб осуществлялась жестяными полосами с пробитыми отверстиями и саморезами. Следующая секция укладывалась с прижимом к предыдущей и поверху прикручивались две полосы оцинкованной жести

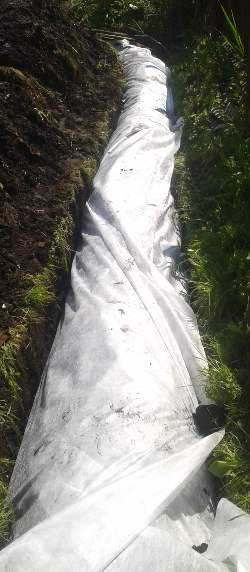

Несмотря на соединение покрышек саморезами соединение получалось не плотным. Много шин было с разрезами, некоторые изделия из-за конструктивных отличий плохо прижимались друг к другу. Как то из-за наличия этих щелей возникли опасения, что труба со временем заплывет, и было решено окружить её слоем спабонда. Материал непосредственно перед укладкой расстилался на дно траншеи и после стыковки кусков трубы заворачивался сверху.

Засыпалось всё песком до уровня на 10-15 сантиметров выше участка. С учётом того, что песок со временем утрамбуется и провалится под покрышки.
