Монтаж трубы тёплого пола

Крепление трубы к пенополистиролу

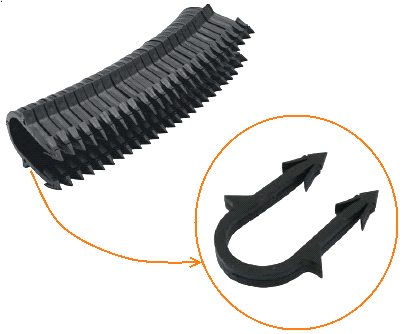

скоба для крепления трубВ комплекте с остальным материалом были закуплены специальные пластиковые скобки (в каталоге — крепёжные шпильки). Крепятся они простым вдавливанием или вбиванием заострённых концов в утеплитель.

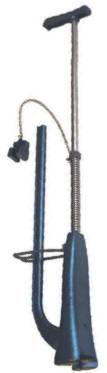

устройство для крепления трубДля подобной работы продаётся даже специальный инструмент, в который вставляется целая кассета таких шпилек.

скобы для крепления труб

Конечно же, приобретать эту приблуду для одноразовой работы накладно. Тем более, что шпильку можно затолкать в утеплитель даже голыми пальцами.

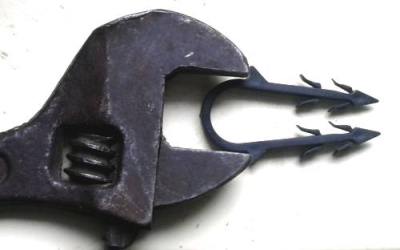

Сначала я загонял эти скрепки при помощи разводного ключа, но как-то не совсем удобно — губки ключа часто соскальзывают.

способ крепления труб тёплого пола

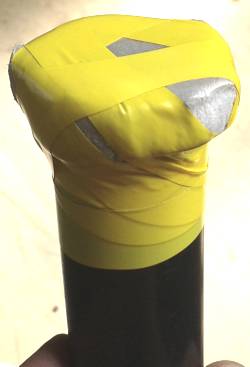

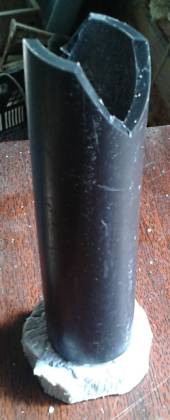

Поэтому для удобства работы приспособил кусок полиэтиленовой трубы ∅ 32 мм. Один конец хитро обрезал (фото), на втором пристроил удобную пятку из пенополистирола.

способ крепления труб тёплого пола   способ крепления труб тёплого пола

Собственно с помощью этого приспособления и крепилась вся труба. Пару раз, правда, его заострённый конец подправлял ножом.

Раскладкаа трубы

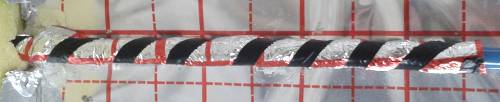

Переходы через стены и температурные швы должны обеспечивать два условия: защита трубы от механических повреждений и дополнительная теплоизоляция (греть стены и через них грунт не нужно). Рекомендуют выполнять их гофрированной трубой, но я для этой цели использовал обрезки фольгированного вспененного полиэтилена. Аккуратно обернул трубку лентой из этого материала и поверх не туго обмотал всё изоляционной лентой.

Изоляция трубы тёплого пола

Так же труба изолировалась в местах, где греть стяжку не нужно, например, под будущей мебелью.

Конечно же, перед укладкой полезно всё ещё раз продумать, ведь соединительные муфты в стяжке не допустимы и каждый контур должен быть уложен целым куском. Так же следует учитывать разницу в теплоотдаче на разных участках пола и, то, что нежелательна черезполосица, в которой некоторые участки тёплые, а другие холодные.

Рекомендуется учитывать и то, что температура воды в трубе не одинаковая — на входе теплее, а обратка холоднее.

Далее несколько схем иллюстрирующих эти принципы

уменьшенный шаг трубок возле внешних стен
Уменьшенный шаг трубок возле внешних стен
Укладка змейкой делает пол неравномерно тёплым
Укладка змейкой делает пол неравномерно тёплым
Двойная змейка тёплого пола
Двойная змейка этот эффект снимает
Укладка улиткой водяного тёплого пола
Укладка улиткой для равномерного распределения тепла

Должен сказать, что вначале все эти схемы немного пугали своей сложностью. Ведь при укладке у вас в руках бухта шланга и с непривычки не понятно, как с ним вписаться в какую либо схему. Успокаивающих момента три.

1. Если не получилось сразу, то можно всё отцепить и переложить по-другому.

2. На трубе есть метраж и по нему можно определить середину будущего контура так, чтобы куска шланга хватило до коллектора.

3. Разница температур в начале и конце контура не так уж и велика и вряд ли без тепловизора более прохладные участки будут заметны

В моём случае вся труба состояла из двух бухт 100 и 200 метров, и предполагалось, что будет три контура по 100 метров. Шаг между трубками предполагался в 10 сантиметров, но впихнуть в эту площадь у меня, как я не старался, получилось только контура длиной 74, 76 и 72 метров. Как раз такие длины и являются оптимальными.
