Фотографии раскладки трубы тёплого пола

Как то сам этот процесс описать довольно сложно, тем более что основные принципы описаны выше.

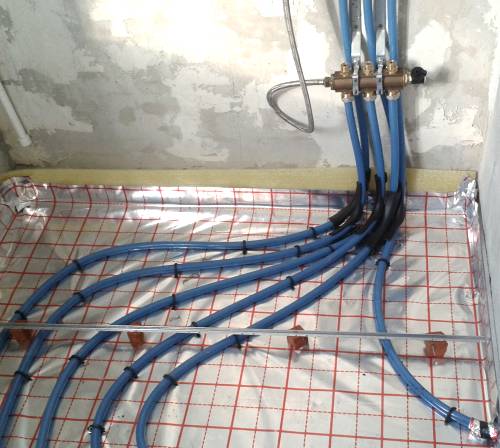

Конец трубы просовывался через стены и сразу же подключался к коллектору. Сделать это подключение можно было и позже, но так спокойнее. Фото сделано в начале укладки второго контура. Первый уже подключен к левым выходам.

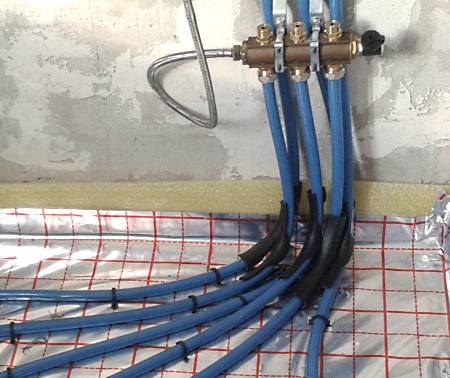

В комплекте к коллекторной группе шли специальные пластиковые поворотные щитки. Они предназначены для защиты трубок выходящих из стяжки

Расстояние от стен рекомендуется — 15 см, шаг укладки — 10 см.

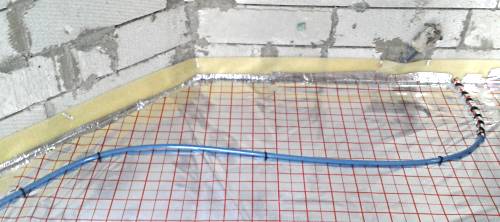

Фото начала укладки.

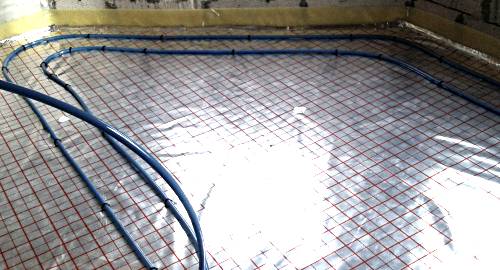

Большой отступ от стены сделан из-за того, что здесь будет стоять газовая плита и шкафчик под мойку — нагрев тут не нужен. Больше отступов под мебель не делал, так как все эти шкафчики и столы штуки передвижные, сегодня так жена расставит, завтра по-другому.

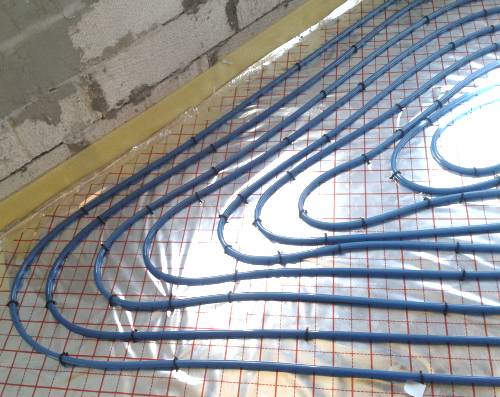

Следующая фотография укладки первого контура. Начало большой улитки. Отступ делается двойной (20 см) так как труба от середины контура будет возвращаться назад, как раз в этом промежутке.

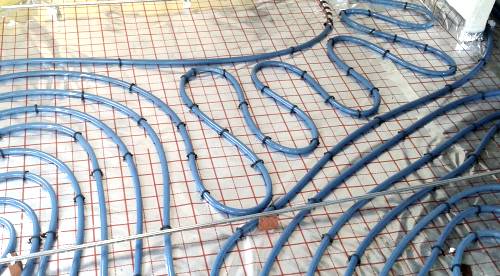

В моём доме много непрямых углов и в этом случае поворачивать трубой уже нужно под более острыми углами. В этом случае петли получаются не совсем красивыми. Труба довольно жёсткая для таких изгибов. При попытке вывернуть её круче выламывает крепёжные шпильки. Можно греть трубку на таких изгибах, но я не рискнул, боялся заломить. Надеюсь, сильно на равномерность нагрева эти петли не повлияют.

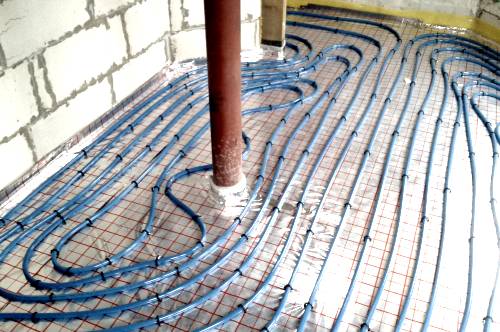

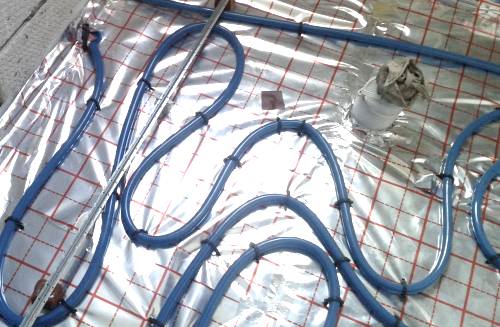

Все эти изгибы, а также невозможность повернуть трубки с малым радиусом изгиба, а так же стремление впихнуть как можно больше этого материала на небольшую площадь создали забавные виды.

Фотографии сделаны после установки штукатурных маяков под уровень стяжки и кое-где они заметны на фото.

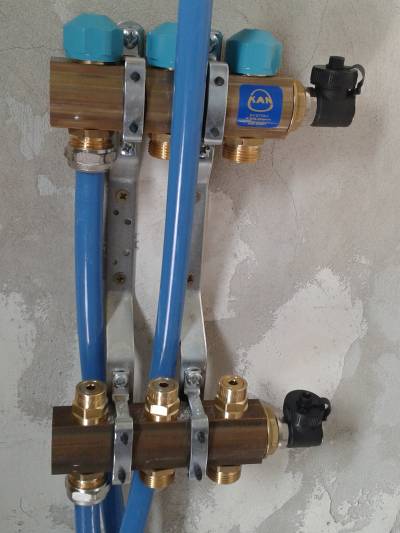

После монтажа вся система должна быть проверена повышенным давлением. Компрессора у меня нет, и для проверки было использовано давление воды в городском водопроводе. Для этого купил два переходника с 1 дюйма на 1/2 П-П и вкрутил их в резьбу обоих коллекторов, дальше обычными гибкими шлангами и тройником 1/2 дюйма и шаровым вентилем подключил всё к водопроводной трубе.

При залитии стяжки трубки тёплого пола должны быть под давлением, это нужно, чтобы избежать деформации трубы. Лично я сомневаюсь, что такую жёсткую трубку сможет деформировать цементный раствор стяжки, но от водопровода всю эту систему не отключал, мало ли, продавим что-нибудь, хоть увижу где вода потекла.

На работу по раскладке трубы тёплого пола я потратил два дня. Всю работу выполнял в одиночку. Было закреплено 222 метра трубы из сшитого полиэтилена на площади 31 м².
