Фото перемещения деревянного сарая

Фундамент под будущее перемещение
Фундамент залитый под будущее перемещение постройки.

Фундамент под перемещение сруба
Фундамент под будущее перемещение сруба.

Следующий этап это установка своеобразных полозьев или балок, по которым сруб будет скользить при перемещении. Чтобы избежать перегиба брёвен в середине пролёта были укреплены дополнительные стойки и доски, предназначенные для предотвращения возможной деформации сруба. Всё описание на странице → Подъём и сдвиг деревянного строения

Подготовка сруба к перемещению на фундамент
Подготовка сруба к перемещению на фундамент

Перемещение постройки осуществлялось гидравлическим двухштоковым домкратом бутылочного типа грузоподъёмностью в 6 тонн. Таким инструментом сложно что-либо двигать в горизонтальном направлении – нет упора. Поэтому смастерили приспособление, позволяющее направлять усилие домкрата в сторону. Первый вариант такой приспособы на следующих фотографиях. Всё описание на странице → Подъём и сдвиг деревянного строения

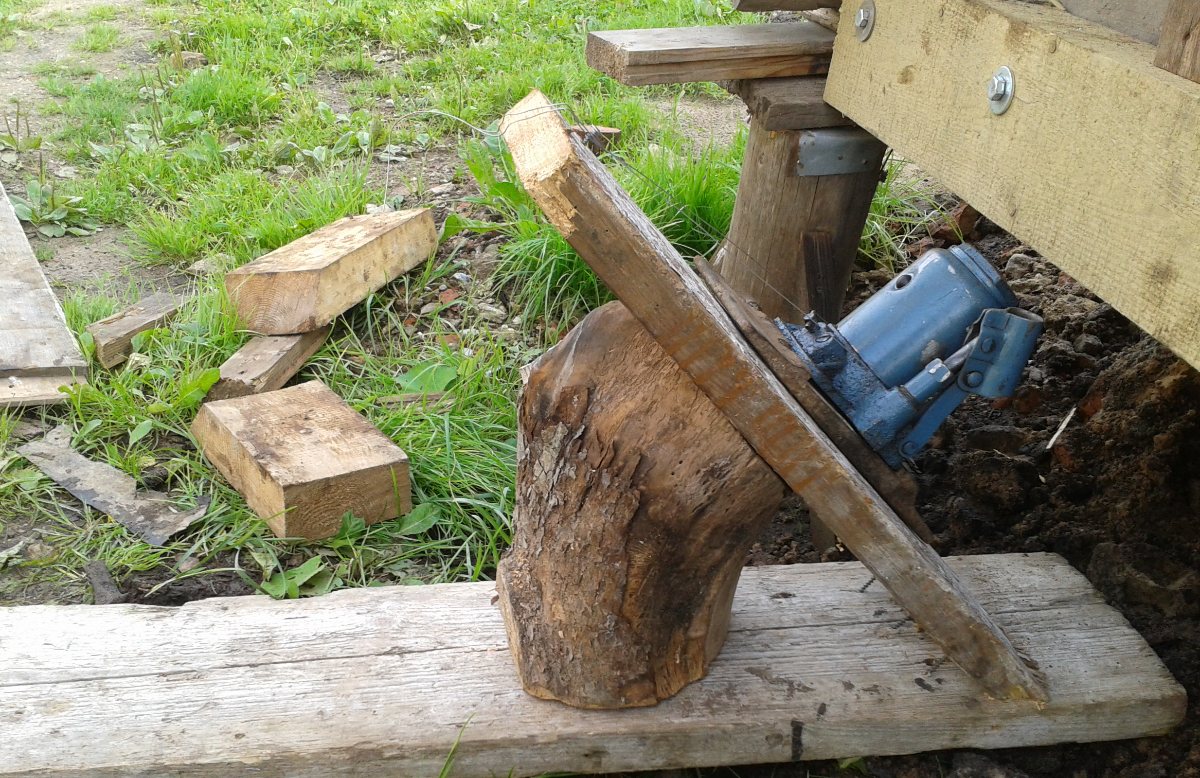

Приспособление для перемещения постройки
Приспособление для перемещения постройки (неудачный вариант).

При работе по сдвигу на опорах с противоположной стороны устраивались самодельные подшипники качения. Шлифмашинкой из стального кругляка диаметром 16 мм нарезались бочонки. Также применялись стальные пластины толщиной 4 мм. Всё описание на странице → Подъём и сдвиг деревянного строения

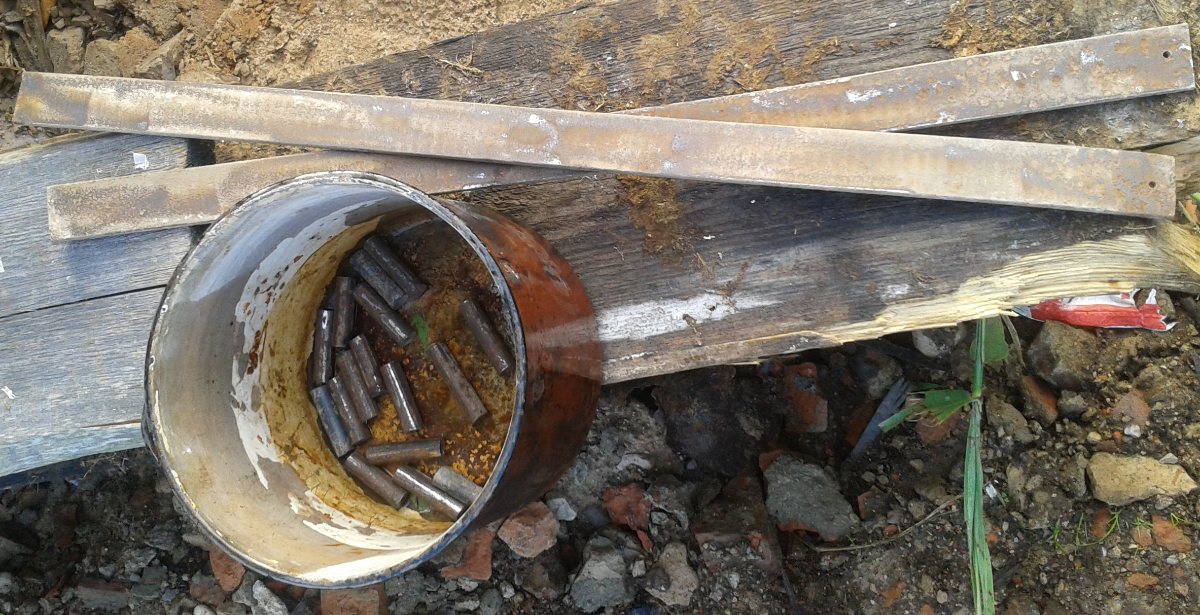

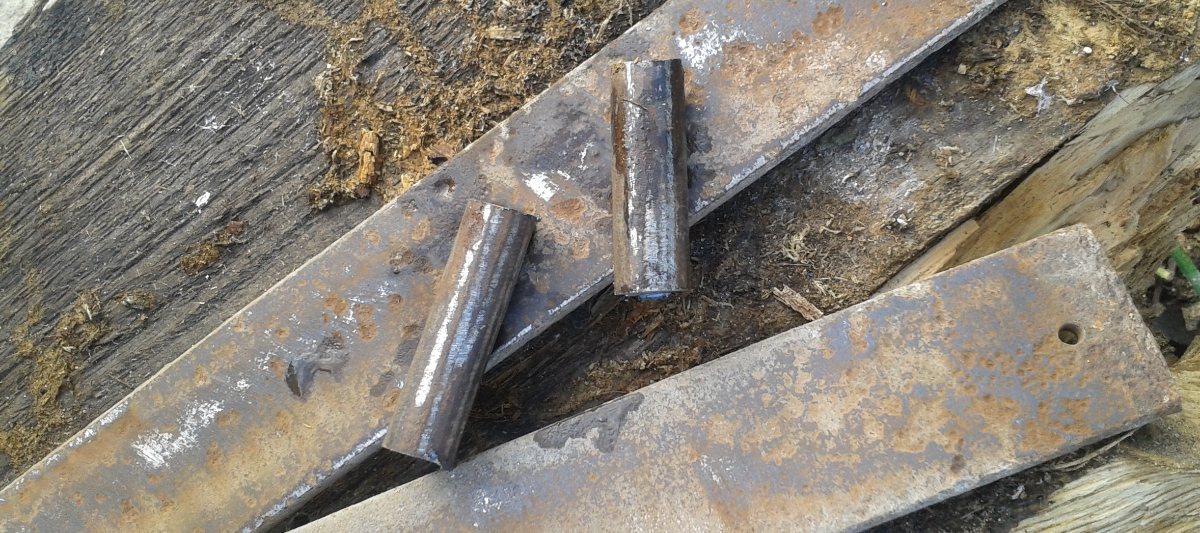

Детали подшипника для сдвига здания Детали подшипника для сдвига здания
Детали подшипника для сдвига здания.

Рабочие поверхности пластин густо смазывались солидолом. Далее домкратом приподымалась стенка и под неё укладывались последовательно: доска, стальная пластина, бочонки, опять пластина и опять доска. Всё с таким расчётом, чтобы брёвна проехали хотя бы сантиметров 20-30. Всё описание на странице → Подъём и сдвиг деревянного строения

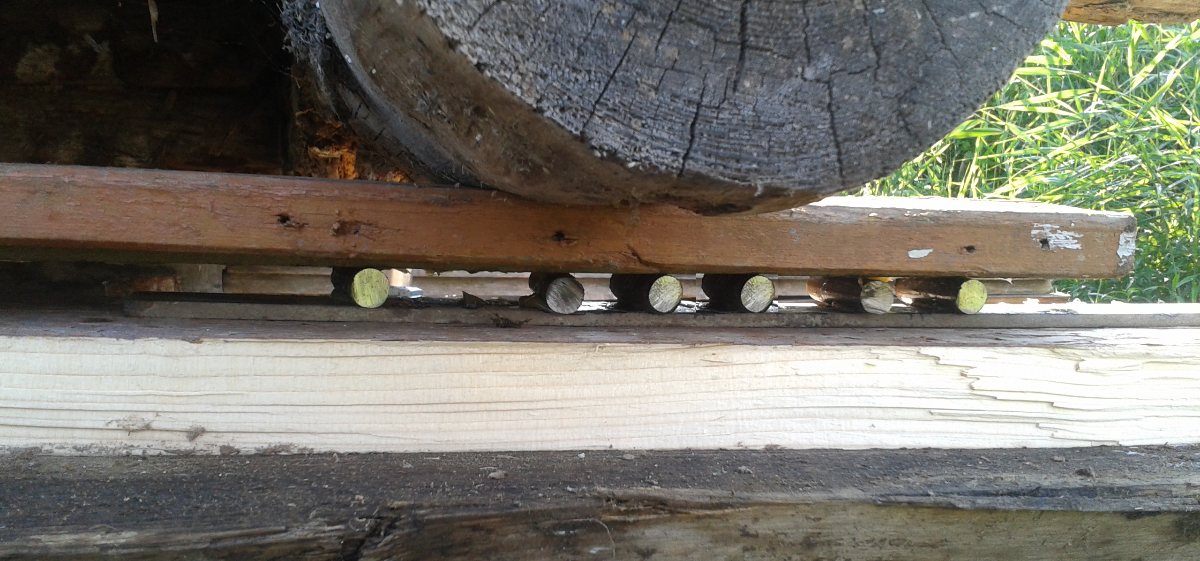

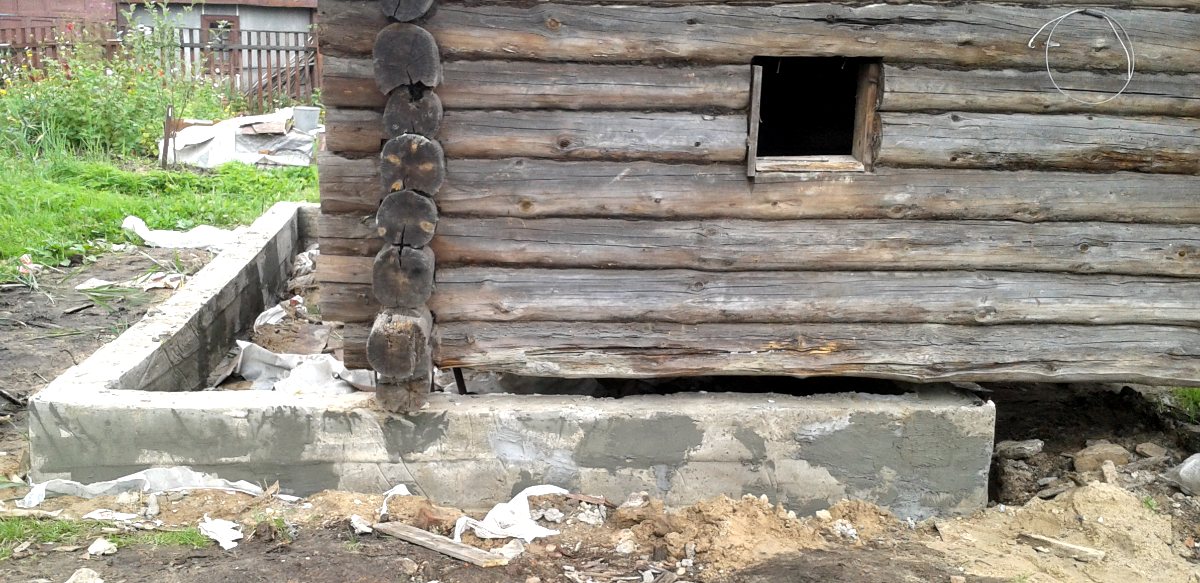

Подшипник под стеной для перемещения постройки
Подшипник под стеной сруба для сдвига сарая

Для того, чтобы рабочая головка домкрата не соскальзывала и не проваливалась в деревянную поверхность использовался отрезок металлического уголка толщиной 5 мм. Такой зацеп при сдавливании брёвен в сторону оказался очень надёжным. Грани уголка врезались в древесину, а угол не соскальзывал с рифлёной головки поршня. Всё описание на странице → Подъём и сдвиг деревянного строения

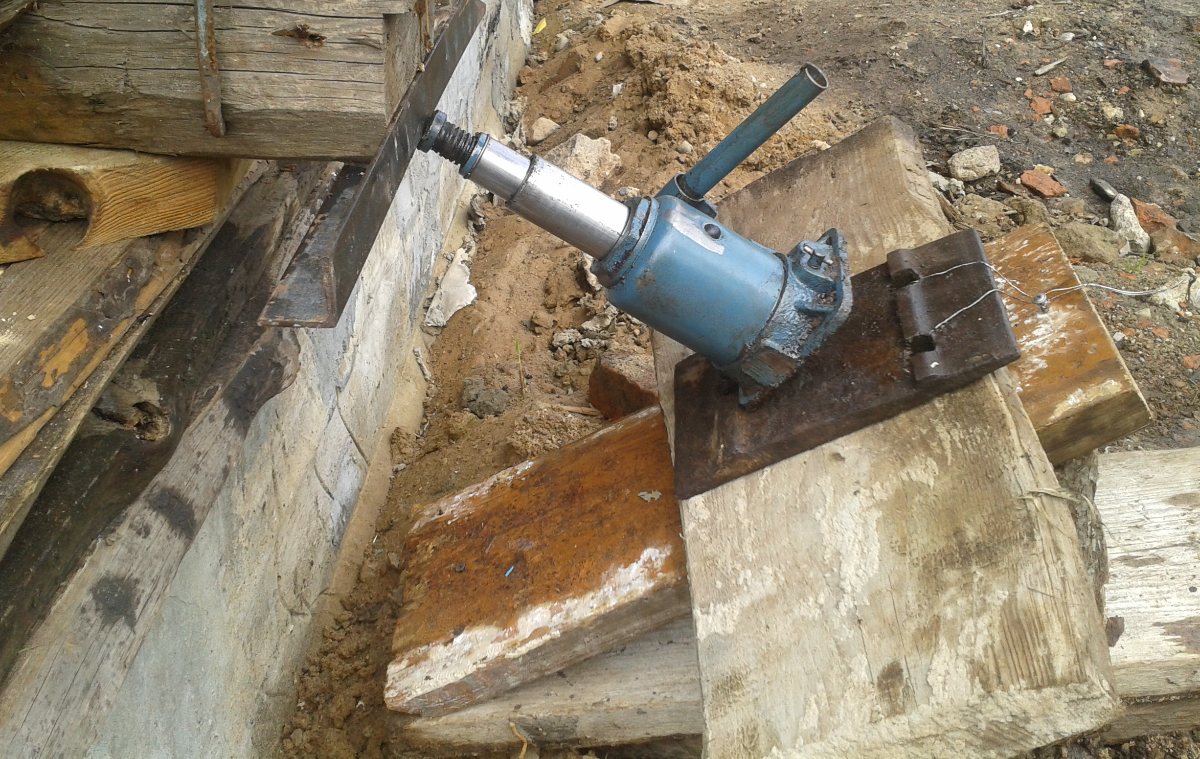

Опора под домкрат для сдвига здания
Опора под домкрат для сдвига здания.

В таком положении домкрата при его работе наблюдался интересный эффект. В начале при выталкивании гидравлического поршня сруб приподымался почти не смещаясь в сторону. Потом, при почти полном выдвижении домкрата строение резко сдвигалось в сторону сразу сантиметров на 20. Домкрат при этом соскальзывает с креплений и заваливается в сторону наклона. Всё описание на странице → Подъём и сдвиг деревянного строения

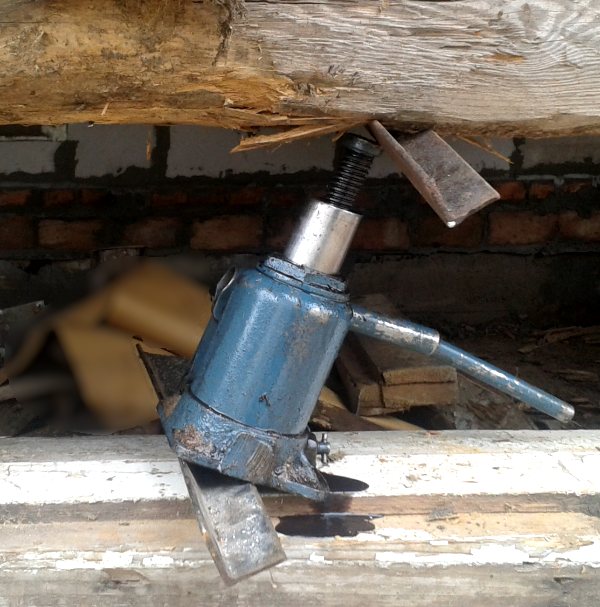

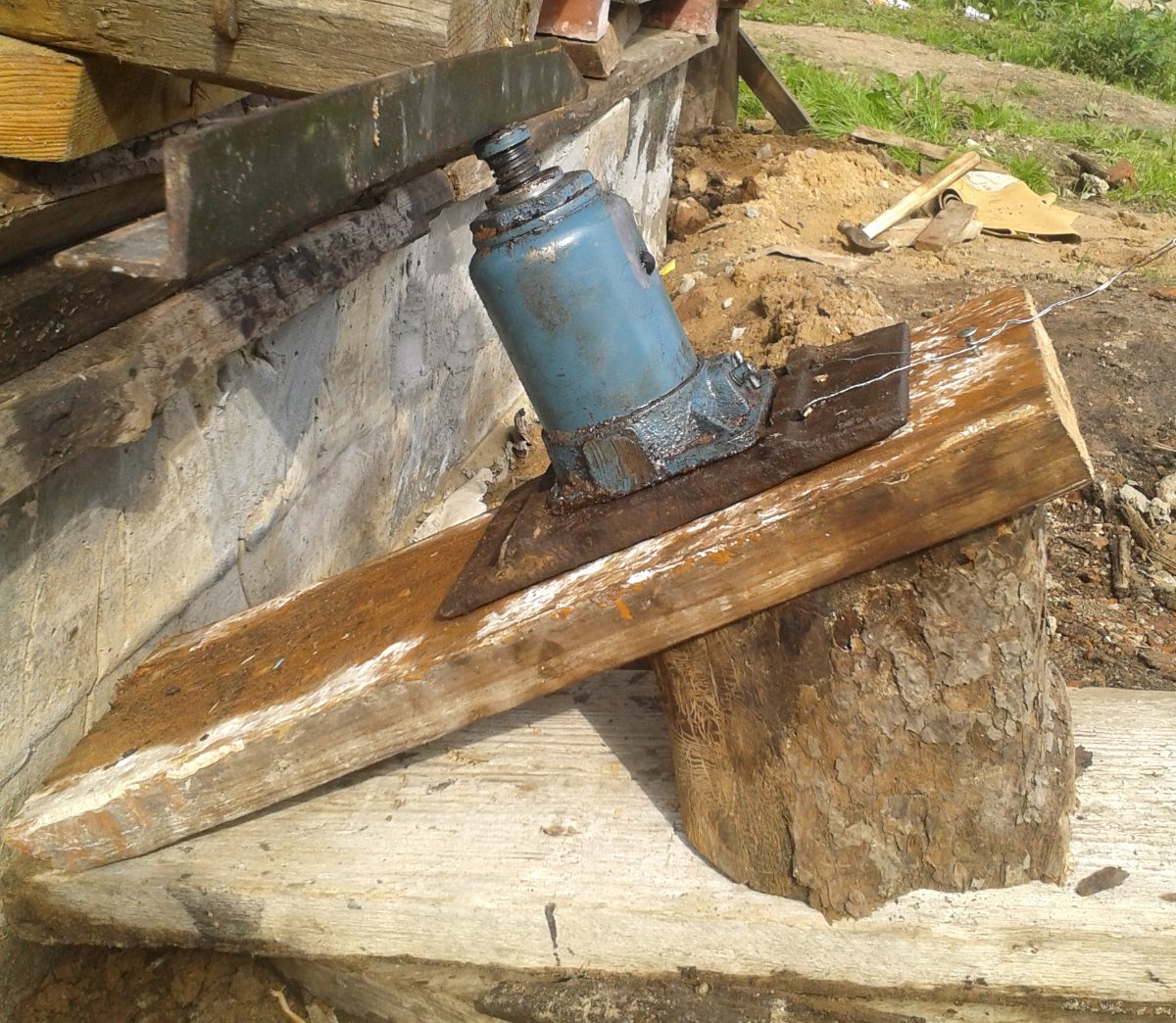

Положение домкрата после сдвига здания
Положение домкрата после сдвига здания.

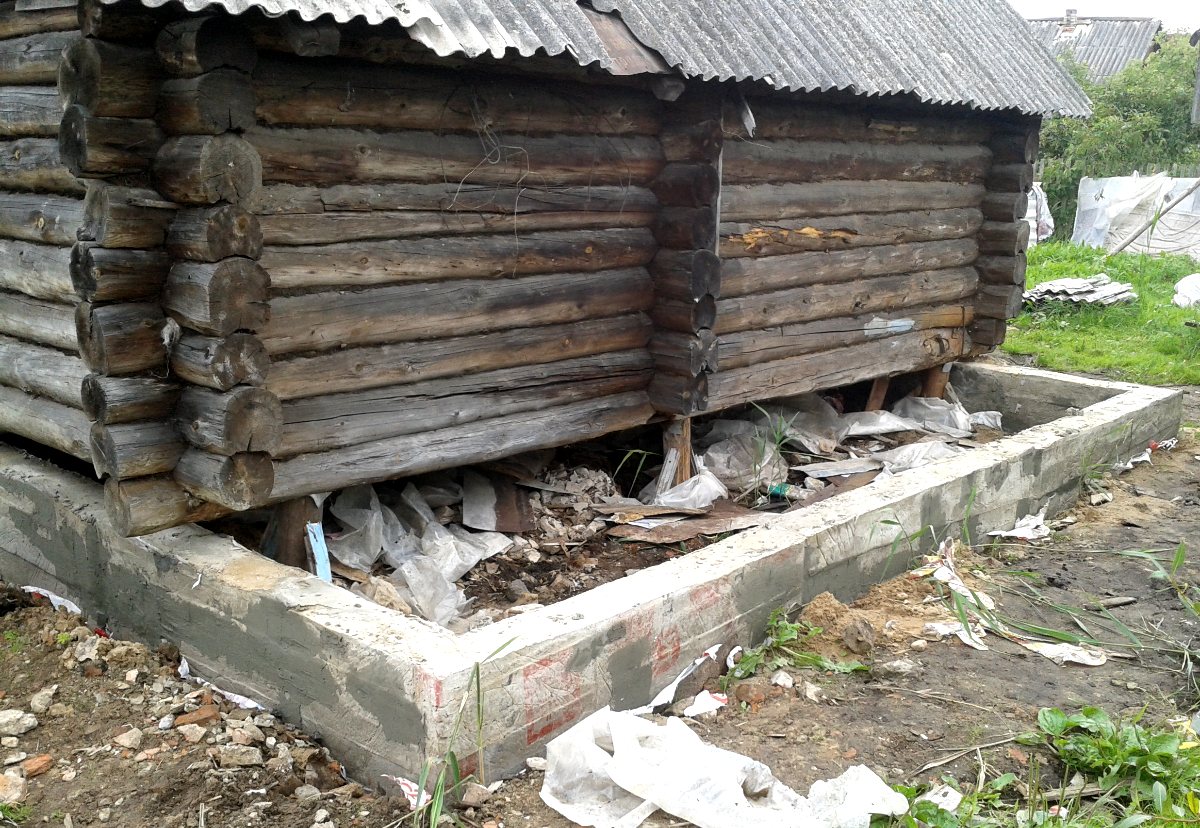

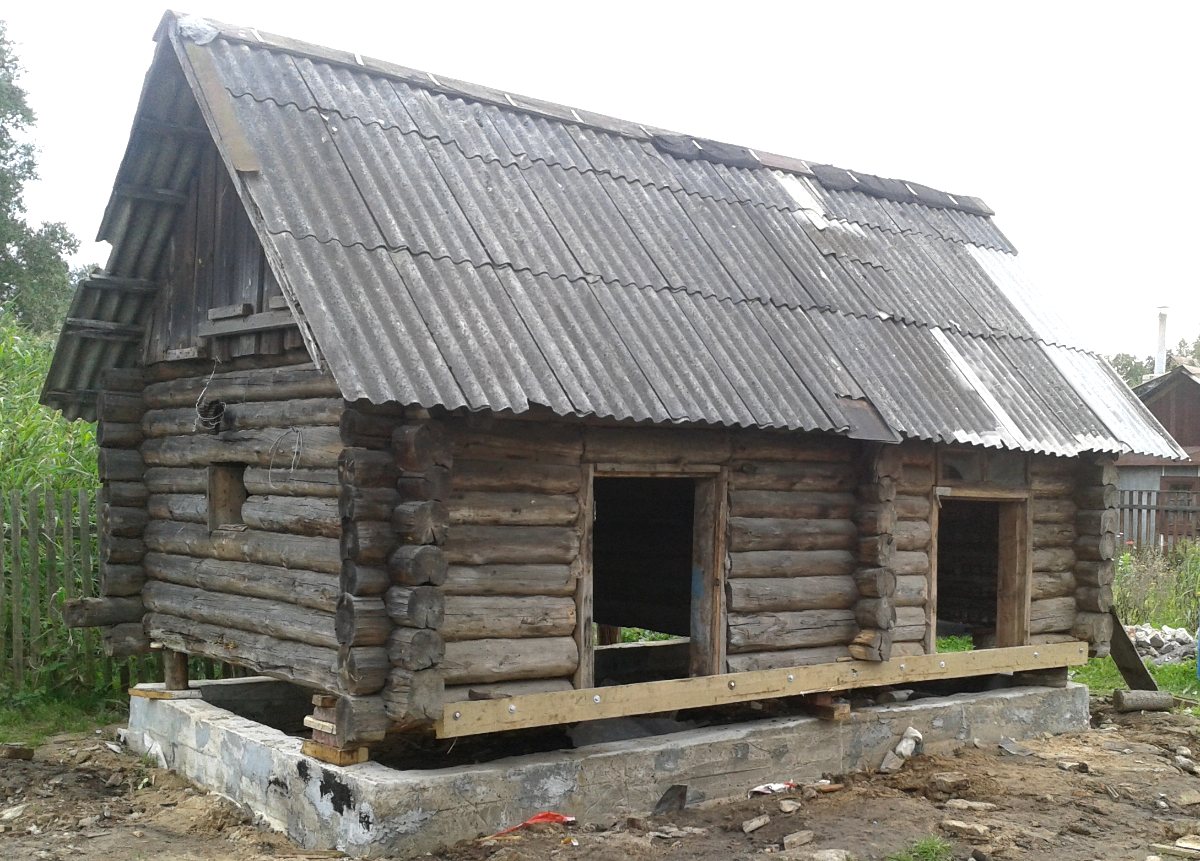

Старый сарай на новом фундаменте
Старый сарай на новом фундаменте.

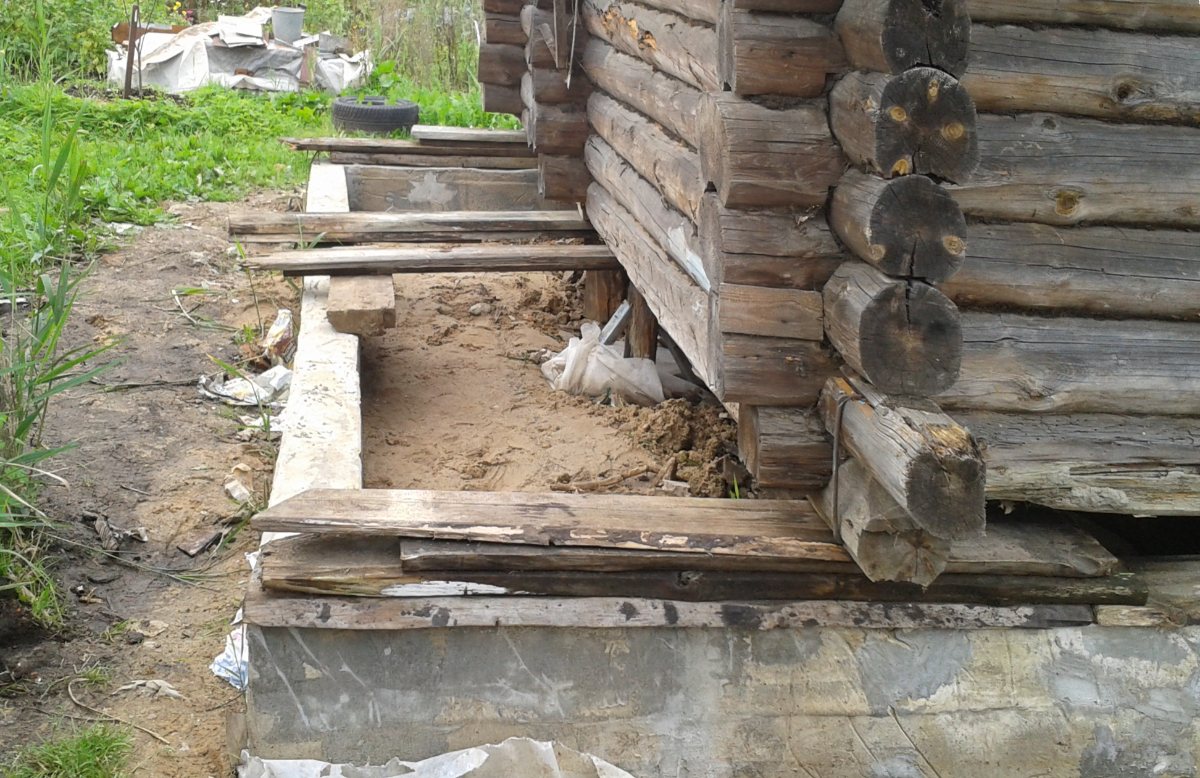

Сдвиг брёвен сруба на небольшие расстояния
Сдвиг брёвен сруба на небольшие расстояния.

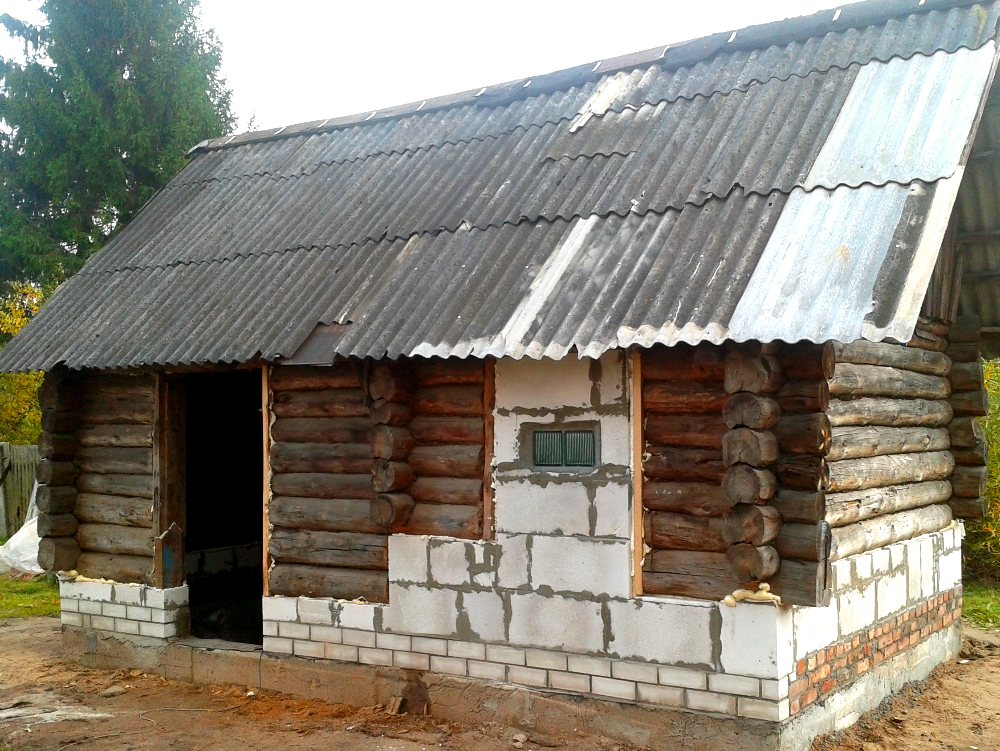

Сарай после подкладки газосиликатных блоков
Сарай после подкладки газосиликатных блоков.
