Подъём и сдвиг деревянного строения
Сарайчик этот изначально планировали снести – старенький, гниловатый и неказистый. Но как-то с финансами не задалось, и эту хозпостройку, размером 3х5 метров, решено было отреставрировать и облагородить.
По типу стен такую конструкцию называют четырёхстен с перерубом. То есть брёвна по периметру цельные, но примерно в середине длинных стен врублены брёвна перегородки.
Здание было построено вообще без фундамента, на небольшой подсыпке песка. Грунт на участке – торфяник и при подъёме грунтовых вод весной и после дождей в этом сарае чавкала вода. В меньшем отделении когда-то была баня. В большем – явно держали свиней. В общем, вид как внутри, как и снаружи весьма печальный.
Опыт подъёма сруба и ремонта фундамента уже был, и подобная работа совсем не пугала. Более того, интересно было усложнить задачу и не только отремонтировать и приподнять сруб, но и сдвинуть его подальше от дома, тем самым увеличить внутренний дворик.

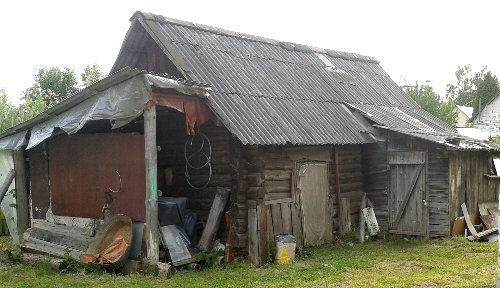

Фотография сарая до ремонта.
Увеличить фото
Этапы работы.
1. От сруба убираются всё, что невозможно поднять вместе с ним – обычно пристройки и навесы.
2. Дополнительное крепление стен. Всё что в процессе подъёма может перекосить и оторвать нужно скрепить дополнительными скобами и балками.
3. Отрыв от грунта и удаление гнилых венцов.
4. Подъём сруба на высоту будущего фундамента.
5. Монтаж опалубки и заливка фундамента.
6. Сдвиг сруба на новое место.
7. Подъём на нужную высоту и выравнивание.

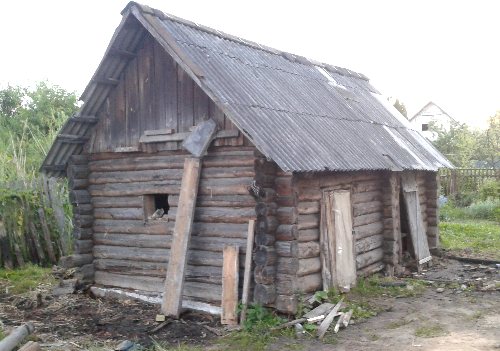

Сначала разобрали навес.
Увеличить фото

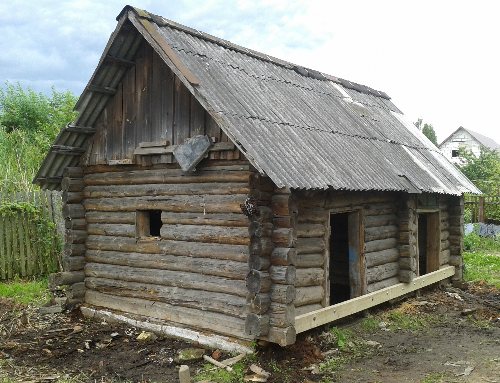

Затем демонтировали пристройку.
Увеличить фото

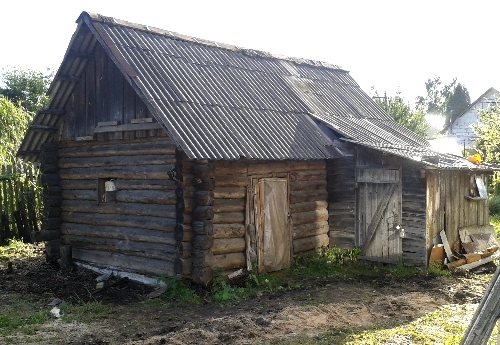

С другой стороны сарая был ещё и покосившийся туалет, но мы не будем его показывать.
Из-за дверных проёмов сруб понизу одной из стен оказался не связанным, поэтому для подъёма и перемещения эту стену скрепили балкой. Балка – деревянный брус сечением 150 на 75 мм. Крепление осуществлялось шурупами 200х10 мм в тех местах, где конструкция могла разойтись – в дверных косяках и брёвнах.

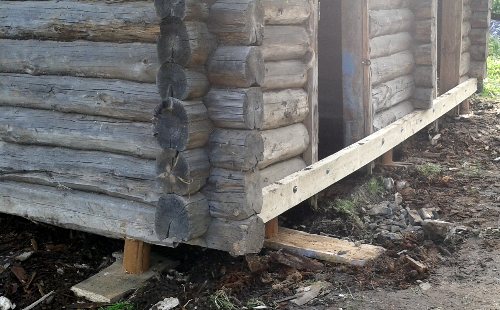

Балка, скрепляющая нижний венец.
Увеличить фото
Начало подъёма совпадает с удалением сгнивших нижних венцов сруба. Домкрат устанавливается под выступающие наружу брёвна угла. Угол приподымается и ставится на подпорку. После подъёма второго угла сгнившее бревно легко вынимается.
Вывешивание стен следует проводить, избегая больших перекосов сруба. Впрочем, опирая пятку домкрата в доску, лежащую на мягком грунте, больших подъёмов вы не получите. Так, при ходе штока домкрата в 20 см, примерно на 5-7 см доска прогибается и утапливается в землю. Плюс бревно деформируется в месте упора домкрата на 4-6 см. То есть, в итоге, за один подъём здание поднимается на 7-9 см. Если же учесть, что после опускания поршня почти так же просядет опорный столбик, то в итоге хорошо, если угол подымется на 4 см. На эту тему страница – Подъём дома домкратом
Удалён нижний венец и сруб на опорах.
Увеличить фото
Поднимая постройку на опоры, стоит задуматься об устойчивости всей конструкции. Хороший порыв ветра или очередной подъём угла могут свалить в сторону все эти опоры. Поэтому, когда высота до нижних брёвен стала больше 40 см, были собраны более основательные стойки с дополнительными упорами. Чтобы усилить устойчивость выставлялись они с разными направлениями упоров

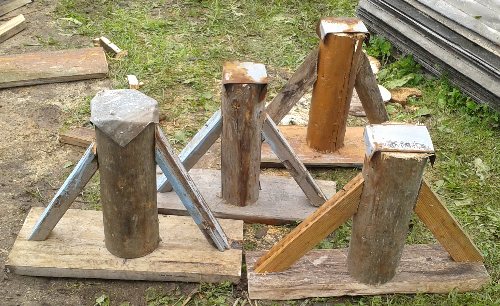

Стойки с дополнительными упорами
Увеличить фото
Подъём на такую высоту был необходим для заливки фундамента. Как то хотели поднять этот сарай и оторвать его повыше от грунтовых вод.

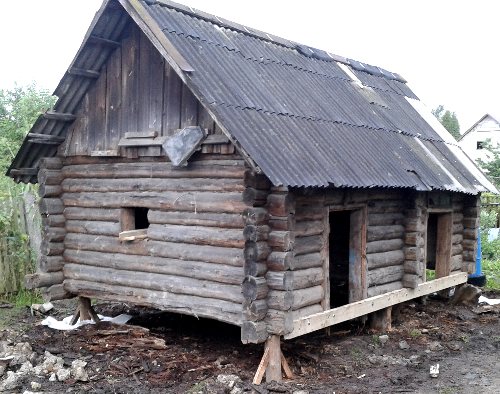

Сарай, поднятый на стойки
Увеличить фото
После установки на стойки залили фундамент. Этот этап на фотографиях не отображён. Опалубка была собрана из старых досок, а не так как рекомендуют в правильных книжках (страница Устройство опалубки)
До следующего этапа работ бетону дали 4 недели на созревание, причём первую неделю фундамент прямо в опалубке обильно поливали водой. (страница Уход за созревающим бетоном)

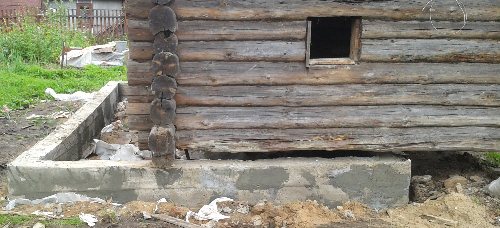

После заливки фундамента.
Увеличить фото
Следующий этап это установка своеобразных полозьев или балок, по которым сруб будет скользить при перемещении. Чтобы избежать перегиба брёвен в середине пролёта были укреплены дополнительные стойки и доски, предназначенные для предотвращения возможной деформации сруба
Подготовка сруба к перемещению.
Увеличить фото
По такому же принципу доски укладывались и с другой стороны сарая. Такая подстраховка необходима ещё и потому, что при сдвиге сруб перемещается не плавно, а рывками и если перемещаясь нижнее бревно не найдёт опоры то можно завалить всё строение.

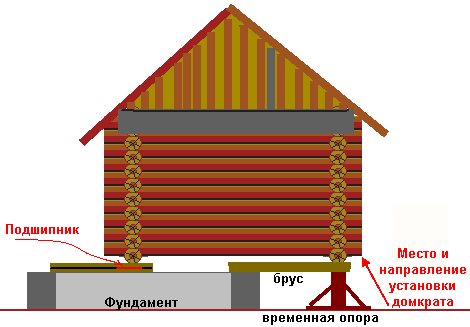

Схема подготовки здания к сдвигу
Перемещение постройки осуществлялось гидравлическим двухштоковым домкратом бутылочного типа грузоподъёмностью в 6 тонн. Таким инструментом сложно что-либо двигать в горизонтальном направлении – нет упора. Поэтому смастерили приспособление, позволяющее направлять усилие домкрата в сторону. Первый вариант такой приспособы на следующих фотографиях.
Неудачное приспособление для сдвига сруба.
Увеличить фото
Первый блин вышел комом. Вся эта конструкция при упоре в сруб начинала выскальзывать в сторону. То есть вектор силы, вжимающей в грунт, оказался недостаточным. Забивка дополнительных штырей и упоров позади этого станка и в опорную доску оказалась не эффективной. Забивать, а потом вытягивать всевозможные колья при каждом перемещении домкрата довольно трудоёмко.
Более удачный вариант получился при уменьшении высоты доски. Когда верхняя плоскость приспособления была смонтирована под углом 30 градусов к горизонту, то всё стало работать как надо. То есть, в этом случае не требовалось ни каких дополнительных упоров, и станок достаточно хорошо упирался в грунт за счёт веса приподымаемого сруба.

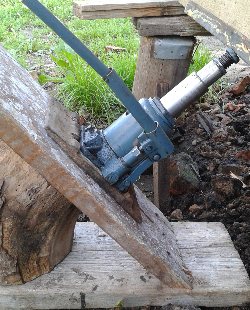

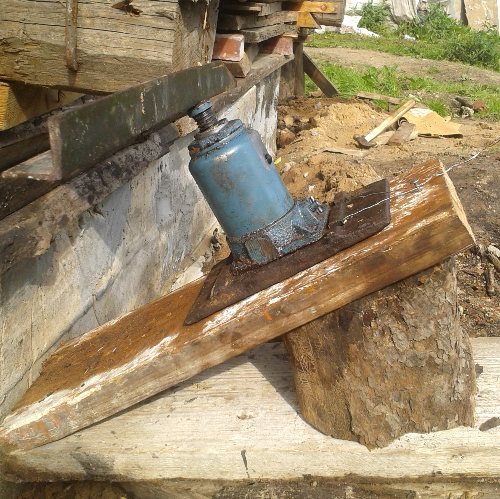

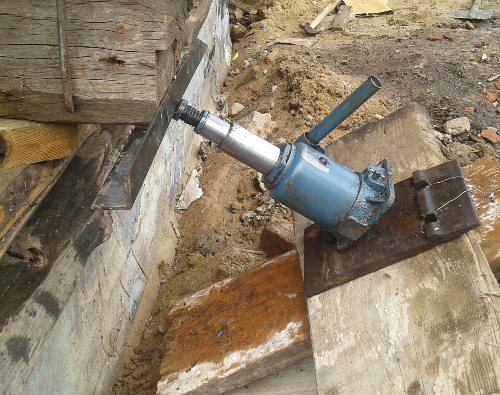

Приспособление для сдвига деревянного строения.
Увеличить фото
Для того, чтобы рабочая головка домкрата не соскальзывала и не проваливалась в деревянную поверхность использовался отрезок металлического уголка толщиной 5 мм. Такой зацеп при сдавливании брёвен в сторону оказался очень надёжным. Грани уголка врезались в древесину, а угол не соскальзывал с рифлёной головки поршня.
В таком положении домкрата при его работе наблюдался интересный эффект. В начале при выталкивании гидравлического поршня сруб приподымался почти не смещаясь в сторону. Потом, при почти полном выдвижении домкрата строение резко сдвигалось в сторону сразу сантиметров на 20. Домкрат при этом соскальзывает с креплений и заваливается в сторону наклона.
Домкрат после сдвига стены.
Увеличить фото
При работе по сдвигу на опорах с противоположной стороны устраивались самодельные подшипники качения. Шлифмашинкой из стального кругляка диаметром 16 мм нарезались бочонки. Также применялись стальные пластины толщиной 4 мм.

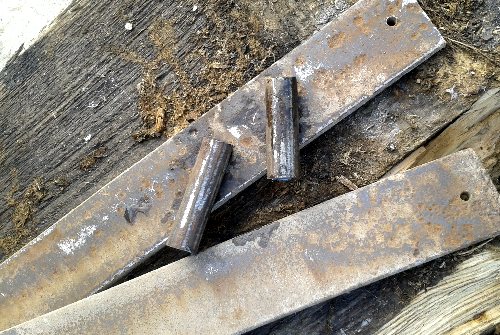

Пластины и бочонки для подшипников.
Увеличить фото
Рабочие поверхности пластин густо смазывались солидолом. Далее домкратом приподымалась стенка и под неё укладывались последовательно: доска, стальная пластина, бочонки, опять пластина и опять доска. Всё с таким расчётом, чтобы брёвна проехали хотя бы сантиметров 20-30.

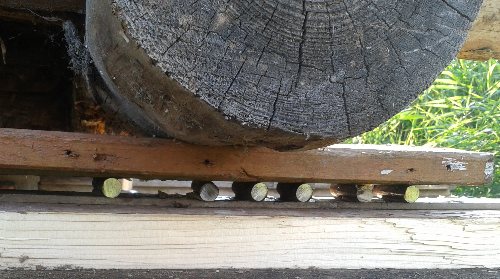

Подшипник для сдвига сруба
Увеличить фото
Таких подшипников использовалось четыре, все под противоположной от домкрата стеной.
Возможно использование стальных бочонков не самый оптимальный вариант, так как после двух-трёх толчков приходилось приподымать стену и заново собирать эти подшипники. Вероятно, достаточно было смазанных стальных или жестяных пластин без элементов качения, но такой вариант остался не опробованным.
Оставлять же заднюю стенку просто на не струганных и не смазанных досках плохой вариант. По крайней мере, в нашем случае сдвигать стену по сухим доскам не получалось.
Здание толкалось поочерёдно с двух углов. Но всё равно сруб периодически приходилось выравнивать с боков.
У таких подшипников есть ещё один недостаток – они слишком хорошо работают. Соответственно когда надо сдвинуть сруб на 3-4 сантиметра, а не на 20, то лучше их не использовать – рискуете скинуть постройку с опор. В таком случае лучше обойтись смазанными пластинами без элементов качения.

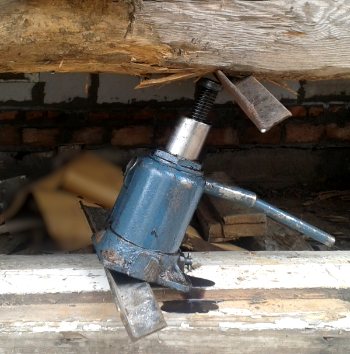

Сдвиг на небольшие расстояния и корректировка положения стен осуществлялась более простым способом. Домкрат то же ставился с наклоном, но такое положение достигалось посредством металлических уголков. Грани уголка под давлением врезаются в древесину и не скользят.
Сдвиг брёвен сруба на небольшие расстояния
Увеличить фото

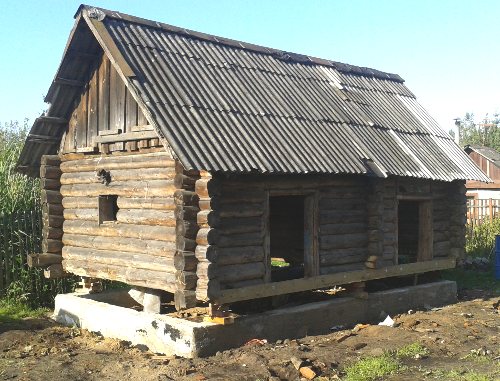

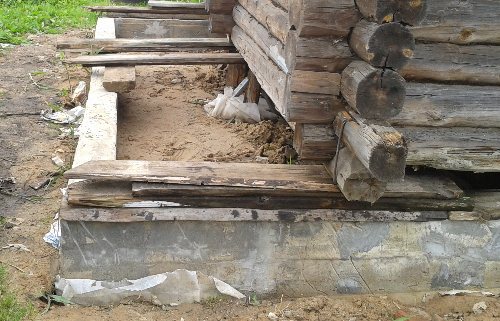

Перемещённый и поднятый над фундаментом сарай
Увеличить фото

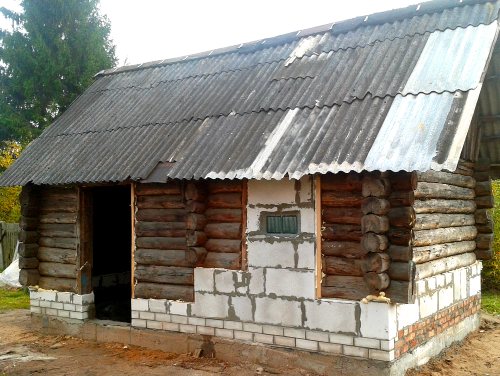

Напоследок один из промежуточных этапов реконструкции – сарай после подкладки газосиликатных блоков и кирпичей.
Сарай после подкладки газосиликатных блоков
Увеличить фото
