Подготовка оснований под фундамент

В этом разделе рассказывается именно о подготовке основания, а не о подготовке самой строительной площадки.

Подготовка основания – это та часть работы, которая относится к подготовке грунта быть основанием под будущим фундаментом.

Подготовка основания – первый этап строительных работ, который может включать комплекс мероприятий, зависящий от вида и состояния грунта.

Подготовка основания для индивидуальных застройщиков сводится, как правило, к осушению участка (если требуется). Все остальные мероприятия по улучшению свойств грунта-основания, приведенные ниже, используются в индустриальном строительстве с привлечением сложных и тяжелых механизированных средств, с расходом большого объема специальных химических составов. Именно поэтому информация о подготовке основания здесь будет дана в ознакомительном формате.

Осушение участка застройки

Если участок застройки затоплен, то делают дренаж (Рисунок 10). Вид дренажа определяют грунтовые условия, рельеф местности и располагаемые средства. Дренаж может быть естественным, когда вода уходит самотеком (Рисунок 21, а); и принудительный, когда вода откачивается насосом (Рисунок 21, б).

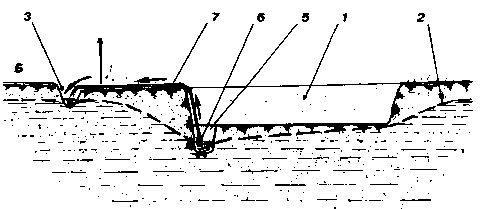

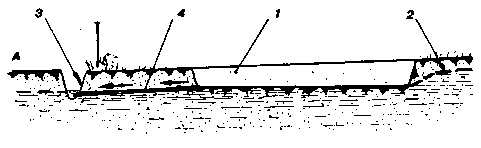

Рисунок 21. Устройство дренажа строительной площадки
А – естественный; Б – принудительный;
1 – котлован (траншея); 2 – уровень грунтовых вод; 3 – придорожный кювет; 4 – дренажная труба; 5 – приямок; 6 – насос; 7 – водоотливная труба

Строительное водопонижение выполняется при возведении подземной части здания. В водонасыщенных скальных, обломочных или галечных грунтах применяют открытый водоотлив с применением центробежных насосов.

В мелкозернистых грунтах открытый водоотлив приводит к оплыванию откосов и траншей, к разрыхлению грунта в основаниях под фундамент. Здесь целесообразно применять глубинное водопонижение уровня грунтовых вод. В этих случаях воду отбирают из заранее пробуренных скважин с глубины 4…10 м, применяя центробежные или вакуумные насосы.

Для осушения пылеватых и глинистых песков, супесей, суглинков, лессовых суглинков применяют установки вакуумного водопонижения.

Открытое водопонижение не следует выполнять, если возникает восходящая суффозия, сопровождающаяся выносом с водой частичек грунта, которые отлагаются у выходов струек воды из грунта. Вымывание мелких минеральных частиц происходит с возрастающей интенсивностью и может привести к потере несущей способности грунта в самых непредсказуемых местах.

Сезонное изменение уровня грунтовых вод может сказаться на выборе времени возведения фундамента. В этой связи устройство фундамента часто планируют ближе к осени, когда уровень грунтовых вод спадает, когда верховодка не мешает проведению земляных работ.

Возведение столбчатого или столбчато-ленточного фундамента по технологии ТИСЭ не требует проведения осушительных мероприятий. Даже заполнение скважины бетоном можно выполнять без удаления из неё воды, с некоторыми технологическими приемами.

Устройство грунтовых подушек

Один из наиболее распространенных методов улучшения работы слабонесущих грунтов является устройство грунтовых подушек. Оно сводится к замене слабого грунта непосредственно под подошвой фундамента на подушку из прочного грунта, песка, гравия, щебня, шлака, строительных отходов… (Рисунок 22).

Толщину подушки назначают исходя из того, что давление от неё на слабонесу- щий грунт не превысит его расчетного сопротивления. Как видно из рисунка, ширина нижней части подушки определится её толщиной и углом распределения давления а. Этот угол зависит от состава подушки и находится в пределах 30…45°.

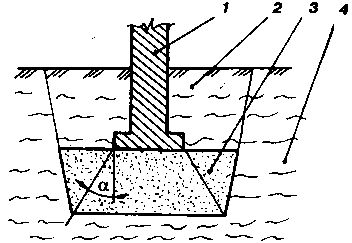

Рисунок 22. Устройство песчаной подушки, заменяющей слабый грунт:
1 – фундамент; 2 – обратная засыпка, 3 – песчаная подушка; 4 – слабонесущий фунт

Устройство фундамента начинается с создания котлована под размещение подушки. Грунт подушки по мере заполнения котлована проливают водой и уплотняют, доводя верхнюю поверхность подушки до проектной отметки. После создания самого фундамента обратную засыпку котлована выполняют удаленным слабонесущим грунтом.

Уплотнение грунтов

Уплотнение грунта применяется для устройства грунтовых и песчаных подушек, устранения просадочных свойств макропористых грунтов, насыпных грунтов. Уплотнение ведется при создании определенной влажности. При песков и супесей на один кубометр грунта потребуется 100…150 л воды, а на уплотнение суглинка или глины – 150…240 л. При излишней влажности грунта требуется устройство дренажа. В строительстве применяют различные виды уплотнения, каждый из которых может быть реализован несколькими способами.

Поверхностное уплотнение используют для устройства песчаных и грунтовых подушек, устранения просадочности макропористых и рыхлых песчаных и насыпных грунтов; оно может выполняться с применением различных механизированных средств (табл. 10).

При уплотнении грунта тяжелыми трамбовками массой от 1 до 10 т, их подъем и сбрасывание производится с помощью крана с высоты 4…8 м и более. Число ударов трамбовкой по одному следу – около 8…12 раз.

В некоторых случаях при уплотнении в зону трамбования подается щебень, кирпичный бой или фракции, полученные при переработке разрушенных бетонных конструкций.

Глубинное уплотнение может выполняться следующими способами:
– погружение вибратора на тросе с помощью крана (применяют для уплотнения грунтов на глубине от 1 до 10 м);
– погружение стержня, прикрепленного к вибратору (применяют для уплотнения грунтов до глубины 5…20 м);
– уплотнение взрывом (для уплотнения просадочных лёссовых грунтов);
– с помощью песчаных или грунтовых свай, создаваемых при заполнении скважин песком с послойным его уплотнением (для уплотнения макропористых просадочных грунтов, пылеватых и мелких песков, сильносжимаемых заторфованных грунтов).

Закрепление грунтов

Для повышения несущей способности слабых грунтов применяют различные способы их закрепления, осуществление которых может выполняться строительными организациями, оснащенными соответствующими механизмами и расходными материалами.

Силикатизация мелких и пылеватых песков, плывунов – упрочнение грунта через нагнетание в него (при помощи инъекторов) химических растворов, которые, реагируя между собой, образуют гель кремниевой кислоты. Инъектор для грунта – это подобие медицинского шприца, но только очень большого размера (диаметр 30…75 мм), в котором выход химикатов осуществляется через его перфорированную боковую поверхность. Химикаты внедряются в грунт под давлением 3…6 атм. и расходятся в нем, образуя зону уплотненного грунта диаметром 0,6…2 м (в зависимости от коэффициента фильтрации грунта).

Для закрепления мелких песков применяют двухрастворный и однорастворный способы. Первый заключается в поочередном нагнетании в грунт растворов силиката натрия (жидкое стекло) и хлористого кальция, а второй – в нагнетании раствора фосфорной кислоты с жидким стеклом. Предел прочности закрепленного грунта:

4…5 кг/см² – для мелких и пылеватых песков;

15…30 кг/см² – для крупных и средних песков.

Радиус закрепления грунта вокруг одного цнъектора в зависимости от степени фильтрации грунта – 0,4… 1,0 м.

Силикатизация лёссовых грунтов выполняется через нагнетание в грунт только жидкого стекла, который закрепляется солями, содержащимися в грунте. Предел прочности закрепленного грунта – 6…8 кг/см² при радиусе закрепления грунта вокруг одного инъектора – около 1 м.

Смолизация грунта – нагнетание в грунт синтетических (карбомидных) смол. После закрепления лёссовидных грунтов они теряют просадочность и становятся практически водонепроницаемыми, имея предел прочности – 7…15 кг/см². (При смолизации песка предел прочности – 10…25 кг/см²).

Битуминизация грунта применяется для закрепления крупнозернистых и обломочных пород. Разогретый битум или холодная битумная эмульсия по трубам нагнетается в грунт. Битуминизация применяется для предупреждения фильтрации грунтовых вод. Грунт превращается в подобие асфальта.

Цементация грунта применяется для закрепления песчано-гравийных грунтов. Смесь воды и цемента (0,8 : 1) подается через инъекторы под давлением. Расход раствора составляет около 0,3 м³ на 1 м⊃ укрепляемого грунта.

Использование высоконапорных инъекций заключается в погружении устройства для перемешивания грунта с вяжущим материалом. Устройство снабжено специальными соплами, через которые подается раствор под давлением 150 атм. Это позволяет быстро погрузить инъектор и создать прочный массив диаметром до 3 м.
