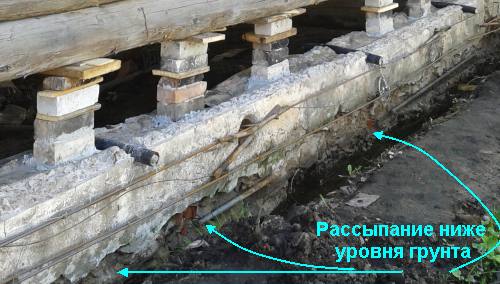

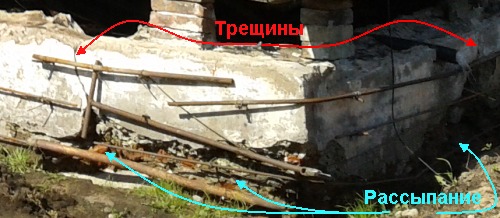

Следующие фотографии показывают состояние старого фундамента - во многих местах его поверхность рассыпалась. Имелись несколько сквозных трещин возле углов. Фотографии сделаны уже после армирования, поэтому на них заметно множество металлических предметов навязанных на фундамент.
Может быть это и излишне, но учитывая торфянистость грунта, на котором стоит наш дом, мы решили подстраховаться и подлить фундамент снаружи внутри и сверху. В результате общий его профиль задуман был такой как на рисунке справа.
Впоследствии нанятые нами строители посчитали излишним такое большое количество арматуры, а сами они закрепили только две нитки с наружной стороны. Внутри осталась только навязанный нами металлолом.
Вначале забивались колышки. Сами они делались из стального прутка толщиной 10 мм, отрезались шлифмашинкой. В нужном месте в старом фундаменте перфоратором высверливались отверстия на глубину 4-5 сантиметров и в них эти прутки забивались большим молотком.
Расстояния между вертикальными рядами забивки было произвольным. Возле трещин и в местах рассыпания бетона колышки забивались через 30-40 сантиметров. В более целых местах расстояние могло быть до полутора метра. Почти все колышки мы забили сами и, также навязали некоторую часть арматуры. Сначала в её качестве использовали всякие подходящие металлические предметы, валявшиеся на даче.
Впоследствии некоторую проблему доставили несколько привязанных уголков, раствор не провалился через них при заливке и дырки под ними пришлось заливать или замазывать отдельно.
Позже нанятые на подливку фундамента строители, объяснили, что в этом деле важна целость связки нитки арматуры по всему периметру. Они посчитали, что достаточно двух таких связок, но из специальной арматуры толщиной 10 мм и сами её навязали. Армирование внутри они посчитали излишним, но навязанное нами оставили.
Из книги → Что нельзя применять для армирования
В качестве опалубки шабашники использовали старые половые доски и кое-что оставшееся от перегородок. Выбирали из них только доски толщиной 3-4 см. Из досок прямо во дворе сколотили щиты высотой 80 см разной длины. Эти щиты были закреплены вокруг фундамента различными колышками, подпорками и небольшими досками прибивались к срубу. Кстати щиты эти вовремя заливки кое-где прогнулись, и получившийся фундамент получился не совсем ровным.
За работу по подливке фундамента наши строители запросили 600 долларов (18 804 р.). Из материалов потребовалось:
60-70 мешков цемента по 25 кг/меш цена 38 тыс (136 р) за мешок,
1,5 десятитонной машины песка-гравия 650 тыс.р./маш (2 334 р).
0,7 десятитонной машины мелкой гранитной щебёнки 2000 тыс.р./маш (7 246 р)
60 метров арматуры толщиной 10 мм 6 тыс.р./метр (22 р)
5 кг гвоздей 90 мм
Увы, всё примерно, так как тот же песок, щебёнка и цемент пошли на заливку фундамента под пристройку. Песок был очень похож на гравий, содержал камешки, и наши строители применение его одобрили. Курс белорусского рубля к доллару на тот момент 9 тыс. бел. руб/доллар. Песок и арматура покупались неофициально, поэтому цена на них ниже, чем средняя на рынке.
В общую стоимость не вошла аренда или покупка бетономешалки и тачки, их нам одолжил сосед.
Как то строительная бригада выполнявшая подливку нас разочаровала. Видимо они работали на нескольких подобных домах и появлялись у нас далеко не каждый день. Работу по подливке фундамента ни растянули на полтора месяца. За подкладку блоков они брались, но как-то куда-то опять пропали на две недели, и следующий этап работы выполнялся без них.

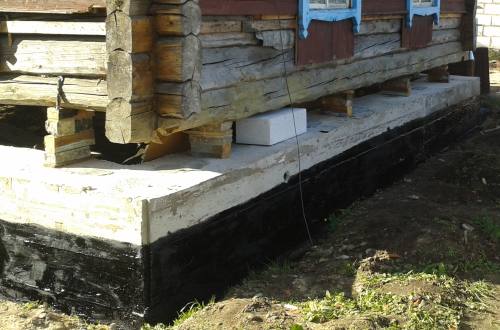

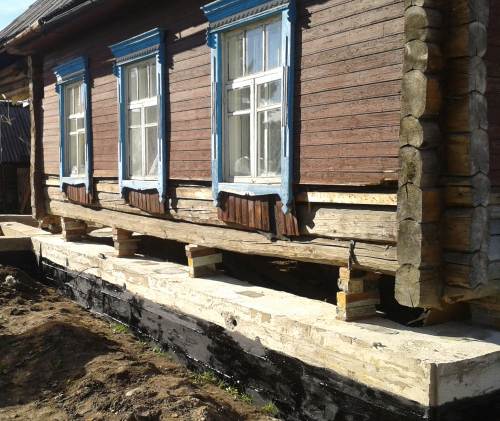

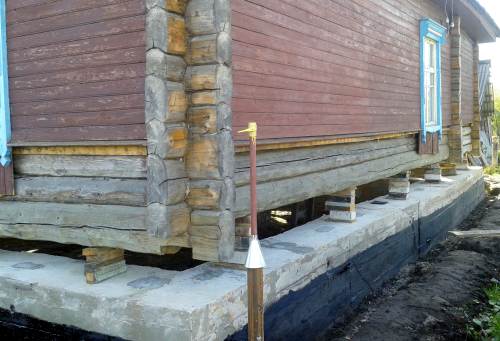

Уже сами делали гидроизоляцию нижней части фундамента. Красили всё гидроизоляционной битумной мастикой только с наружной стороны. В результате получилось то, что на следующих фотографиях.
На гидроизоляцию хватило одной банки в 20 кг покупали с рук за 250 тыс. бел. руб. (900 р)
Собственно после этого траншея по периметру фундамента была засыпана тем же песком, и мы приступили к следующему этапу к подкладке под сруб силикатных блоков.
