Пристройка, фундамент на сваях
Восьмиугольная башня-пристройка
Это пристройка проектировалась и возводилась на месте старой вернды-прихожей которая видна на фото с первой страницы.
Когда башня проектировалась, мы ещё мало что понимали в строительных работах, по крайней мере, на теперешний опыт делать пристройку восьмиугольной я бы не стал. Конечно, красиво и оригинально, но эти углы под 135° создают массу проблем при строительстве, большой процент блоков приходится подрезать, теряя при этом время и материал.
Поначалу башенка на картинке показалась довольно красивой и не предполагая, что её я буду возводить мы эту часть проекта приняли. Увы, красота требует жертв, и проект после многократных доработок был начерчен.

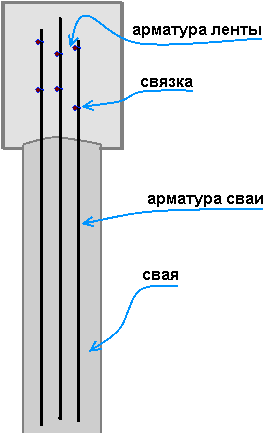

Заливная свая фундамента в разрезе
Любопытно, что в самом-самом первом варианте эта пристройка была вообще круглой формы, хорошо хоть на том эскизе мы не остановились.
Фундамент на сваях
О рассчёте количества свай страница → Разбивка фундаментных опор
Фундамент заливался теми же строителями и сразу же за подливкой фундамента старого. Узнав, что строение будет двухэтажным, эти ребята предложили делать фундамент свайным. К сожалению, эту часть работы мы не фотографировали, поэтому в основном схемы.
Сваи, конечно, не забивались как на стройках многоэтажек, а были заливными. То есть специальным, ручным буром в грунте высверливались отверстия глубиной полтора-два метра и заливались бетонным раствором. В каждое отверстие при заливке вставлялись по три стержня арматуры диаметром 10 мм. Позже перед заливкой основной ленты эти вертикальные стержни соединялись с арматурой горизонтальной.
Справа схема среза фундамента по одной из свай.

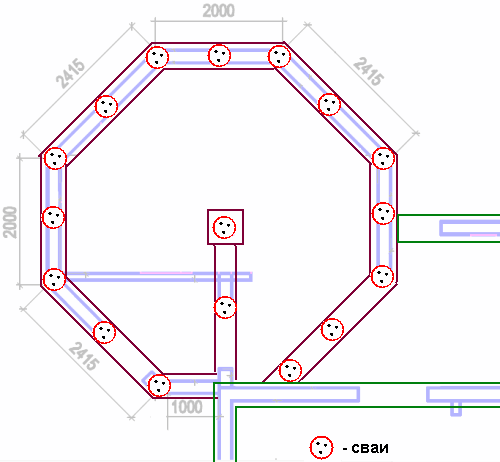

Расположение свай в площади фундамента (красные кружки).

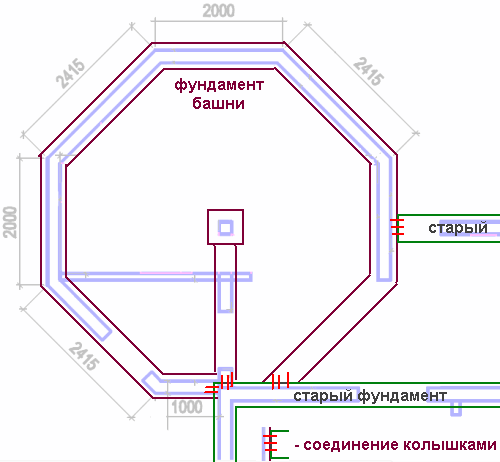

Коричневым прорисован контур фундамента башни,
зелёным — контур старого отремонтированного фундамента.
Синим — контур стен из проекта.
На второй схеме. К старому фундаменту крепились дополнительные элементы. В бетоне перфоратором просверливались отверстия и в них забивались армирующие стальные колышки, как и при подливке фундамента. Всё привязывалось к продольной арматуре. Места забивки колышек на схеме отмечены красными линиями.
О типах фундаментов страницы → Типовые схемы фундаментов и → Грунтовые условия и конструкция фундамента

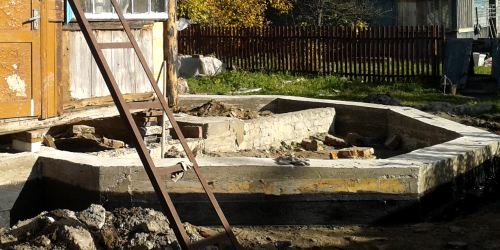

Ну и наконец, фотографии того, что получилось в итоге уже после промазки бетона битумной мастикой. Видны лишние стенки — это остатки старого фундамента прихожей-веранды. Их не разбивали и впоследствии они оказались под слоем песка.
