Подъём провисших потолочных балок

В деревянной части дома наблюдалась ещё одна беда: потолочные балки провисали на 10-15 сантиметров. Вероятно, подобная проблема образовалась не сразу и брёвна удерживающие доски потолка проседали с десятилетиями жизни дома. Пока в пространстве четырёхстена присутствовали межкомнатные перегородки, кривизна брёвен в глаза сильно не бросалась, и возможно, эти перегородки поддерживали балки.

При хождении по чердаку была заметна ещё одна проблема. Весь потолочный настил заметно качался и прогибался под весом человека.

Так или иначе, с этим что-то надо было делать, и на самом деле выровнять потолок можно несколькими способами.

Выравнивание металлопрофилем и гипсокартоном

О первом способе рассказал сосед (у него так и сделали). Брёвна балки остаются как есть, а кривизна выравнивается листами гипсокартона и металлопрофилем. Профиль крепится строго горизонтально ниже балок, и гипсокартон нашитый на него образует ровную поверхность потолка.

При этом способе естественно уровень потолка заметно понижается, и нам такой способ этим и не понравился. Потолок в старых деревянных домах и так ниже привычных двух-пятьдесят современных квартир, а тут ещё 15-20 сантиметров минус. Совсем землянка получится. К тому же гипсокартоном не решить проблему прогибания балок при хождении по чердаку.

Выравнивание с опорами в пол

Второй способ заключается в установке подпорок под балки в середине пролёта. То есть домкратом потолок приподымается, и в середине, с упором в пол, устанавливается столбы из деревянного бруса или кругляка. Впоследствии эти столбы прячутся в стены-перегородки.

Минусы этого способа в обязательном наличии перегородок и в дополнительной нагрузке на настил пола.

При монтаже перегородок я всё-таки ещё подыму балки, но в основном в моей реконструкции был использован третий способ.

Выравнивание потолка с привязкой к подстропильным балкам

Третий и четвёртый вариант подойдёт тем, у кого стропильная система сделана так же как у меня. В моём доме чуть выше четырёх потолочных балок проходят пять брёвен стропильной системы. За годы нагрузки на их края они тоже немного выгнулись, но в обратную сторону. Собственно эти брёвна и использовались в качестве опоры.

Между стропильными балками были установлены распорки из кругляка диаметром 8-10 сантиметров. Торцы срезались на косую с тем расчётом, чтобы кругляк точно и заподлицо упирался в стропильные балки. Распорки прибивались к брёвнам балок гвоздями.

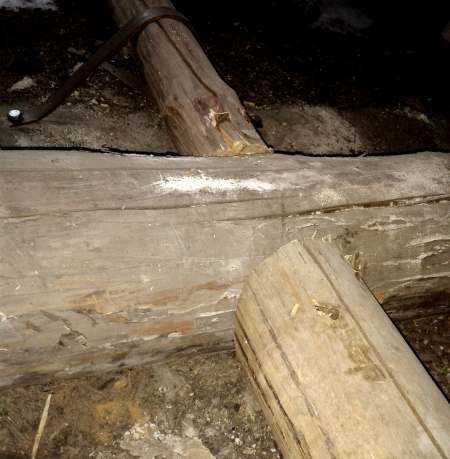

Фото крепления распорок к подстропильным балкам.

Хомуты изготавливались из стальной полосы 20х4 мм длиной 60-80 см. На двух концах сверлились отверстия 12 мм под шурупы. На каждую балку приходилось по два хомута и две распорки.

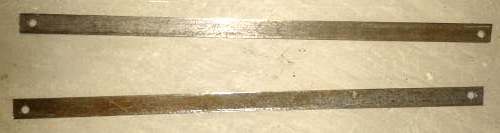

Фото заготовок под хомуты

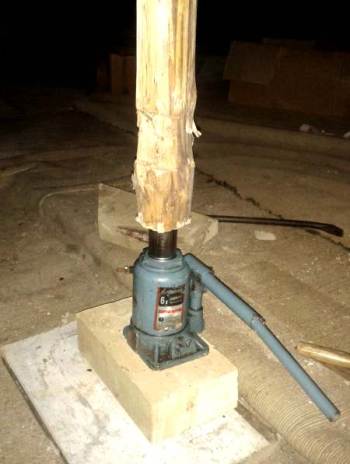

После установки распорок собственно и проводился подъём. Снизу на подставку из бруса устанавливался гидравлический домкрат. На него сверху с упором в потолочную балку пристраивался столб из кругяка. Дальше шла работа домкрата и потолок приподымался.

Эта система небезопасна. При подъёме деревянный столб может вывернуть в сторону (у меня на 4 подъёма 2 случая) так что каска тут лишней не будет. Желательно столб вырезать максимальный по высоте, а не подбирать подкладки под низ. Сам домкрат желательно ставить как можно ниже, устойчивее, и лучше не на брус, а на стальную пластину. Нагрузка на него меньше чем при подъёме всего сруба, и вполне хватает шеститонника, но тем не менее…

Вверху торец столба в потолочной балке может оставить заметную вмятину, и если важен внешний вид бревна, то стоит туда подложить доску.

Балка поднимается до выгиба в обратную сторону с учётом того, что даже закреплённая она после опускания домкрата просядет. Приподнятое бревно закрепляется на чердаке к двум распоркам хомутами и шурупами (10х120 мм).

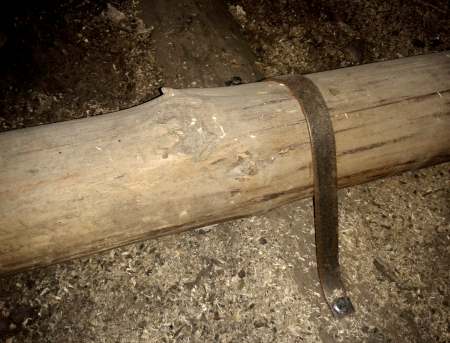

Фото закреплённого хомута.


Анимированный рисунок подъёма потолка.

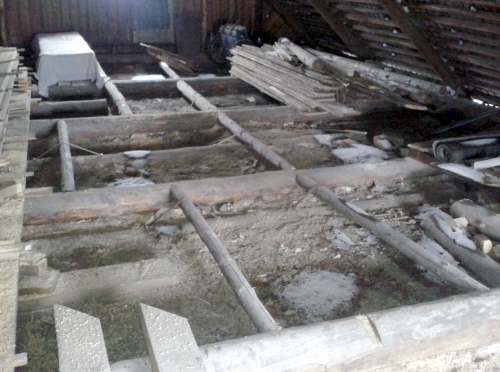

Фотография того, что, в конце концов, получилось на чердаке.

Полностью устранить провисание не удалось, из 10-15 один-два сантиметра всё же осталось. Причём домкратом балки перегибались с запасом, но в итоге просели подстропильные брёвна. Придётся подправлять это дело еще при монтаже перегородок.

Тем не менее качание потолка при проходе по чердаку прекратилось

Подъём потолочных балок шпильками

Четвертый способ был использован при выравнивании такой же балки в тристене. Использовались такие же распорки в подстропильные балки, но вместо хомутов были стальные шпильки с резьбой М10. Потолочная балка и распорки сверлись насквозь. А подъём проводился не домкратом, а закручиванием гаек на этих шпильках.

Тут желательно не переусердствовать с зажимом этих гаек. Можно сорвать резьбу, можно и вообще отломать шпильку. Гайки лучше сразу закручивать по две с каждой стороны.

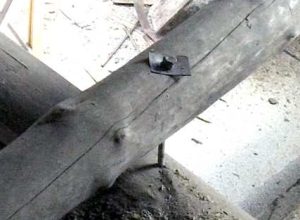

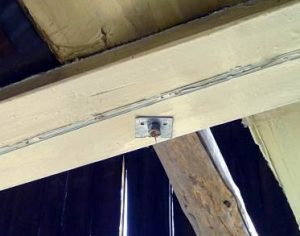

Подъём балок шпилькой
Фото делалось при частичной разборке чердака для заливки бетонной балки

У способа есть два минуса. Первый в том, что гайка с шайбой и обрезком шпильки оказываются в помещении, она заметна, и чем-то надо её маскировать. Второй в мостике холода, идущем по стальному стержню. Ведь один конец шпильки на чердаке и зимой там мороз, а второй в помещении и на нём будет собираться конденсат.

У нас такие шпильки стояли временно и убрались после того как потолочная балка легла на балку бетонную.
