Материалы для монтажа водяного тёплого пола

Утеплитель под тёплые полы

Между стяжкой тёплого пола и основанием должен прокладываться утеплитель, чтобы тепло выделялось именно в помещение, а не отапливало Землю. Типичных вариантов несколько.

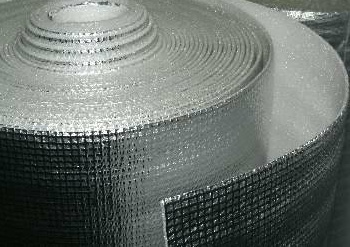

• Фольгированный вспененный полиэтилен используется на вторых и мансардных этажах, где ниже будет находится другое помещение и тепло не растратится впустую, а хотя бы нагреет потолок на нижнем этаже. Для цокольного этажа даже толщины в 10 мм этого материала не достаточно, а большая прослойка будет слишком эластична и стяжка может приседать под весом человека или мебели.

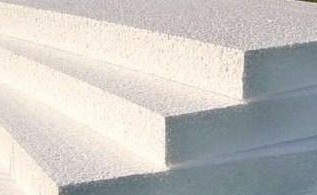

• Пенопласт (обычный пенополистирол) используется довольно часто, но ещё чаще звучат рекомендации использовать более прочный пенополистирол экструдированный из-за его прочности и меньшей влагопроницаемости. Из-за рыхлости обычного пенопласта в нём плохо будут держаться пробивные пластиковые крепления.

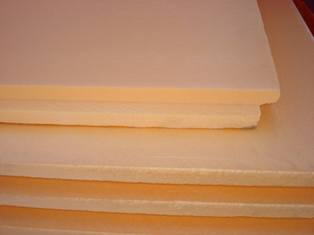

• Экструдированный пенополистирол считается идеальным материалом для утепления систем тёплого пола.

В случае использование пенополистиролов нужно проследить, чтобы к поверхности плит не было доступа грызунам. Эти материалы очень привлекательны для их гнездовий, и вывести их оттуда занятие не простое.

На одном из роликов в Интернете видел вариант использования плит минеральной ваты. В этом случае надо особые меры принимать для гидроизоляции этого материала как снизу, так и сверху.

Трубка для тёплого пола

Диметр

Используется трубы внутренним диаметром в 16 и 18 мм. Причём диаметр "16" программами для расчёта параметров системы тёплых полов зачастую считается как недостаточный. Но именно трубы с таким диаметром раньше использовались чаще всего и, ни каких нареканий они не вызывали. Поэтому тут не всё однозначно, предполагая, что в инженерных расчётах фирмачи не намудрили лучше всё-таки использовать трубку с внутренним диаметром в 18 мм. Как бы циркуляционному насосу так работать легче.

Материал трубы

Самый лучший вариант это медь. Положив тёплый пол с медной трубой можно смело с собой гордиться, круче только серебряная, а она промышленно вряд ли выпускается. Служить медь в этой системе будет очень долго и при этом у такого пола отличная теплоотдача. Вот только стоимость таких полов будет слишком большая для среднестатистического потребителя. Это вариант для тех, у кого унитазы из золота.

Нормальным и доступным для тёплого водяного пола является металлопластиковая трубка. Такие трубы уже прижились в водопроводных системах и даже прослыли как ненадёжные из-за своих фитингов. Но в тёплом полу они вполне приемлемы, ведь в стяжке соединения не положены, и каждый контур выполняется цельным куском.

Более дешёвой и соответственно распространённой трубкой считается труба из сшитого полиэтилена. У производителей она идёт под какими-то символами, причём у разных фирм на схожую продукцию названия разные. Скорее всего, по теплопередаче стенок такая трубка немного уступает металлопластику, ведь при той же толщине стенок алюминия в составе этой трубы нет, но как-то точных цифр обычно не приводят.

Варианты мокрого монтажа тёплых полов

Сухой метод немного описан здесь → Типы тёплых полов

У всех мокрых вариантов одна общая черта — трубка с тепловым носителем залита в полу цементной стяжкой. Тем не менее, методы монтажа несколько разнятся и отличаются способами крепления трубки перед заливкой раствора.

• На утеплитель ложится арматурная сетка с ячейкой 100х100 мм. Далее трубка привязывается проволокой или пластиковыми хомутами к этой сетке. Плюсы способа — дополнительное армирование стяжки. Минусы — стоимость этой арматуры, ведь без неё можно обойтись.

• Использование сквозных креплений. То есть утеплитель перфоратором сверлится насквозь и через него в стяжку вставляются пробки дюбелей или пластмассовых креплений. Минус — трудоёмкость — трубку крепят не реже трёх хомутов на метр, и из-за этого точек сверления будет довольно много.

• Специальные пробивные крепления способные закрепится в пенополистироле утеплителя. Из-за рыхлости утеплителя их приходится использовать довольно много — 4-5 на метр. Зато работать с ними быстро — достаточно с усилием воткнуть. Описаны → Монтаж трубы тёплого пола

• Специализированный утеплитель, имеющий крепления для трубы на своей поверхности. Такой утеплитель будет заметно дороже простого листового полистирола, но монтаж в нём производится очень быстро.

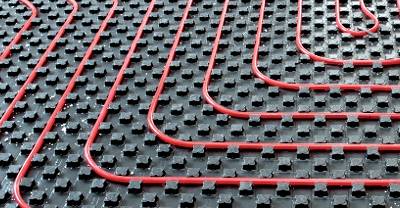

Крепление трубки тёплого пола в специализированный утеплитель

Тёплый пол в моём доме

Как-то с этой системой многое поначалу было непонятно. Когда заливалась черновая стяжка, моё представление о тёплых полах было основано на ролике из Интернета.

На этом видео двое парней быстренько раскатали на бетоне фольгированный вспененный полиэтилен. По периметру стен закрепили демпферную ленту шириной 5-6 см. Далее по сетке на фольге разложили белую металлопластиковую трубу с диаметром 16 мм и закрепили её с помощью перфоратора пластиковыми дюбелями. Залили всё в стяжку.

Из этого ролика я сделал вывод, что вся эта система вместе с покрытием из керамической плитки не подымет пол выше 6 см и именно на эту высоту рассчитывались дверные проёмы в стенах. Поэтому разговор со специалистом по системам отопления меня несколько озадачил. Тот сразу потребовал подложку в 5 см пенополистирола, и лишь узнав, что снизу уже есть 20 см газосиликата согласился, что можно обойтись тремя сантиметрами утеплителя. При этом толщина стяжки по его понятиям должна была быть минимум в 5 сантиметров.

Моя ошибка заключалась в том, что посмотрев видео по тёплым полам на втором этаже, я решил, что цокольный этаж будет делаться также. Конечно, уменьшение высоты комнаты на один-два сантиметра не так уж и критичны, но знай, я об этих сантиметрах при заливке первой стяжки я бы её делал ниже в расчёте на более толстый слой пенополистирола.

Закупка материалов

Так как ясного представления мы о современных теплотехниках не имели, то обратились в специализированную фирму. Инженер или менеджер от этой организации собственно и делал расчёт всего отопления дома. Вероятно, в этом нет особой сложности, так как многими производителями систем отопления предлагаются и программы расчёта отопительной сети. То есть можно в такой программке внести данные своего дома (обогреваемая площадь; толщина и материал стен, потолка, пола) и получить чёткие рекомендации по мощности отопительных котлов, количеству насосов, труб, радиаторов и т.д.

Как-то уже позже пришло понимание, что многое из этих материалов можно было достать дешевле, а кое-что вообще исключить. Но тогда не хотелось забивать себе голову этими сложностями и, поверив знакомым, что именно в этой фирме всё самое дешёвое мы за один раз закупили все, что нужно было для заливки тёплого пола и привезли всё на свою стройку.

Нам продали:

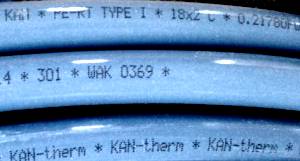

• Трубу из сшитого полиэтилена PE-RT 18х2 — 300 метров

• Ленту демпферную (В каталоге она называлась краевая лента с насечкой и фартуком и у нас была жёлтого цвета)

Не уточнял, но возможно дешевле купить вспененный полиэтилен, продающийся в метровых рулонах и порезать его на ленты 10-15 см

• Гидроизоляционную плёнку с разметкой сетки в 5 см 33 кв.м.

Если пожертвовать сеткой-разметкой, то можно застелить обычный полиэтилен.

• Крепёжные шпильки в пенополистирол 600 шт

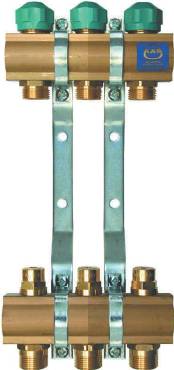

• Коллекторную группа (KAN-therm серия 71А, фото справа →)
