Межэтажные и чердачные перерекрытия

Подбирают и укладывают балки, соблюдая такие требования. Балки (лаги), обычно из сосны, ели, лиственницы, для междуэтажных и чердачных перекрытий должны быть сухими (допустимая влажность — не более 14%; при правильном хранении древесина приобретает такую влажность через год). Чем суше балка, тем она прочнее и тем меньше прогибается от нагрузки.

Если половые балки первого этажа опираются на столбики, поставленные довольно часто, то балки междуэтажных и чердачных перекрытий опираются на стены только своими концами и редко, когда под ними ставят опоры. Чтобы междуэтажные балки не прогибались, их следует тщательно рассчитать и укладывать на расстоянии 1 м друг от друга, а то и ближе.

Самая прочная на изгиб балка — это брус с соотношением сторон 7:5, т. е. высота балки должна равняться семи каким-то мерам, а ширина — только пяти мерам. Круглое бревно выдерживает большую нагрузку, чем вытесанный из него брус, однако оно менее прочно на изгиб.

Обычно балки прогибаются под давлением на них массы засыпки, пола, мебели, людей и т. д. Прогиб в основном зависит от высоты балки, а не от ее ширины. Если, например, два одинаковых бруса скрепить болтами и шпонками, то такая балка выдержит груз уже в два раза большнй, чем оба эти бруса, уложенные рядом. Поэтому выгоднее увеличивать высоту балки, чем ее ширину. Однако и в уменьшении ширины есть свой предел. Если балка будет слишком тонкой, то она может изогнуться в сторону.

Допустим, что прогиб балок междуэтажных перекрытий считается не более 1/300 длины перекрываемого пролета, чердачных— не более 1/250- Если перекрывают чердак пролетом 9 м (900 см), то прогиб не должен быть более 3,5 см (900:250=3,5 см). Зрительно это почти незаметно, но прогиб все жеесть.

Любое перекрытие, даже под нагрузкой, будет совершенно ровным, если в укладываемых балках предварительно вытесать так называемый строительный подъем. В этом случае нижней стороне каждой балки придают форму плавной кривой с подъемом в середине (рис. 128).

Строительный подъем
Рис. 128. Строительный подъем

Сначала потолок с такими балками будет слегка приподнятым в середине, но постепенно от нагрузки выровнится и станет почти горизонтальным. С той же целью для балок можно применять изогнутые в одну сторону бревна, соответственно подтесывая их.

Толщина балок для междуэтажных и чердачных перекрытий должна равняться не менее 1/24 ее длины. Например, устанавлиг вают балку длиной 6 м (600 см). Значит, толщина ее должна быть: 600:24=25 см. Если необходимо вытесать прямоугольный брус с соотношением сторон 7:5, берут бревно диаметром 30 см.

Брус можно заменить двумя досками общим сечением, равным брусу. Такие доски обычно сбивают гвоздями, располагая их в шахматном порядке через 20 см.

Расположение брусчатых и дощатых балок
Рис. 129. Расположение брусчатых
и дощатых балок:
1 — чистый пол;
2 — засыпка по толю или смазке;
3 — подшивка

При более частой укладке вместо бревен (брусьев) можно использовать обыкновенные толстые доски, поставленные на ребро.

Рассмотрим такой пример. Для перекрытия пролета длиной 5 м с нагрузкой в 1259 кг необходимы две балки прямоугольного сечения 200x140 мм, уложенные через 1000 мм. Однако их можно заменить тремя досками сечением 200x70 мм, расположив их через 500 мм, или же четырьмя досками сечением 200X50 мм, уложенными через 330 мм (рис. 129). Дело в том, что доска сечением 200x70 мм выдерживает груз 650 кг, сечением 200x50 мм — 420 кг. В сумме они выдержат предполагаемую нагрузку.

Для подбора сечения круглых или прямоугольных балок под нагрузку 400 кг на 1 м² перекрытия можно использовать данные таблицы 20.

Таблица 20.
Допустимые сечения балок междуэтажных и чердачных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м²
Ширина пролета, мРасстояние между балками, м Диаметр бревен, смСечение брусков (высота на ширину), см
21
0.6
13
11
12x8
10x7
2,51
0.6
15
13
14x10
12x8
31
0.6
17
14
16x11
14x9
3,51
0.6
19
16
18x12
15x10
41
0.6
21
17
20x12
16x12
4,51
0.6
22
19
22x14
18x12
51
0.6
24
20
22x16
18x14
5,51
0.6
25
21
24x16
20x14
61
0.6
27
23
25x18
22x14
6,51
0.6
29
25
25x20
23x15
71
0.6
31
27
27x20
26x15
7,51
0.6
33
29
30x27
28x16

Концы балок в стены заделывают в такой последовательности. Концы балок междуэтажных и чердачных перекрытий деревянных зданий врубают сковороднем в верхние венцы на всю толщину стены. В каменных зданиях балки кладут на стены или заводят в специально оставленные в них гнезда. В стенах из самана, землебита и т. д. балки кладут на обвязку.

Из-за конденсирования теплого воздуха, проникающего из дома, с холодным, находящимся в гнездах, концы балок нередко загнивают. Этого можно избежать, если между стенами и концами балок оставить пространство с хорошей вентиляцией. Поэтому гнезда, оставляемые, например, в кирпичных стенах, для укладки балок делают несколько больших размеров, чем концы балок. Нижняя часть гнезда должна быть как можно более ровной, поэтому перед укладкой балок ее нужно выровнять бетоном и уложить два-три слоя рубероида (толя). Глубина гнезд в каменных зданиях обычно составляет 250 мм, а концы балок кладут на длину не менее 150 мм.

При подготовке концов балок их отесывают, покрывают на 750 мм противогнилостным антисептиком, просушивают, просмаливают на 200 мм и в пределах осмолки обертывают двумя слоями толя. Торцы балок должны быть незасмоленными и не закрытыми толем.

Заделка концов деревянных балок
Рис. 130. Заделка концов деревянных
балок раствором с щебенкой:
1 — раствор; 2 — балка;
3 — толь в два слон; 4 — войлок

Рассмотрим один из вариантов заделки балок. Концы их опиливают (отесывают) под углом 60°, антисептируют, просмаливают, обертывают толем и укладывают так, чтобы они не доходили до задней стенки гнезда на 30—50 мм. После укладки балки ее боковые и верхнюю стороны заделывают раствором с щебенкой (рис. 130), торцы не смолят.

Если толщина каменных стен 21½ кирпича (640 мм) или больше, концы балок можно не замазывать раствором. В этом случае их заделывают так. Поскольку балка своими концами опирается на стены только на 150 мм, то между её торцом и задней стенкой гнезда глубиной 250 мм остается пространство в 100 мм. Этого вполне достаточно для воздушной прослойки и укладки теплоизоляционного материала. Низ гнезда выравнивают бетоном, покрывают битумом, кладут на него два слоя толя, верх и боковые стенки гнезда закрывают слоем толя, а заднюю — слоем просмоленного войлока, который прижимают антисептированной доской толщиной 25 мм. Конец балки укладывают так, чтобы между ним и антисептированной доской был зазор в 40 мм (рис. 131).

Заделка концов деревянных балок междуэтажных перекрытий

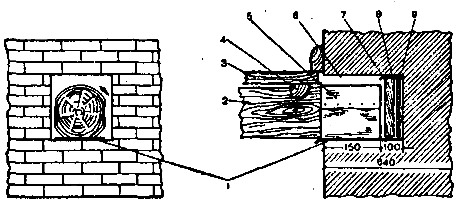

Рис. 131. Заделка концов деревянных балок междуэтажных перекрытий в стену толщиной 2½ кирпича:
1 - толь в один-два слоя; 2 - балка; 3 - пол; 4 - лага; 5 - конец балки;
6 - зазор 4 см; 7 - доска толщиной 2,5 см; 8 - толь; 9 - войлок в один слой

Заделка концов балок в кирпиче
Рис. 132. Заделка концов деревянных
балок междуэтажных перекрытий в
стену толщиной в два кирпича;
1 - толь; 2 - лага; 3 - пол;
4 - доски толщиной 25 мм;
5 - войлок в два слоя
Заделка концов деревянных балок междуэтажных перекрытий
Рис. 133. Заделка концов деревянных
балок в чердачном перекрытии
в стеку толщиной в два кирпича:
1 — толь; 2 — засыпка;
3 — доска толщиной 25 мм;
4 — войлок в 3 слоя

В стены толщиной в два кирпича (510 мм) концы балок заделывают так. Заднюю стенку гнезда закрывают двумя слоями просмоленного войлока, делают ящик из трех стенок, просмаливают его и вставляют в гнездо, прижав им просмоленный войлок (рис. 132).

При заделке концов балок чердачного перекрытия в стенах толщиной в два кирпича особое внимание уделяют защите гнезд. Прежде всего в них устанавливают ящик из трех стенок, которые просмаливают и обивают войлоком (рис. 133).

В кирпичных, каменных и подобных им зданиях между крайними балками и стеной должен быть зазор не менее чем в 50 мм, который заделывают рейкой. Между рейкой и балкой желательно проложить полоску толя или рубероида.

Устройство ригеля около трубСпособы крепления ригеля в балку
Рис. 134. Устройство ригеля около труб:
а — общий вид стены и ригеля; б —способы крепления ригеля в балку;
1 — ригель; 2 — балки; 3 — ригели; 4 — балки
