Межэтажное перекрытие

Для балок межэтажных перекрытий использовался брус 150х75. На всякий случай я пересчитал возможную длину таких балок программой балка. Для перекрытия между первым и вторым этажом, где максимальная длина между опорами была 2,5 метра такой брус вполне подходил.

На странице → Межэтажные и чердачные перерекрытия есть таблица → Допустимые сечения балок междуэтажных и чердачных перекрытий в зависимости от пролета

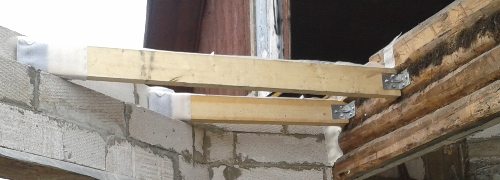

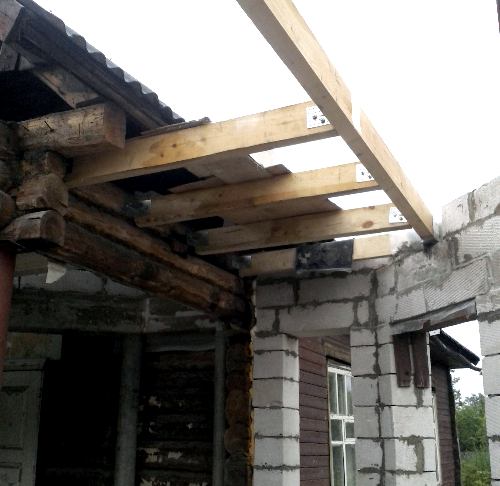

По первому этажу у нас осталось три верхних венца от тристена и большая часть бруса крепилась к нему металлическими уголками и четырьмя шурупами 10х70. Далее фото крепления балок к брёвнам сруба.

Специально для балок один ряд газосиликата укладывался разрезанными на половину и вдоль блоками. Выстроилась своеобразная ступенька для бруса. Позже после монтажа всего перекрытия пустоты между балками заполнились такими же половинками. Не самый лучший вариант, и на чердачном перекрытии я сделал по-другому: на целый ряд ложились балки, а уже затем с вырезом в нужных местах монтировались блоки.

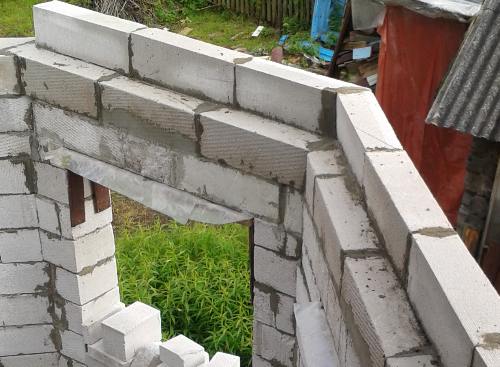

Ступенька для балок перекрытия

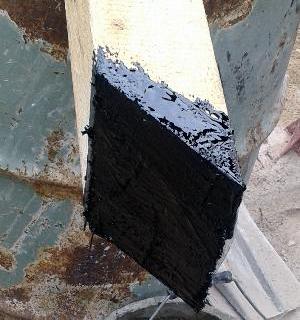

Торцы балок уходящих в стену мазались битумной мастикой

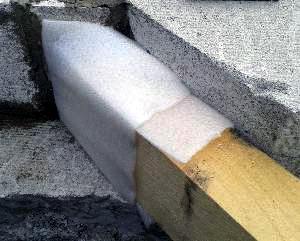

и укутывались при помощи стэплера вспененным полиэтиленом.

Скорее всего замазав торцы балок мастикой я сделал неправильно. Далее абзац из книги Шепелева А.М. "Как построить сельский дом" ↓

При подготовке концов балок их отесывают, покрывают на 750 мм противогнилостным антисептиком, просушивают, просмаливают на 200 мм и в пределах осмолки обертывают двумя слоями толя. Торцы балок должны быть незасмоленными и не закрытыми толем.
* Вся глава из этой книги на странице → Межэтажные и чердачные перерекрытия

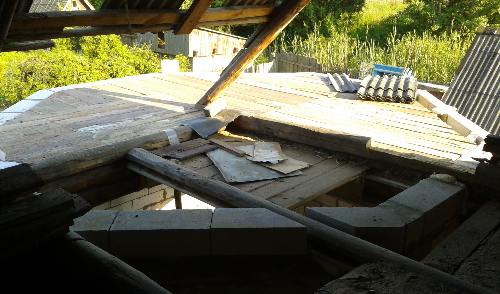

Система балок для первого этажа оказалась не такой уж и простой. По проекту должен был оставаться проём для лестницы и в этой части оставили временную подпору из деревянного кругляка (фото).

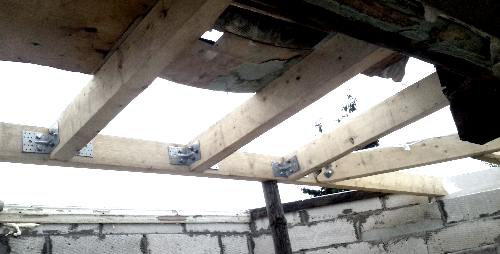

Один из брусков закреплён под углом в 45°, в этом месте длинная продольная балка будет отрезаться, что бы обеспечить плавный выход с лестницы (уже сделана).

Расстояние между балками брал такое же, как между лагами пола — 58 см.

Уложив брус, набил на него деревянный настил из старых половых досок, вроде бы как временно. Но такое "временно" набилось неплохо, возможно, пропитается антисептиком, покроется ламинатом и останется на постоянно.

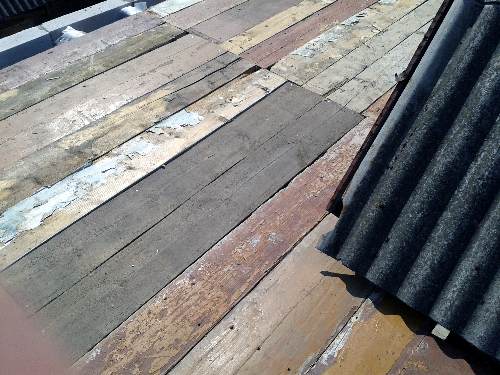

Настил временного пола второго этажа
