Возведение стен по технологии ТИСЕ

Назначение модуля

Формовочный модуль ТИСЭ, далее по тексту "модуль", предназначен для формования пустотных стеновых блоков как на стене (Рисунок 187), так и вне неё.

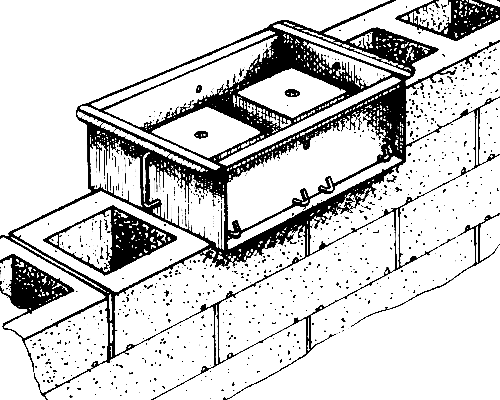

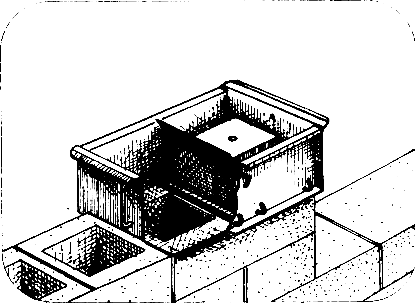

Рисунок 187. Формовочный модуль ТИСЕ

Модуль выпускается в двух модификациях: ТИСЭ-2 и ТИСЭ-3. Они позволяют возводить стены толщиной 25 и 38 см соответственно.

Модуль имеет размеры (Рисунок 188):

ТИСЭ – 2 (вес 14 кг) . . . . 510 х 150 х 250 мм;

ТИСЭ – 3 (вес 19 кг) . . . . 510 х 150 х 380 мм.

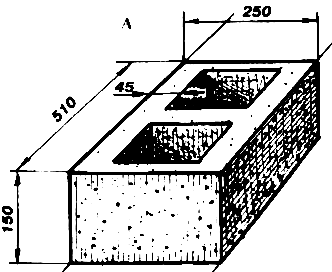

Рисунок 188. Габариты формуемых блоков (размеры в мм):
А – с модулем ТИСЭ-2; Б – с модулем ТИСЭ-3

Блоки, изготовленные в стене с помощью модуля, кратны по размерам кладке из обычных стандартных кирпичей.

Модуль используется в условиях индивидуального строительства и позволяет существенно сократить затраты на возведение стен за счет высокой степени пустотности, отсутствия готовых строительных изделий и кладочного раствора. Для возведения стен не требуется квалификации каменщика, стена сразу получается ровной и не требует нанесения штукатурного слоя.

Основной состав бетона – песок : цемент = 3:1. Смесь жесткая, с небольшим количеством воды, позволяет выполнять немедленную распалубку сразу после уплотнения ее ручной трамбовкой.

Высокая прочность и морозостойкость стеновых блоков, отформованных с опалубкой ТИСЭ-2, были подтверждены государственными испытаниями в КТБ "МОСОРГСТРОЙМАТЕРИАЛЫ" (1996 год). Они выдержали более 100 тонн на сжатие, а при испытаниях на морозостойкость прочность блоков снизилась на 4% (по нормам СНиП допускается 15%).

Наряду с основным составом бетона технологией ТИСЭ предусмотрено применение и бедных смесей с соотношением песок: цемент = 4 :1, а также смесей на иных заполнителях, применяемых в строительной практике (опилкобетон, шлакобетон, керамзитобетон, полистиролбетон).

Устройство модуля

Модуль состоит из формы, двух съемных пустотообразователей с рукоятками, четырех поперечных и одного продольного штыря, предназначенных для фиксации пустотообразователей в форме (Рисунок 189).

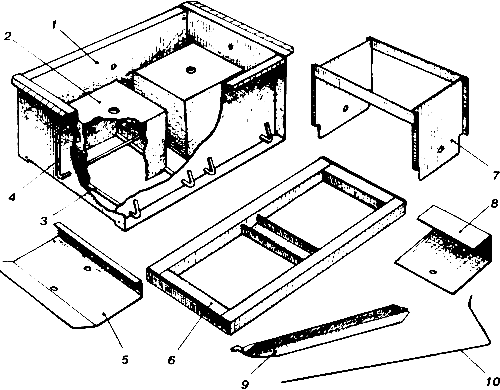

Рисунок 189. Детали модуля ТИСЭ:
1 – форма; 2 – пустотообразователь; 3 – поперечный штырь; 4 – продольный штырь; 5 – перегородка-скребок; 6 – выжимная панель-трамбовка; 7 – опалубка- компенсатор; 8 – скоба; 9 – уголок формовочный; 10 – стопор проволочный

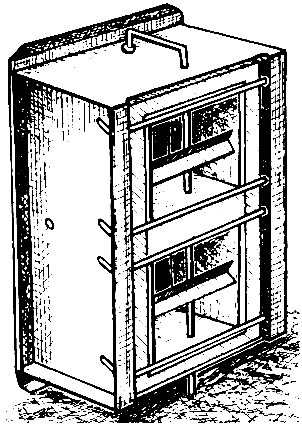

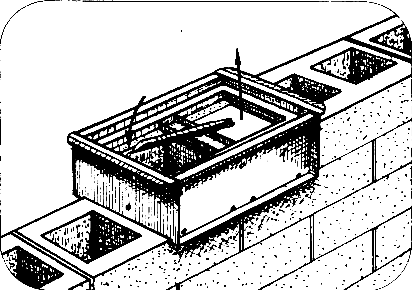

Рисунок 190. Модуль в транспортном положении

Модуль укомплектован дополнительной оснасткой, применяемой при возведении стен. Отдельные ее элементы имеют двойное назначение. Перегородка-скребок используется и для формования половинных блоков, и для выравнивания верхней границы формуемого изделия. Выжимная панель-трамбовка применяется при распалубке и для уплотнения смеси в качестве ручной трамбовки. Уголок нужен для формования вертикальных пазов и для подъема пустотообразователей. В комплект модуля входит скоба для формования "четверти" по оконным и дверным проемам, а также опалубка-компенсатор для заполнения широких вертикальных зазоров между блоками, которые могут возникнуть в процессе возведения стен. Детали модуля изготовлены из стальных материалов и окрашены цветной эмалью.

Для удобства транспортировки модуля все детали и приспособления разметаются в форме и надежно фиксируются в ней проволочным стопором, заведенным в отверстия четырех поперечных и одного продольного штырей (Рисунок 190).

Расход материалов на 1 кв. м стены

цемент М400 : песок : вода = 1 : 3 : 0,6
ТИСЭ-2 цемент – 60 кг, песок – 0,12 м³
ТИСЭ-3 цемент – 90 кг, песок – 0,18 м³

цемент М500 : песок : вода = 1 : 4 : 0,7
ТИСЭ-2 цемент – 50 кг, песок – 0,13 м³
ТИСЭ-3 цемент – 75 кг, песок – 0,20 м³.

Последовательность формования стенового блока

Перед началом формования блоков необходимо смочить поверхность нижнего ряда водой. Это исключит возможность обезвоживания смеси в нижней части формуемых блоков.

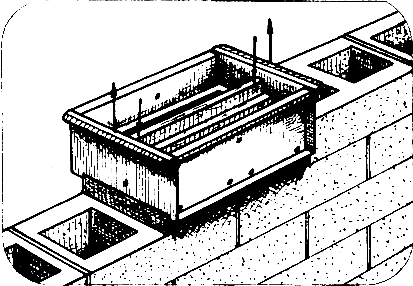

Для формования блока установить форму на расстоянии 0…8 мм от стенки соседнего ранее отформованного блока, при этом боковые стенки формы, выступающие вниз на 5…7 мм, охватывают нижний ряд блоков, обеспечивая точную ориентацию формы. Затем в неё заводят поперечные штыри, на которые укладывают пустотообразователи, положение которых фиксируется продольным штырем (Рисунок 187).

При возведении стен возникает ситуация, когда стеновой блок формуется между другими ранее отформованными блоками. В этом случае продольный штырь не устанавливается, а пустотообразователи фиксируются в среднем положении самим раствором при трамбовке.

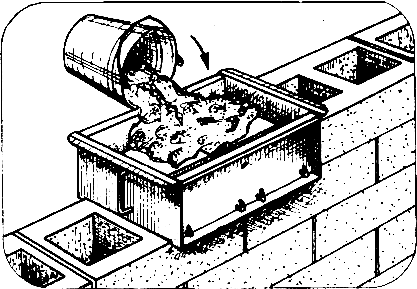

Смесь в форму закладывается в два приема (Рисунок 191).

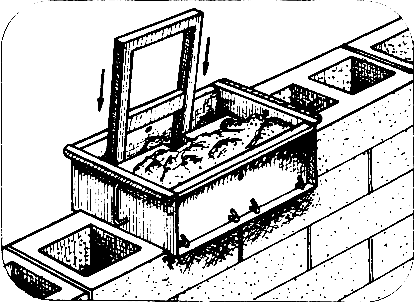

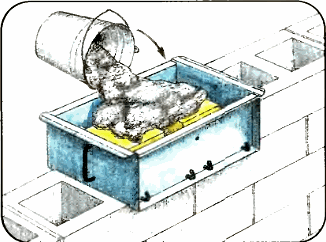

Рисунок 191. Заполнение формы раствором

Если закладывать все сразу, то часть смеси теряется, вываливается через край. Кроме того, при полном заполнении формы бетонной смесью нижние слои формуемого стенового блока не получают качественного уплотнения, что становится видно сразу после распалубки.

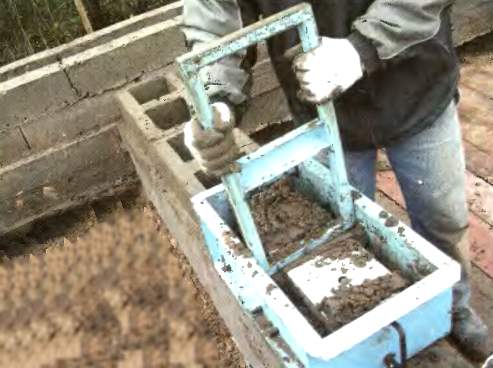

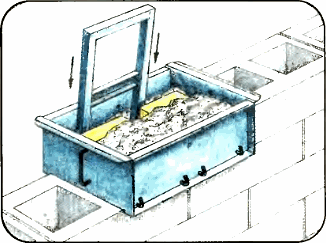

Смесь распределяется по объему формы и равномерно уплотняется короткой стороной выжимной панели-трамбовки (Рисунок 192). Процесс уплотнения стенового блока длится не более 3 – 4 минут при неторопливой спокойной работе. Удары трамбовки не должны быть излишне сильными.

Рисунок 192. Трамбование раствора

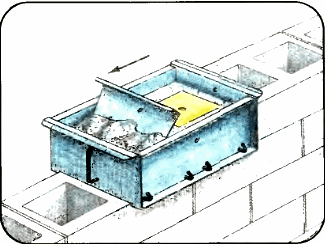

Излишки смеси снять скребком, одновременно опираясь им на верхнюю плоскость пустотообразователей (Рисунок 193).

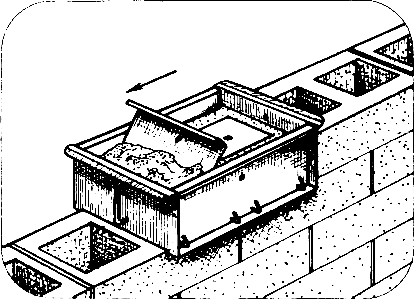

Рисунок 193. Снятие излишков смеси – выравнивание верхней поверхности блока

Затем извлечь из формы все штыри и установить на поверхность отформованного блока выжимную панель-трамбовку; завести законцовку уголка в отверстие пустотообразователя и, опираясь о перемычку выжимной панели-трамбовки, приподнять его (Рисунок 194).

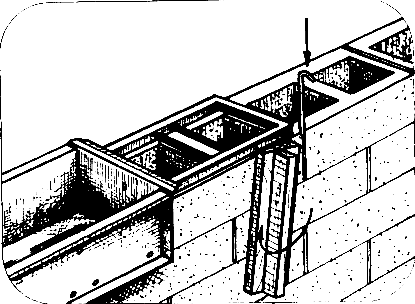

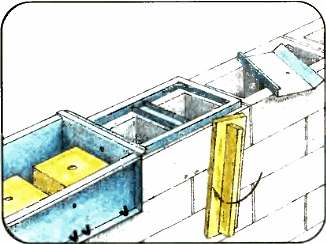

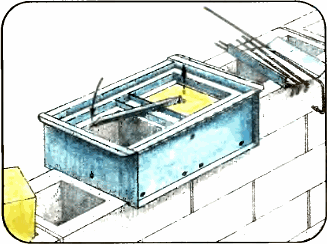

Рисунок 194. Подъем пустотообразователей

Теперь на отформованный блок уложить выжимную панель-трамбовку. Приложить пальцы обеих рук к рукояткам и, одновременно нажимая большими пальцами на выжимную панель, приподнять форму, освободив от неё стеновой блок. Форму уложить рядом, на место формования следующего блока. Для удобства выдавливания на выжимную панель можно уложить полутёрок (Рисунок 195).

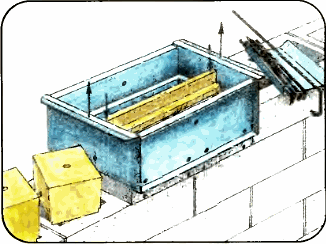

Рисунок 195. Подъем формы

Затереть боковые стенки полутерком можно после формования 5…10 стеновых блоков, после использования очередного мешка цемента (Рисунок 196).

Рисунок 196. Затирка боковой поверхности

Для того чтобы затираемая поверхность в дальнейшем не потребовала нанесения штукатурного слоя, затирку лучше проводить пескоцементным раствором, изготовленным с применением мелкозернистого или просеянного песка, не царапающего свежеуложенные стеновые блоки.

Обращаем внимание застройщиков на вертикальные зазоры между блоками. Их раствором заполнять не следует, т.к. это не оказывает на прочность стен ни малейшего влияния. Прочность всех каменных кладок обеспечивается только за счет сил сцепления между рядами стеновых изделий. Тот объем раствора, который попадает в щель между соседними стеновыми блоками, оказывается вполне достаточным для герметизации самой щели.

При налаженной работе цикл формования одного блока с модулем ТИСЭ-2 длится 3,5…4 минуты, а с модулем ТИСЭ-3 – 4…6 минут.

Последовательность формования половинного блока

Для формования половинных блоков необходимо оставить один пустотообразователь и установить перегородку с опорой на два поперечных штыря, один из которых войдет в верхнюю пару отверстий формы (Рисунок 197).

Рисунок 197. Подготовка модуля к формованию половинного блока

Перед подъемом формы один из поперечных штырей следует ввести в верхнюю пару отверстий, чтобы выжимная панель не заваливала верхний край отформованного блока (Рисунок 198).

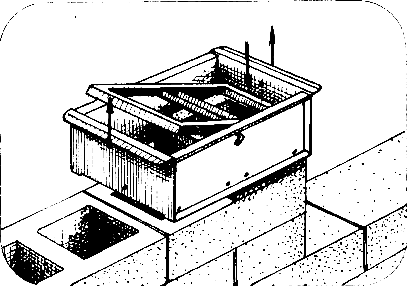

Рисунок 198. Съем формы с половинного блока

Возведение стены

Закладка смеси	Уплотнение смеси
Выравнивание	Подъем пустотообразователей
Подъем формы	Затирка поверхности стены

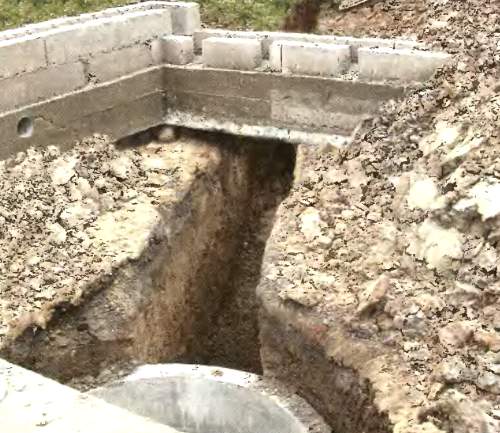

Перед устройством нижнего перекрытия следует создать приямок и проложить подземную часть коммуникаций водоснабжения и канализации

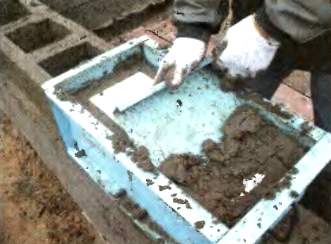

Трамбование пескобетонной смеси при формовании блока с опалубкой ТИСЭ-2
