Подвалы

Технология ТИСЭ позволяет возводить стены подвала на достаточно высоком техническом уровне и с существенной экономией средств. Снижение себестоимости ограждающих конструкций в 4 – 5 раз по сравнению с традиционными технологиями возведения каменных стен – более чем привлекательный аргумент для применения ТИСЭ. Есть для этого и другие доводы.

Наличие вертикальных каналов в стене создает предпосылки для организации эффективной приточной и вытяжной вентиляции Подвала, помогает выполнить вертикальное армирование стен.

Возведение стен подвала без использования тяжелых фундаментных блоков (ФБС) дает возможность отказаться от привлечения к работе тяжелых подъемнотранспортных средств.

Технологией ТИСЭ предусмотрено возведение стен дома и подвала с применением формовочных модулей ТИСЭ-2 и ТИСЭ-3. Данная книга посвящена фундаментам, поэтому материал о стенах здесь будет представлен в сокращенном виде.

Особенности возведения подвалов по ТИСЕ

Силовая схема традиционных подвалов включает жесткое перекрытие, замыкающее на себе давление грунта, который окружает стены снаружи. При пучинистых явлениях замерзающий грунт увеличивается в объеме и, становясь камнеподобным, передает на стены подвала достаточно высокие нагрузки. Чтобы они лучше воспринимались, стены подвала возводят с опалубкой ТИСЭ-3. В каждый четвертый колодец пустотной стены закладывают арматуру диаметром 12 мм (четыре прутка) и заливают бетоном (можно без щебня). После затвердения бетона в стене возникают мощные железобетонные вертикальные балки, которые собирают давление грунта на себя и сдают его на пол и на перекрытие подвала. Горизонтальное армирование стен выполняется прутками диаметром 6…8 мм, их закладывают через 5…7 рядов кладки (Рисунок 202).

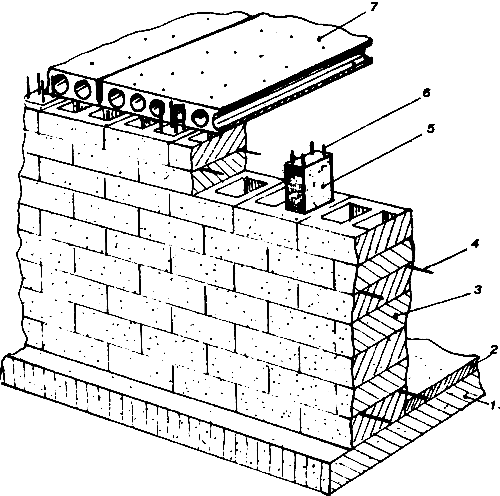

Рисунок 202. Стены подвала, подкрепленные вертикальными колоннами:
1 – плита фундаментная; 2 – стяжка; 3 – стена; 4 – арматура горизонтальная; 5 – железобетонная колонна; 6 – арматура вертикальная; 7 – плита перекрытия

Если перекрытие деревянное, плавающее, не способное воспринимать давление стены, то в вертикальном армировании прока не будет. В этом случае следует выполнять эффективное горизонтальное армирование стен или предусмотреть дополнительные внутренние стены подвала.

Если застройщику не требуется подвал под всем домом, то можно обойтись и погребом или приямком небольшого размера. Чтобы обойтись без бетонных перекрытий, стоит помнить, что боковое давление грунта хорошо воспринимается стенами подвала круглой формы (Рисунок 203, а).

Технологией ТИСЭ предусмотрено формование скругленных стеновых блоков под любой радиус стен. Но более простой вариант – граненая форма подвала, когда стены возводятся с обычной опалубкой ТИСЭ-2. Треугольные зазоры между блоками заполняются пескобетонным раствором не раньше чем через 4 часа после формования (Рисунок 203, б). Диаметр подпола с гранеными стенами следует согласовать с габаритами стенового блока, чтобы получился полноценный многоугольник.

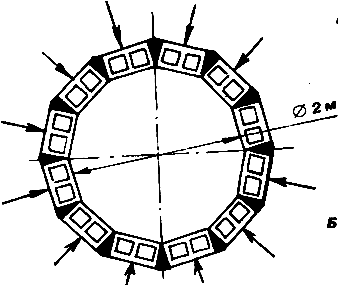

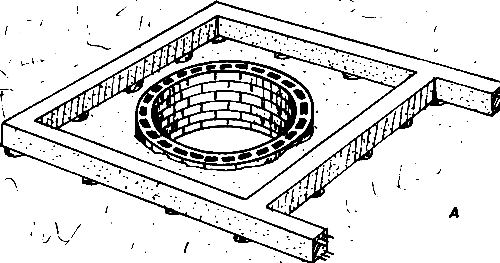

Рисунок 203. Подпол без жесткого перекрытия и пола:
А – круглой формы; Б – граненой формы

Обращаем внимание застройщиков: граненые стены возводятся без традиционной перевязки в полкирпича. Так как формование блоков и заполнение зазоров между ними выполняется почти в одно время, то слои блоков рассматриваются как монолит.
