Блок без мостиков холода

При возведении стен с повышенными теплоизолирующими характеристиками рассматривают три варианта:
– утепление снаружи;
– утепление изнутри, со стороны помещений;
– заполнение пустот стеновых блоков утеплителем.

Первые два варианта хорошо освещены в строительной литературе, и мы не будем на этом останавливаться.

Так как стены по ТИСЭ имеют большую пустотность, то для их утепления лучше применить последний вариант.

Технологией ТИСЭ предлагается несколько приемов формования "теплых" стеновых блоков. Все они связаны с уменьшением сечения "мостков холода" – поперечных стенок, по которым проходят основные тепловые потоки. Разрыв центральной перемычки стенового блока – наиболее массивного "мостка холода" – самый простой прием улучшения теплоизолирующих характеристик стены (Рисунок 199, а). Это можно выполнить с применением съемной деревянной вставки толщиной 5 см или же закладкой несъемного жесткого утеплителя под размер этого зазора.

Более эффективное средство "утепления" стены включает разрывы всех трех мостков холода, но в более узком исполнении (до 3 см). Это можно выполнить с применением съемных вкладышей или пробойником с заостренным наконечником, которые внедряются в объем перемычек в процессе уплотнения смеси (Рисунок 199, б).

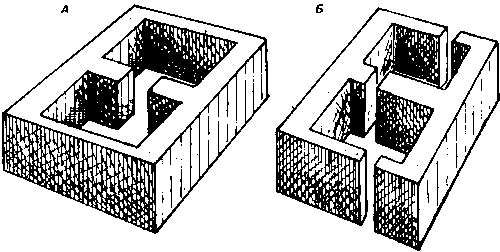

Рисунок 199. Стеновые блоки с разрывом "мостков холода":
А – разрыв центральной перемычки; Б – разрыв всех перемычек

Формование блока без "мостков холода"

Технологией ТИСЭ предусмотрено формование стенового блока без "мостков холода". Если пустотообразователи в модуле ТИСЭ-3 повернуть на 90°, то в объеме формы создается одна общая пустота, разделяющая два сплошных стеновых блока толщиной 11 и 9 см (Рисунок 200). Часть стенового блока толщиной 11 см располагается со стороны перекрытий, с внутренней стороны стен дома.

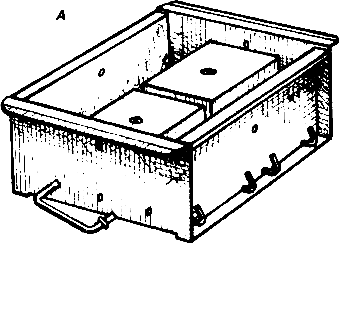

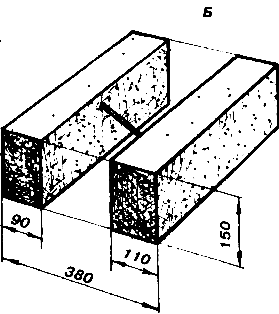

Рисунок 200. Стеновой блок без "мостка холода" (размеры в мм): А – подготовка формы; Б – стеновой блок

Для соединения формуемых блоков между собой в уплотненный бетонный раствор между пустотообразователями внедряют гибкую связь. Ориентируют ее под углом, меняя направление наклона от ряда к ряду (Рисунок 201). Возведенная таким образом стена представляет собой две бетонные стенки, соединенные между собой пространственной ферменной конструкцией из гибких связей. Воздушный зазор между блоками составляет около 18 см. Этого достаточно для обеспечения самых высоких показателей энергосбережения.

При возведении стены выше уровня земли гибкие связи не загружены большими силами: они лишь обеспечивают ее устойчивость. В качестве материала для связей можно использовать прутки арматуры диаметром 5…6 мм, но лучше применить базальтовые волокна с загнутыми законцовками (длина 35 см, диаметр 6 мм).

При наличии боковых нагрузок на стены (если это подвал, бассейн, хранилище сыпучих материалов или, скажем, при повышенной сейсмичности региона…) в гибких связях возникают конкретные усилия, поэтому диаметр их поперечного сечения должен быть не менее 8 мм.

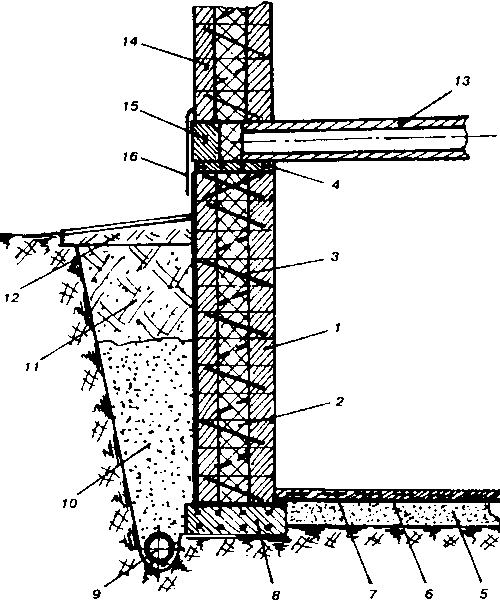

Рисунок 201. Стена без "мостков холода":
1 – стена внутренняя; 2 – утеплитель; 3 – гибкая связь; 4 – сейсмопояс; 5 – песок; 6 – гидроизоляция; 7 – бетонная стяжка; 8 – лента фундамента; 9 – дренажная труба; 10 – песок; И – грунт; 12 – отмостка; 13 – перекрытие; 14 – стена внешняя; 15 – стеновой блок; 16 – цокольная панель

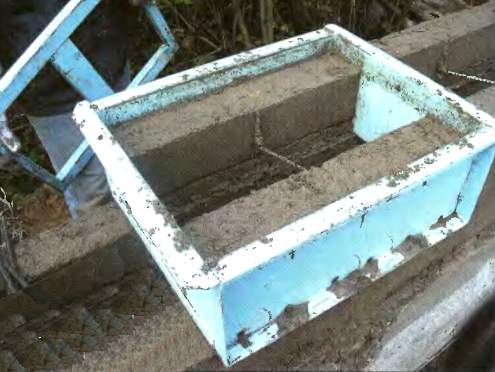

Стеновой блок трехслойной стены без "мостков холода" выполняется с опалубкой ТИСЭ-3

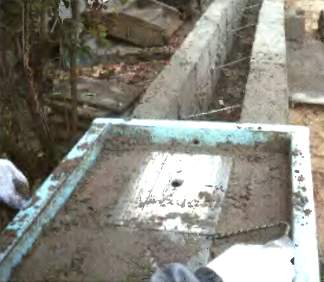

Внедрение гибкой связи в массив стенового блока

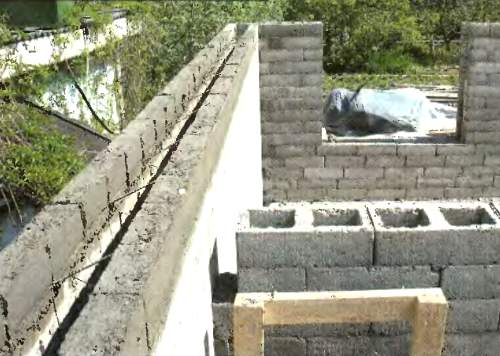

Стык внешней трехслойной стены с внутренней стеной будет заполняться бетоном перед формованием следующего ряда блоков

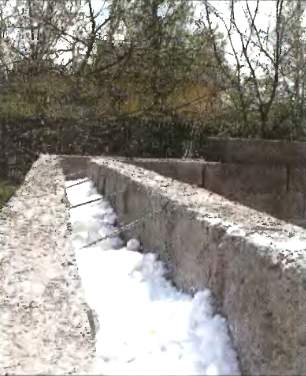

Заполнение полости трехслойной стены утеплителем
