Создание подпорных стенок

При освоении участка на склоне возникает необходимость в создании террас, удобных для обустройства ландшафта, для организации сада и огорода. Без создания подпорных стенок, удерживающих грунт, здесь не обойтись.

Традиционно предлагаемые подпорные стенки, так называемые гравитационные или уголкового профиля, требуют много материала и сложны в изготовлении.

Предлагается возведение ломаной подпорной стенки, устойчивость которой, как и в "ломаном" ограждении, обеспечивается широкой базой опоры. Схему такой стенки можно считать гравитационной (Рисунок 213).

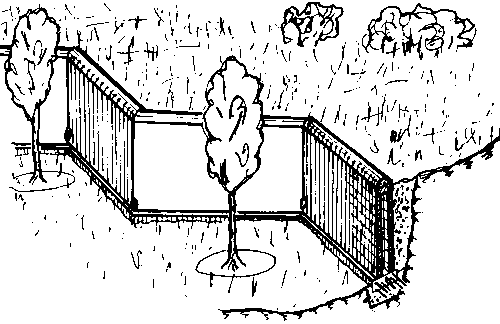

Рисунок 213. "Ломаная" подпорная стенка

При высоте стенки в 1,5 м длина каждой её секции – 2,5 – 3 м, а глубина излома – 0,7 – 1 м. Возводится она с применением опалубки ТИСЭ-2 на традиционном мелкозаглубленном фундаменте.

По линии излома соединение стенок выполняется по аналогии с угловой перевязкой эркера. Наиболее нагруженная часть подпорной стенки – по верху её внешнего угла, где от давления грунта происходит растяжение. Именно это место необходимо армировать двумя прутками диаметром 10 мм, заложенными в конёк стенки. Усилить стык можно и укладкой с внешней стороны арматурной сетки, закрываемой слоем штукатурки.

Для организации дренажа со стороны склона у стенки заложен слой щебня, сама стенка покрыта битумной обмазкой, а по внутренним и внешним её углам выполнены водосливные отверстия диаметром 5 – 10 см.

Малая материалоемкость и высокая морозостойкость стен, возведенных по технологии ТИСЭ, оказываются здесь весьма кстати. Учитывая то, что стены не требуют оштукатуривания (от действия климатических факторов штукатурка отлетает), ограждение предусматривает и меньших затрат на его ремонт.

Интересен вариант выполнения поддерживающей стенки, состоящей из связанных между собой секций скругленных стен (Рисунок 214).

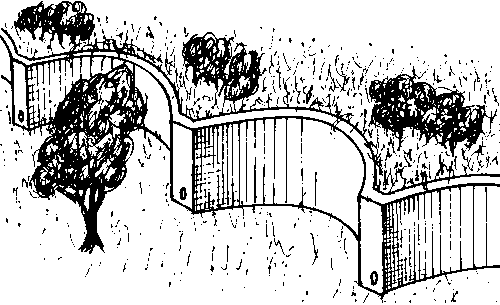

Рисунок 214. Подпорная стенка из скругленных секций
