Возведение зданий с протяжёнными стенами

Возведение сооружений с длинными протяженными стенами без бокового подкрепления занимают в строительстве достаточно большое место. Это коровники и свинарники, боксы для проведения ремонтных работ и гаражи для сельхозтехники, это цеха, ангары под склады и овощехранилища. Технология возведения каменных ограждений (Рисунок 210 и 211) с небольшими доработками может быть применена в качестве основы для создания ограждающих конструкций этих построек.

Для строительства зданий с протяженными стенами фундамент может быть выполнен с иным подходом к обеспечению боковой устойчивости для самих стен.

Автору довелось проектировать небольшой цех-склад 9x70 м под г. Зеленоградом Московской области. Кроме существенного снижения затрат на возведение сооружения в качестве ограничения требовалось создать незаглубленный фундамент, что было связано с наличием в грунте разного строительного мусора (кирпичи, куски бетона и раствора…).

Сначала автор предложил ломаную конструкцию стен, но местные архитекторы не позволили внедрить подобную экзотику.

Пришлось подойти к решению этой задачи с другой стороны: с комплексной проработкой фундамента, стен и перекрытий. Если говорить о силовой схеме, то было решено передать вес перекрытия на стены, а боковые силы, приходящиеся на кровлю и стены, – непосредственно на фундамент. Для этого ферменная конструкция перекрытия имела П-образную форму (Рисунок 215). Обращаем внимание на соединение боковых свесов фермы с фундаментом: оно выполнялось через гибкие пластины толщиной 5 мм, которые давали возможность передавать на фундамент только боковые составляющие эксплуатационных сил, приходящих на стены и кровлю. Вес кровли передавался на верхнюю часть стены.

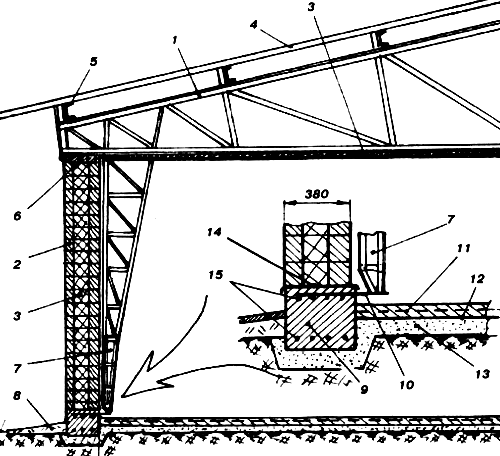

Рисунок 215. Каркас и фундамент здания с протяженными стенами (размеры в мм):
1 – ферма перекрытия; 2 – стена; 3 – утепление перекрытия; 4 – профнастил кровли; 5 – продольная балка; 6 – сейсмопояс; 7 – боковой свес фермы 4; 8 – отмостка; 9 – лента фундамента; 10 – гибкая пластина; 11 – бетонная стяжка; 12 – гидроизоляция; 13 – песчаная подготовка; 14 – гидроизоляция; 15 – арматура
