Навесные ограждения на каменных столбах

Столбы с относительно легким навесным ограждением дороже, сделать их значительно сложнее. Возможны два варианта.

Фундаментный столб без расширения внизу выполняется бурением скважины буром ТИСЭ-Ф на глубину промерзания или чуть ниже. Перед заполнением бетоном в неё вкладывается двойная толевая рубашка. Под кирпичную кладку столба в дощатой опалубке отливается квадратный бетонный оголовок, покрываемый сверху гидроизоляцией (Рисунок 207, а). В верхней части грунт на глубину 50 см заменяется крупнозернистым песком.

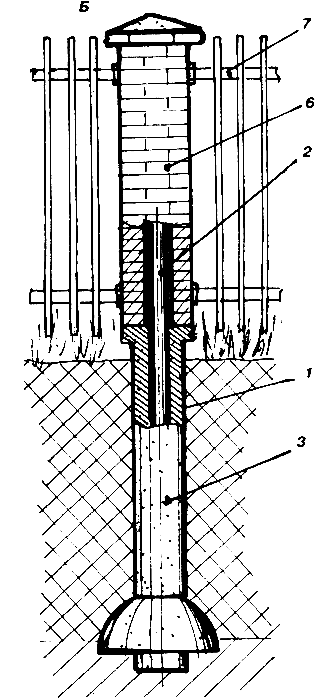

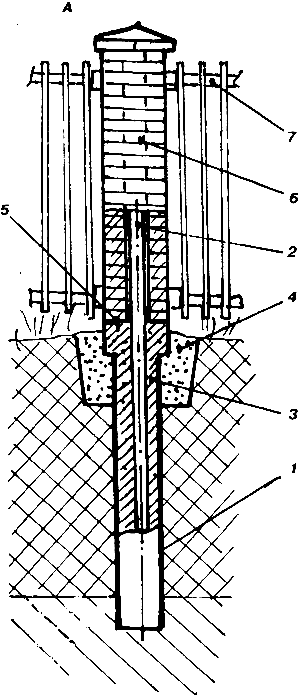

Рисунок 207. Фундаменты каменных столбов:
А – без расширения внизу; Б – с расширением внизу;
1 – толевая рубашка; 2 – труба; 3 – опора; 4 – песок; 5 – гидроизоляция; 6 – кирпичная кладка; 7 – ограждение

Если в этом варианте столб при пучении грунтов не поднимается, то в другом, в процессе промерзания грунта он поднимается, а при оттаивании опускается под собственным весом. Двойная толевая рубашка существенно снижает силы трения столба о грунт, обеспечивая тем самым гарантированный возврат опоры в прежнее положение.

Фундаментный столб с расширением внизу выполняется буром ТИСЭ-Ф с откидным плугом. Подземная часть столбов делается по технологии ТИСЭ, как для зданий. Для этого создается скважина с расширением внизу. Вместо арматуры может использоваться труба (нижняя часть, замоноличенная в бетон, гидроизоляцией не покрывается). Ее достаточно выпустить в полость кирпичной кладки на половину высоты столба (Рисунок 207, б).

Кирпичная кладка каменных столбов может быть заменена кладкой из блоков, отформованных с модулем ТИСЭ.

В настоящее время на строительном рынке появились новые элементы каменного ограждения, выполненные с применением малоразмерных бетонных блоков (Рисунок 208). Столбы возводятся из блоков особой формы, с двумя вертикальными пазами. Их кладут на клеевом или цементном растворе. Пазогребневое соединение блоков помогает застройщикам возвести столбы достаточно ровные. В образованные вертикальные пазы столбов закладываются пескобетонные панели, фактура которых выбирается самим застройщиком. Кстати, и фактуру боковой поверхности столбов производители разнообразили: ровная, киричная кладка, "рваный камень"…

Рисунок 208. Ограждение с применением малоразмерных бетонных блоков

Внимание!

Если ограждение возводится на пучинистых грунтах и опоры под столбами выполнены с расширением внизу, то между грунтом и полотном ограждения должен быть зазор до 10 см для компенсации пучинистых явлений. К сожалению, такой зазор – это повод для домашних животных или птиц подкопать, подлезть и обрести свободу.
