Отверстие для дымоотводной трубы в деревянном доме
При обустройстве котельной на газу возникает множество вопросов, которые приходится решать не только из личных соображений, но и с оглядкой на требования газовщиков. Те, в свою очередь, те ещё бюрократы. Как правило, в таких организациях есть реальный технадзор, который может не дать разрешение на подключение к вожделенной трубе. Вот только дать вразумительный ответ как дёшево и правильно обустроить нашу котельную у них не всегда получается. Газовщики готовы поделиться нормативными документами, а то что по ним придётся калечить целую стену они, как правило, не думают.
Газовый котёл на деревянной стене
Таких непонятных моментов было несколько. Например, узнав, что стена в котельной деревянная сразу рекомендовали между ней и котлом положить лист асбеста. Где этот лист брать? Да и асбест в настоящее время довольно непопулярный материал, хотя и вредность его преувеличена ( → Вредность асбеста и нарезка). Вопрос решился оштукатуриванием стены. Как оказалось заштукатуренная деревянная стена уже как бы негорючая.
Как сделать негорючее отверстие в брёвнах
Примерно так же озадачил вопрос по выводу сквозь стену газоотводной трубы. В бумажке от газовщиков на этот счёт присутствовала стальная гильза и кирпичная кладка. Далее цитата из технических требований.
Дымоход должен быть выполнен из металлических круглых вкладышей (марка стали Х 17Н13М2Т), обложенных минеральной ватой, и короба из кирпича полнотелого глиняного пластичного прессования марки не ниже М150 …
…
При пересечении горизонтальных дымоходов со стенами выполненными из горючих материалов необходимо предусматривать футляр из негорючих материалов. зазор между дымоходом и футляром должен быть не менее 30 мм. Пространство между дымоходом и футляром должно быть заделано на всю длину негорючим материаломна всю толщину стены
Это притом, что дымоходы современных отопительных котлов делаются коаксиальными — выхлопная часть в таких трубах расположена в середине трубы заборной. По сути, внешняя оболочка такой трубы почти не нагревается, но нормы всё равно требуют применения вокруг этой выхлопешки негорючих материалов.
В качестве такого материала был использован газосиликат. Он не горюч, лёгок, является хорошим теплоизолятором и к тому же легко обрабатывается. Ни каких вопросов, ни у газовщиков, ни у пожарников этот материал не вызвал.
Так как газовый котёл можно вешать на разной высоте, то лучше подобрать место выпила так, чтобы отверстие проходило через два целых бревна. Для того чтобы выпиливать древесину можно было с двух сторон вначале были просверлены 4 отверстия в углах будущего проёма. Сам выпил делался угловой шлифмашинкой с диском по дереву диаметром 180 мм. Эту же работу можно сделать и цепной бензопилой, но меня смущало наличие гвоздей в ошалёвке снаружи и колючей проволоки в пазах брёвен.
На следующей фотографии видны этапы этой работы. В углах окошка просверлены сквозные отверстия. Брёвна пропиливались поперёк, потом стамеской и молотком выбивались надрезанные куски дерева.

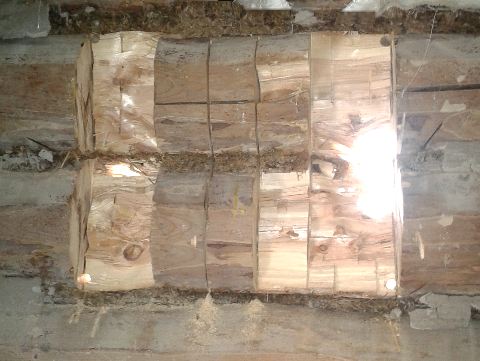

Вырезка окна для газоотводной трубы в брёвнах
Следующие фото сделаны уже с готовым окошком.

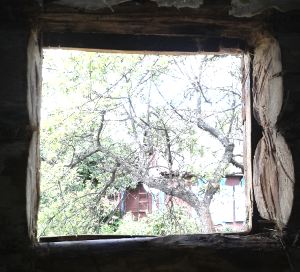

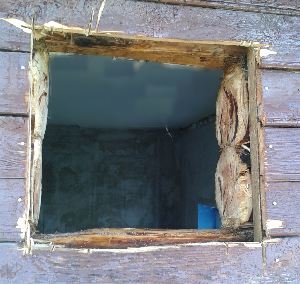

Окно для газоотводной трубы изнутри и снаружи
Вставка в стену из газосиликата
Из блока вырезался кусок с габаритами на 3 см меньшими, чем размеры окна. По 1,5 см с каждой стороны под монтажную пену.

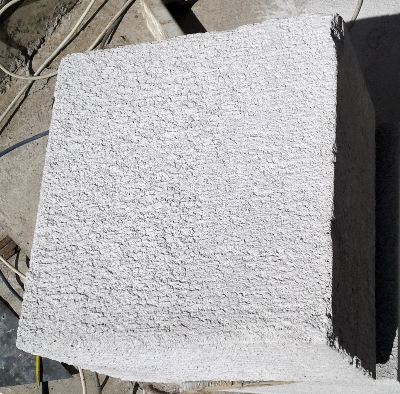

Заготовка из газосиликата
Дальше основная работа проводилась круговой насадкой на дрель. Диаметр насадки 130 мм, что на 20 мм больше чем наружный диаметр трубы.

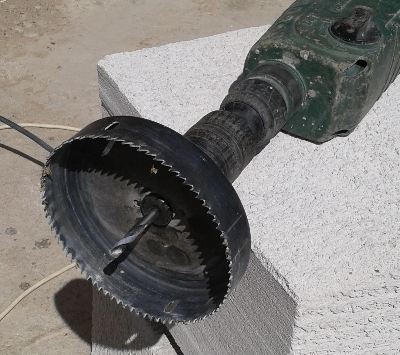

Насадка на дрель
Далее этапы высверливания.

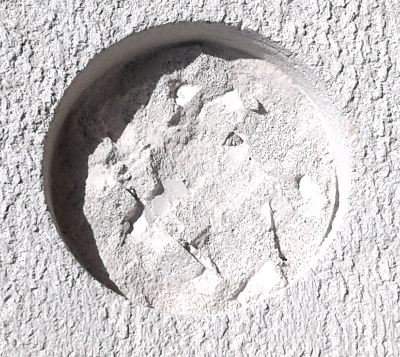

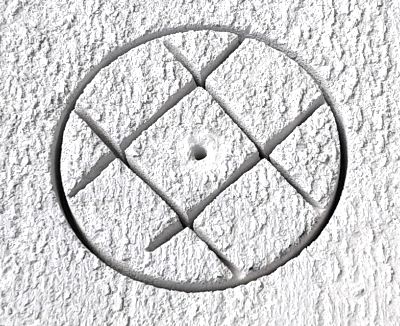

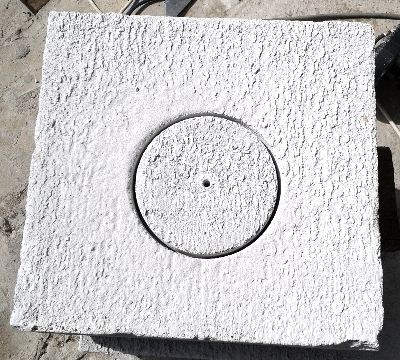

Начало высверливания.
Серединка этого круга подрезалась шлифмашинкой

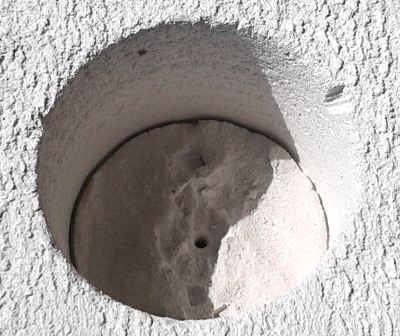

Внутренности выбивались стамеской и молотком

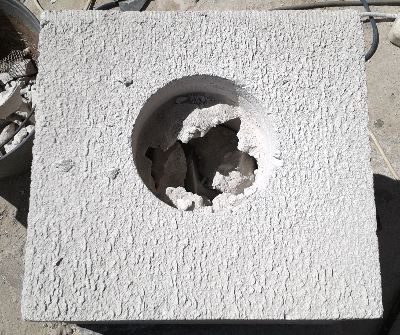

Опять сверление и выбивание
Когда выбивать из-за глубины стало неудобно, серединка просветлилась насквозь и такая же работа пошла с другой стороны блока.
"Встреча на Эльбе"

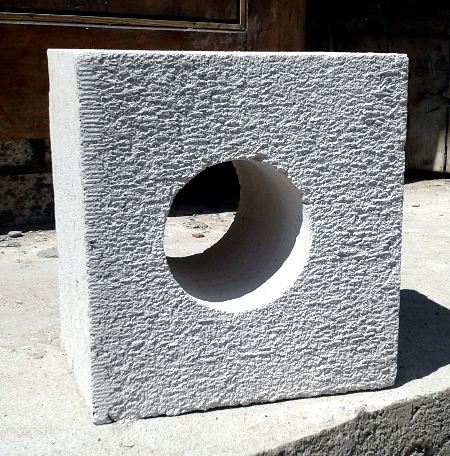

Готовое изделие

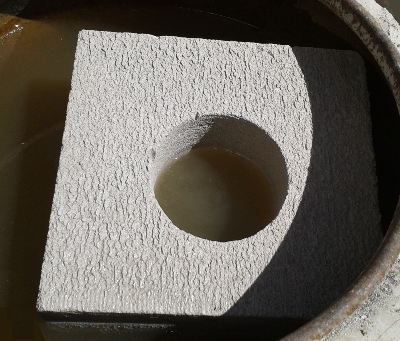

Отмывание от пыли (не тонет)

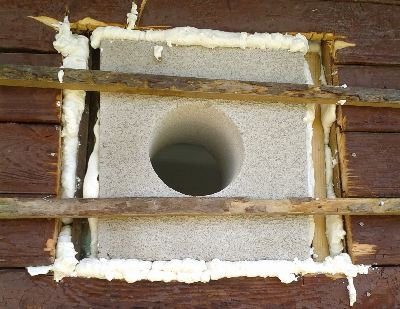

Просверленный блок установленный в стене.
Рейки набиты временно на период застывания монтажной пены.
После застывания монтажной пены снаружи швы с пеной и газосиликат были оштукатурены с применением стеклопластиковой сетки.
Последние фотографии сделаны уже позже, когда газовый котёл был уже подключен.

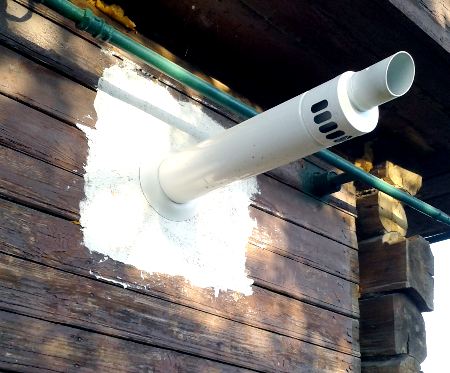

Дымоход в деревянной стен

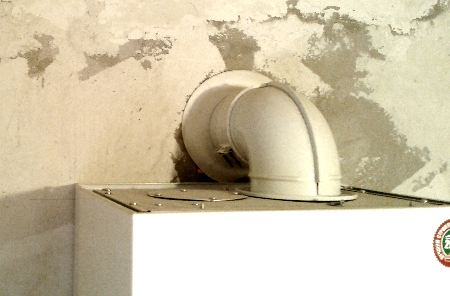

Дымоход внутри котельной
Труба в подготовленное отверстие вводилась с небольшим наклоном вниз. С тем расчётом, чтобы конденсат, образующийся в ней, стекал наружу, а не попадал в котёл.
Пространство между внешней оболочкой трубы и стеной запенивалось особой огнеупорной пеной красного цвета. Красивенькие белые манжеты, что видны на фотографии, шли в комплекте с газовым оборудованием.
