Вентиляция для котельной в частном доме

На вентиляцию котельной нам были выданы газовщиками технические требования. В них присутствовал чертёж, части которого приведены далее.

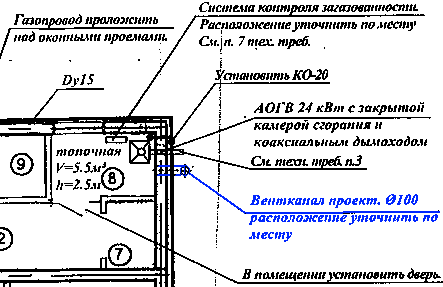

Котельная на чертеже проекта газификации
Котельная (топочная) на чертеже проекта газификации

Из технических требований:

Помещения в которых устанавливаются котлы, водонагреватели должны иметь в нижней части двери или стены, выходящей в смежное нежилое помещение решётку или зазор между дверью и полом с живым сечением не менее 0,02 м² для притока воздуха.

Далее из чертежа вентиляционного канала

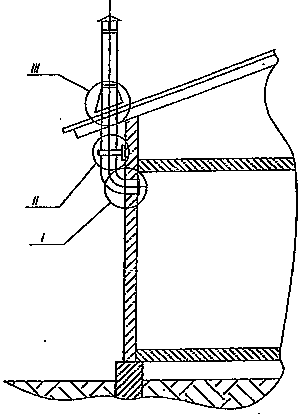

Чертёж вентиляционной трубы
Вентканал из топочной

Кронштейн для вентканала

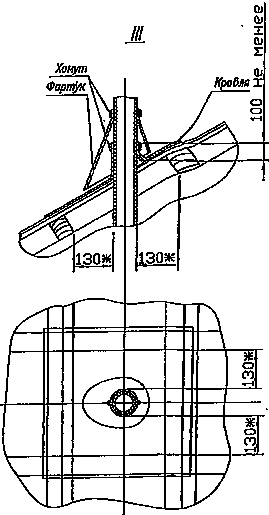

Вентиляционная труба на кровле

Технические требования на вентиляцию

Чертёж чертежом, но оказалось, что точное следование ему не обязательно. Важно заключение пожарного инспектора, а он соответственно смотрит щель под дверью и наличие тяги в вентканале, его сечение, а соответствие чертежам не его забота. Газовщикам далее было достаточно протокола этого инспектора.

По чертежу труба выводилась через внешнюю стену здания, далее под углом в 90° выворачивалась вверх и проходила сквозь крышу. Такая схема мне не понравилась тем, что по ней приходилось бурить брёвна стены. И работа довольно трудоёмкая и тепла в помещение такая дырка не добавит. Как-то проще было бы провести вентиляционную трубу прямо через потолок, чердачное перекрытие и кровлю.

Отверстие для конденсатаОт такого решения нас предостерёг пожарный инспектор. Как бы ему без разницы как пойдёт труба, но в прямой трубе появляется другая проблема. Тёплый влажный воздух зимой и осенью будет оставлять на внутренней поверхности трубы конденсат. Если труба прямая, то эта вода будет стекать вниз и капать внутрь помещения. Поэтому обычно делают подобный вентканал с поворотом – сначала горизонтальная часть, потом вертикальная. При этом горизонтальная прокладывается не совсем горизонтально, а с небольшим наклоном, и в самой нижней точке сверлится отверстие для стекания этого конденсата. Если бы вентиляция делалась по чертежу от газовщиков, то такое отверстие сверлилось бы на улице и конденсат капал бы там.

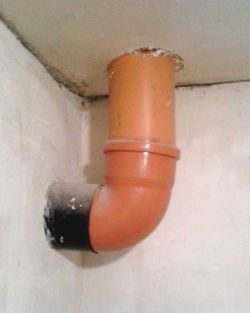

Вентиляционная труба из топочной
Изгиб вентканала за стеной

Проблема конденсата не надуманная и впоследствии, во время отопительного сезона, неоднократно наблюдал капе́ль из этого отверстия.

Учитывая все эти нюансы, был найден компромисс – трубу выводить не прямо вверх и не сразу на улицу, а через межкомнатную стену туалета, а потом на чердак и на крышу. Перегородочную стену (10 см газосиликата) сверлил по той же технологии, что и блок для вывода дымохода. Таким же сверлом сверлилось и чердачное перекрытие. Точное расположение отверстия на кровле вычислялось по отвесу.

Проводка вентканала через туалет имеет и дополнительную перспективу. По-моему в туалете хорошая вентиляция важнее, чем в котельной. Впоследствии собираюсь в этой трубе со стороны туалета прорезать окошко и поставить вентиляционную решёточку. Отверстие для стока конденсата расположено над раковиной и конденсат капает прямо в неё.

Шиферную кровлю, а также доски обрешётки резал шлифмашинкой с различными типами кругов. Пространство между вентиляционной трубой и стеной запенивалось. Собственно, результат на следующих фотографиях

Труба использовалась канализационная пластиковая. Использование такой трубы не самый оптимальный вариант, но у нас остались такие трубы от прокладки канализации, и было проще использовать именно такой материал, хотя специальные вентиляционные трубы или даже канализационные для внутренней прокладки немного дешевле.

Вывод трубы на крышу заделывался клеевым раствором с использованием штукатурной сетки (серпянки). Перед замазыванием поверхность шифера зачищалась шлифмашинкой с металлической щёткой. При замазке стоит обратить внимание на то, чтобы воде протекающей по волне шифера было куда стечь, то есть если канавка волны упирается в трубу, то стоит сделать по этой ямке подъём.

После высыхания раствора поверх клея мазалась битумная мастика. По-хорошему для таких проходов сквозь кровлю используются специальные уплотнители или на раствор приклеивается термоплавкий кровельный материал, но мы планируем через год-два менять кровлю, а на 2 года хватит и мастики.

.

Монтаж вентиляционной трубы на фотографиях

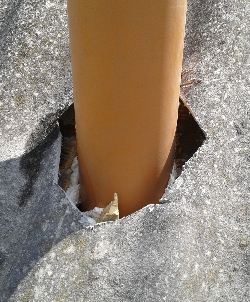

Отверстие в кровле под трубуШиферную кровлю, а также
доски обрешётки резал шлифмашинкой
с различными типами кругов.

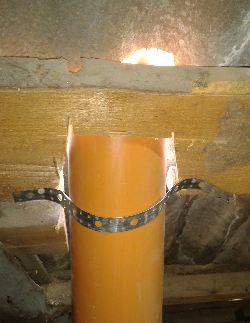

Крепление трубы на чердакеСо стороны чердака труба
крепилась жестяной лентой

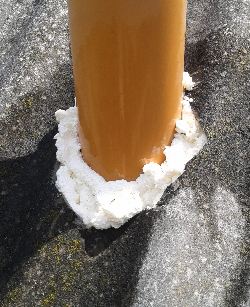

Запенивание пустотПустоты заполнил монтажной пеной
Зачистка шифераПоверхность шифера зачищалась
металлической щёткой
Очистка шифера от пылиПеред замазкой поверхность
замачивалась

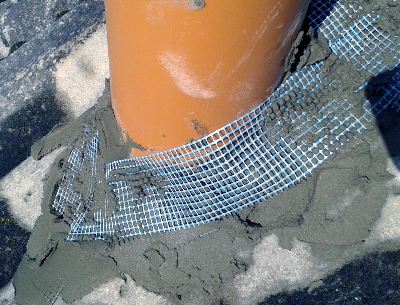

Замазка трубы клеевым растворомЗамазка выхода трубы клеевым
раствором с сеткой (серпянкой)

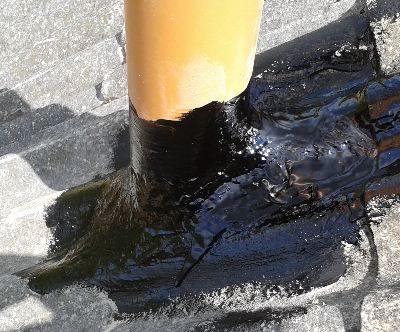

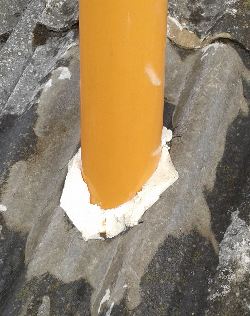

Битумная мастика поверх раствораПосле высыхания раствора
поверх клея мазалась
битумная мастика

.

Шляпка для вентиляционной трубы

После установки трубы на верхушку была установлена шляпка из крашеной оцинкованной жести. Кстати, при использовании специальной вентиляционной трубы на верхушке можно установить специальный грибок, а не ковыряться с самоделкой.

Отрисовка круга верёвкойНа листе жести чертится круг.
Самопальный циркуль из
гвоздя верёвки и карандаша

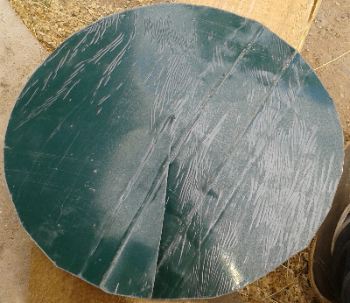

Заготовка под конус над трубойВырезается круг и по радиусу делается прорез

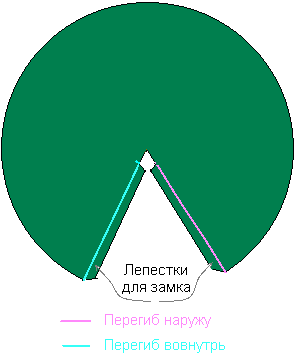

Выкройка жести под конусВозле разреза загибаются лепестки под замок,
выкройка аналогична шляпке
Коньки, шляпка и шпиль для флюгера

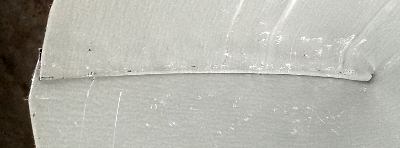

Шов замка на жестиЗамок скрепляется и забивается

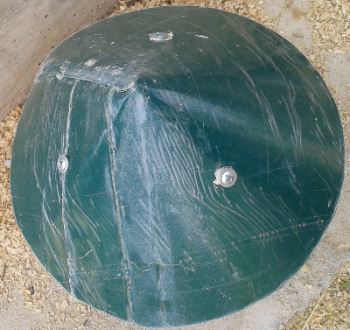

Конус из жестиПолучившийся конус

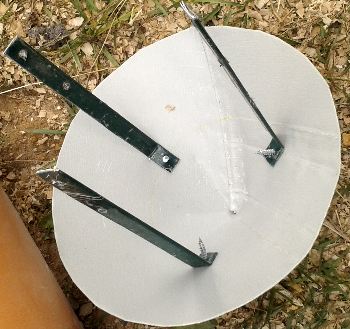

Крепление вентиляционной трубы на чердакеНожки из сложенной вдвойне жести
прикручиваются саморезами к шляпке

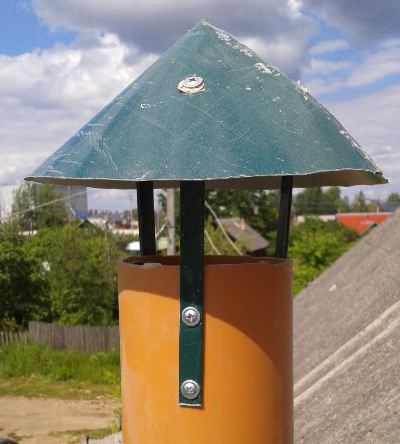

Крепление вентиляционной трубы на чердакеТакими же саморезами изделие крепится к трубе

К сожаленью оцинкованная жесть быстро прогорает на печных трубах и такое изделие на дымоходе лучше не конструировать

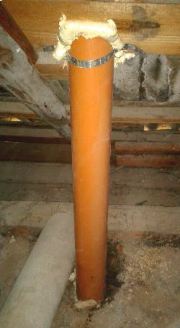

Вентиляционная труба на чердаке
Вентиляционная труба
на чердаке

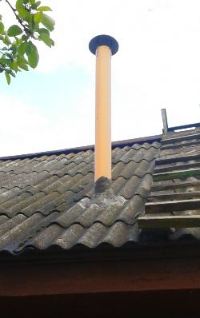

Труба для вентиляции котельнойИнспектор нашу вентиляцию принял, протокол подписал и проблему с подключением газа вентиляция больше не создала.

Фотографии справа и слева сделаны примерно через год после установки трубы
