Фундаменты под вспомогательные строения

Индивидуальное строительство связано не только с возведением домов. Существует и другая категория строений, эксплуатируемых в сельской (дачной) местности. Это заборы, ограждения, склады, цеха, коровники, овощехранилища, гаражи, т.е. те постройки, которые имеют только внешние длинные стены. Условно назовем их строениями с протяженными ограждающими конструкциями. Общее в них – это отсутствие бокового подкрепления и внутренних силовых стен.

Вкусы на ограждения у застройщиков весьма разнообразны, как и их возможности. Выбор может определяться достатком, вкусом хозяина участка, его отношением ко всему, что его окружает. Ограждение должно не только защищать участок от непрошеных гостей, но и быть в гармонии с окружающей природой и архитектурой возведенного дома. Если театр начинается с вешалки, то дом – с ограды.

Кому-то нравится ограждение "прозрачное", которое визуально расширяет участок. Другим хочется уединиться за глухим забором, полностью отключившись от городской суеты и назойливых взглядов. Первый вариант ограждения уместен между соседними участками, а второй – "глухой" – возводят вдоль излишне оживленных дорог.

Возможно и компромиссное решение – "полупрозрачный" забор, если штакетины деревянных досок шириной 10…15 см и толщиной около 2…2,5 см поставить с зазором в 2…3 см. Для дачников этот вариант ограждения можно считать оптимальным: участок сквозь него будет плохо просматриваться, а нежданные гости на вашем участке будут себя чувствовать неуютно.

Все это касается архитектуры ограждений. Если говорить о конструкции, то она может быть как "легкой" (металлическая сетка, деревянный штакетник…), так и "тяжелой" (каменная, бетонная).

Периметр ограждения участков измеряется многими десятками и даже сотнями метров, поэтому, определяя его архитектуру и конструкцию, застройщики стараются экономить на всём. Основной предмет экономии в этом случае – само полотно ограждения, имеющее большую площадь и значительную себестоимость. Немаловажным считается и долговечность, время до ремонта или восстановления утраченного внешнего вида.

Что касается создания опор ограждения и фундамента под него, то тут уж ни в коем случае не следует экономить. При установке заборов и оград на пучинистых грунтах, как правило, возникает много проблем. Покосившиеся столбы ограждений – часто встречающаяся картина.

Как избежать ошибок?

Подход к закладке столбов зависит от веса ограждения, от свойств грунта и степени его пучинистости.

Лёгкие ограждения

Заборы, включающие только столбы, соединенные элементами ограждения (сетки сварные, "рабица", деревянные штакетники, доски, гофрированные стальные листы, панели ДСП, асбоцементные листы…), можно отнести к легкой категории ограждений.

Наиболее простой вариант ограждения включает металлические трубы диаметром 60…80 мм, забитые в грунт. Обычно их забивают тяжелыми "бабами" на глубину 0,7 – 1 м (Рисунок 67, а). Шаг опор около 3 м задается исходя из того, что длина продаваемых досок – 6 м. К опорам приварены две пластины под крепление деревянных лаг или прутки для крепления сетчатого ограждения.

Боковые силы сцепления расширяющегося мерзлого грунта поднимают опоры на 5 – 10 см. Если ограждение недостаточно тяжелое, то каждый год их надо забивать до прежнего уровня. Это на пучинистом грунте. Если на участке песок или невлажная глина, то этого не происходит.

Столбы, на которые навешиваются ворота или калитка, следует закреплять более основательно. Для этого лучше использовать фундаментный бур ТИСЭ-Ф (Рисунок 67, б).

Чтобы пучинистые явления не поднимали столбы, их лучше установить в пробуренную скважину. Закрепление Опоры может быть выполнено с применением бетонного раствора или без него. В обоих случаях диаметр скважины должен быть больше диаметра трубы на 8 – 15 см, а её глубина 0,8 – 1,4 м.

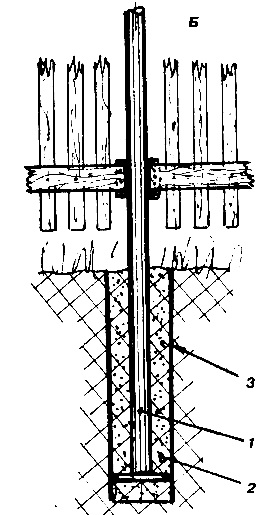

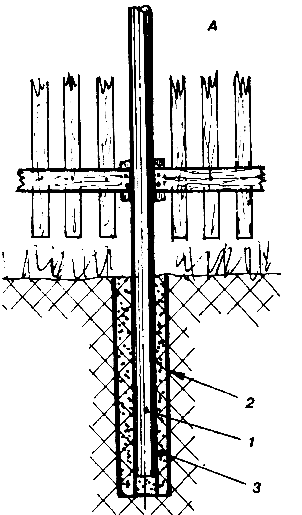

Чтобы песчаная подсыпка позднее не заиливалась, не заполнялась глинистыми частицами, превращаясь в пучинистый грунт, внутренние стенки скважины следует проложить пергамином или толью (Рисунок 204, а). После установки трубы в скважину насыпают строительный песок (не мелкий и без крупных камней), послойно уплотняют узкой трамбовкой, проливают водой. Если у трубы внизу сделано расширение, то столб будет закреплен более надежно (Рисунок 204, б), увеличится и площадь опоры.

Закрепление опоры с использованием бетонного раствора может выполняться " несколькими способами.

Распространенная ошибка

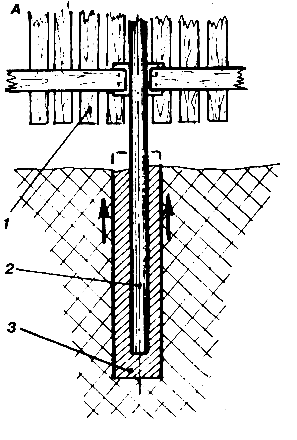

Некоторые расточительные застройщики, считающие, что на бетонировании не следует экономить, заполняют скважину бетоном на всю глубину (Рисунок 205, а). Получается, что при большой боковой поверхности опор увеличены и выталкивающие силы пучения грунта. При относительно небольшом весе ограждения за каждый сезон их будет поднимать на 5…10 см. Заколотить их на прежнее место не удастся.

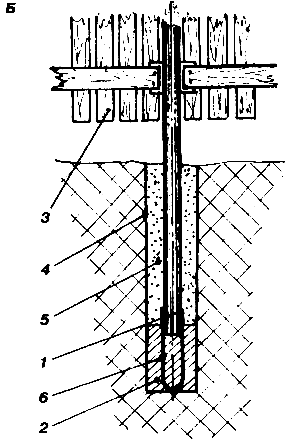

Правильно делают так. Бурят скважину на глубину промерзания или на 20 см меньше. Закладывают опору. Если она короткая, то к нижней части приваривают две скобы из арматуры диаметром 8…10 мм. Бетонируют 20…30 см нижней части опоры. Перед этим в скважину заводят свернутый кусок пергамина или толи. Верхнюю часть скважины заполняют песком (не мелким), послойно утрамбовывая. Вверху опору не бетонируют (Рисунок 205, б).

Рисунок 204. Опоры "легкого" ограждения без бетонирования:
А – труба без расширения в скважине; Б – труба с расширением в скважине;
1 – труба ограждения; 2 – толевая рубашка; 3 – песок

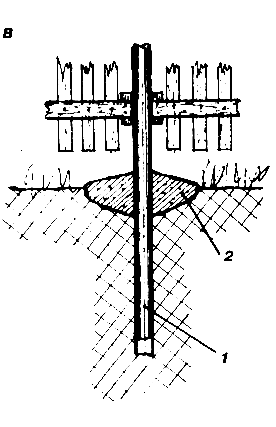

Если глинистый грунт не сильно плотный, то опору забивают. Чтобы она не отклонялась от вертикали, трубу выбирают длинную, а сверху создают массивный бетонный воротник (Рисунок 205, в). Своим весом он будет возвращать трубу вниз после оттаивания грунта. Кроме того, подобный воротник увеличит боковую устойчивость опоры. Совмещение этого варианта с расширенной нижней частью опоры не допускается, т. к. расширенная пятка внизу у трубы не позволит столбу вернуться в исходное положение даже под весом бетонного воротника.

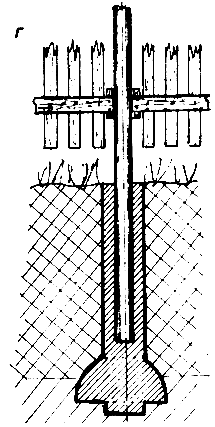

При заполнении бетоном скважины с расширением внизу (выполняется буром ТИСЭ-Ф) создается опора, воспринимающая большие вертикальные и боковые нагрузки (Рисунок 205, г). В целях экономии бетона для бурения скважины лучше применить фундаментный бур ТИСЭ-2Ф с диаметром скважины 20 см. Все металлические опоры следует покрыть надежной гидроизоляцией (битум, гудрон…).

Рисунок 205. Варианты бетонирования опоры:
А – ошибочный; Б – нижнее бетонирование; В – труба с бетонным "воротником"; Г – опора ТИСЭ;
1 – труба; 2 – бетон; 3 – ограждение; 4 – толь; 5 – песок; 6 – скоба;

Ошибка в бетонировании

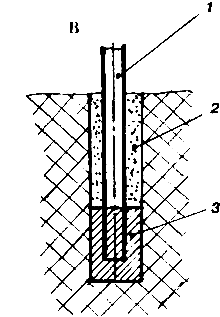

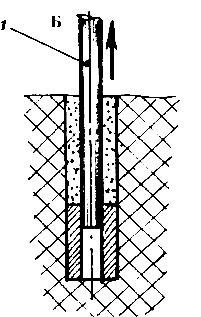

При бетонировании нижней части опоры некоторые застройщики опускают трубу на дно скважины и после этого заливают бетон (Рисунок 206, а). При такой заливке опора слабо соединяется с трубой: при вертикальной нагрузке она соскальзывает с бетонного массива вверх или вниз (Рисунок 206, б). Было бы лучше трубу немного приподнять над дном (Рисунок 206, в), чтобы бетон был в едином массиве.

Рисунок 206. Варианты бетонирования законцовки опоры:
А – неправильное кольцевое бетонирование; Б – выдергивание опоры из бетонного кольца; В – правильное бетонирование законцовки;
1 – труба; 2 – песок; 3 – бетон

При бетонировании опор определенные сложности связаны с их фиксацией по прямолинейности ограждения и по вертикальности самих опор. Сложно также выставить их точно по высоте. Лучше эту операцию проделывать вдвоем или даже втроем.

Заполнять скважины бетоном и песком следует последовательно и без задержки. Уплотняя песок с одной или другой стороны, откорректировать положение столба в скважине.
